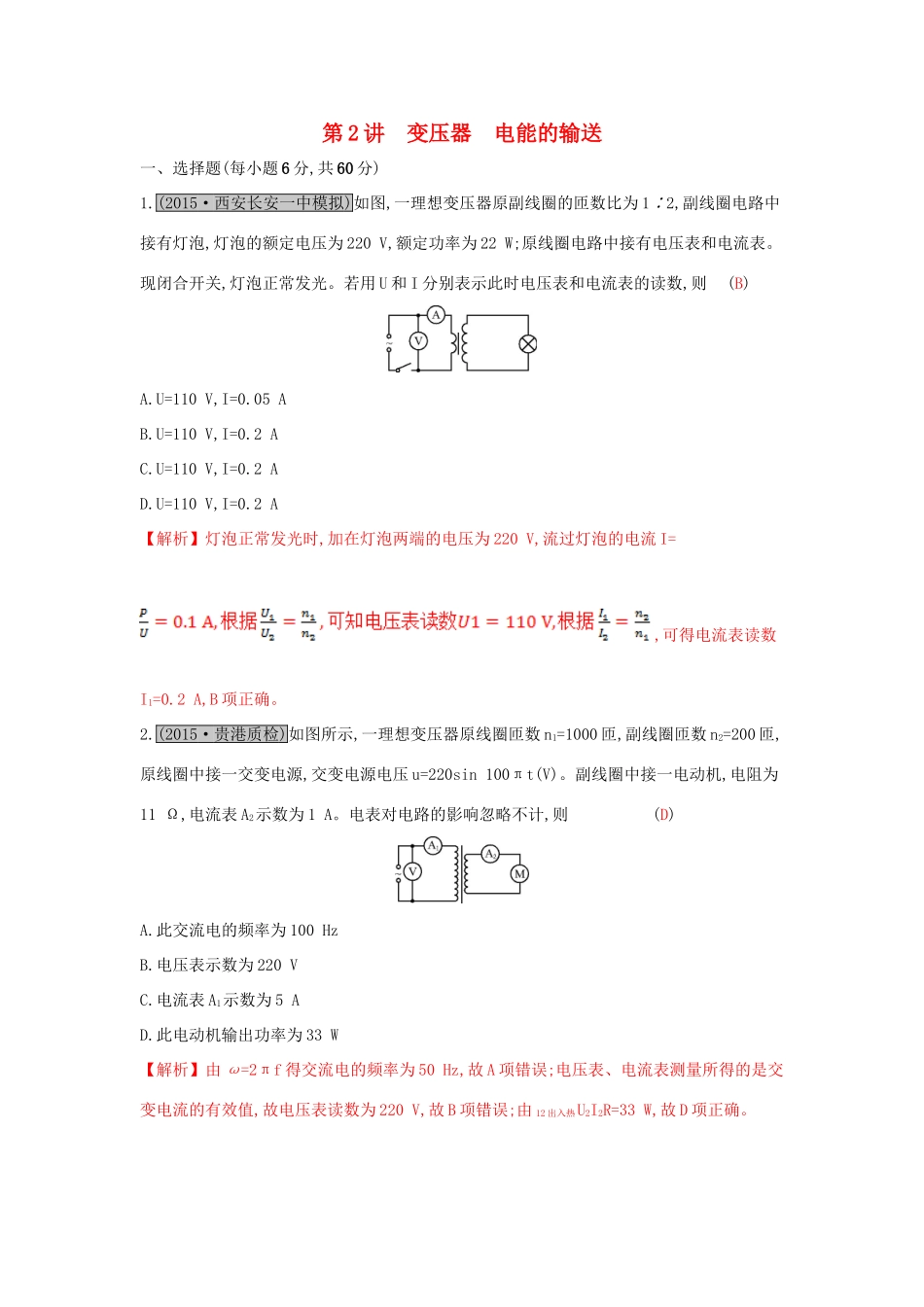

第2讲变压器电能的输送一、选择题(每小题6分,共60分)1.(2015·西安长安一中模拟)如图,一理想变压器原副线圈的匝数比为1∶2,副线圈电路中接有灯泡,灯泡的额定电压为220V,额定功率为22W;原线圈电路中接有电压表和电流表。现闭合开关,灯泡正常发光。若用U和I分别表示此时电压表和电流表的读数,则(B)A.U=110V,I=0.05AB.U=110V,I=0.2AC.U=110V,I=0.2AD.U=110V,I=0.2A【解析】灯泡正常发光时,加在灯泡两端的电压为220V,流过灯泡的电流I=,可得电流表读数I1=0.2A,B项正确。2.(2015·贵港质检)如图所示,一理想变压器原线圈匝数n1=1000匝,副线圈匝数n2=200匝,原线圈中接一交变电源,交变电源电压u=220sin100πt(V)。副线圈中接一电动机,电阻为11Ω,电流表A2示数为1A。电表对电路的影响忽略不计,则(D)A.此交流电的频率为100HzB.电压表示数为220VC.电流表A1示数为5AD.此电动机输出功率为33W【解析】由ω=2πf得交流电的频率为50Hz,故A项错误;电压表、电流表测量所得的是交变电流的有效值,故电压表读数为220V,故B项错误;由12出入热U2I2R=33W,故D项正确。3.(2015·安庆检测)如图所示是一种理想自耦变压器示意图,线圈绕在一个圆环形的铁芯上,P是可移动的滑动触头。A、B间接交流电压U,输出端连接了两个相同的灯泡L1和L2,Q为滑动变阻器的滑动触头。当开关S闭合,P处于如图所在的位置时,两灯均能发光。下列说法正确的是(B)A.将P沿逆时针方向移动,两灯均变暗B.P不动,将Q向左移动,两灯均变亮C.P不动,将Q向右移动,输入功率变大D.断开开关S,L1将变暗【解析】当P沿逆时针方向移动时,副线圈的匝数n2增大,由2,R总增大,P2减小,而P1=P2,故P1减小,C项错误;断开开关S,负载电阻增大,L1的电压增大,L1将变亮,D项错误。4.(2015·沈阳质检)如图所示,理想变压器原、副线圈的匝数比为20∶1,b接原线圈的中心触头,电压表和电流表均为理想电表。从某时刻开始在原线圈c、d两端加上交变电压,其瞬时值表达式为u=220sin100πt(V),则(C)A.单刀双掷开关与a连接,在滑动变阻器触头P向上移动的过程中,电压表和电流表的示数均变小B.原线圈和副线圈中交变电流的频率之比为20∶1C.当单刀双掷开关与b连接时,电压表的示数为22VD.当单刀双掷开关由a拨向b时,电压表和电流表的示数均变小【解析】图中电压表测量值为理想变压器输出电压,而根据理想变压器变压规律可知,输出电压有效值为22V,C项正确;开关由a拨向b时,原、副线圈匝数比变小,故电压表示数增大,D项错误。5.(2015·安徽高考)图示电路中,变压器为理想变压器,a、b接在电压有效值不变的交流电源两端,R0为定值电阻,R为滑动变阻器。现将变阻器的滑片从一个位置滑动到另一位置,观察到电流表A1的示数增大了0.2A,电流表A2的示数增大了0.8A,则下列说法正确的是(D)A.电压表V1示数增大B.电压表V2、V3示数均增大C.该变压器起升压作用D.变阻器滑片是沿c→d的方向滑动【解析】由于变压器原线圈的电压不变,因此电压表V1、V2的读数均不变,A、B项错误;设未滑动变阻器时,电流表A1示数为I1,A2示数为I2;滑动变阻器后,电流表A1示数为I1+0.2A,A2示数为I2+0.8A,则由理想变压器性质可得,所以该变压器为降压变压器,C项错误;由于负线圈的电压不变,电流表A2的示数增大,所以根据欧姆定律可知负载的电阻变小,所以滑动变阻器的阻值变小,D项正确。6.如图所示,将理想变压器原线圈接入电压随时间变化规律为u=220sin100πt(V)的交流电源上,在副线圈两端并联接入规格为“22V22W”的灯泡10个,灯泡均正常发光。除灯泡外其余电阻均不计,下列说法正确的是(B)A.变压器原、副线圈匝数比为10∶1B.电流表示数为1AC.电流表示数为10AD.副线圈中电流的频率为5Hz【解析】由原线圈电压瞬时值表达式可知,原线圈输入电压有效值为220V,交变电流的频率f==10,所以原线圈中电流的有效值为1A,B项正确,C项错误。7.(2015·海南高考)(多选)如图所示,一理想变压器原、副线圈匝数之比为4∶1,原线圈与一可变电阻串联后,接入一正弦交流电源;副线圈电路中固定电阻的阻值为R0,负载电阻的阻值R=11R0,V是理想电压表,现将负载电阻的阻值减小为R=5R0,保持变压器输入电流不变,此时电压表的读数为5.0V,则(AD)A.此时原线圈两端电压的最大值约为34VB.此时原线圈两...
