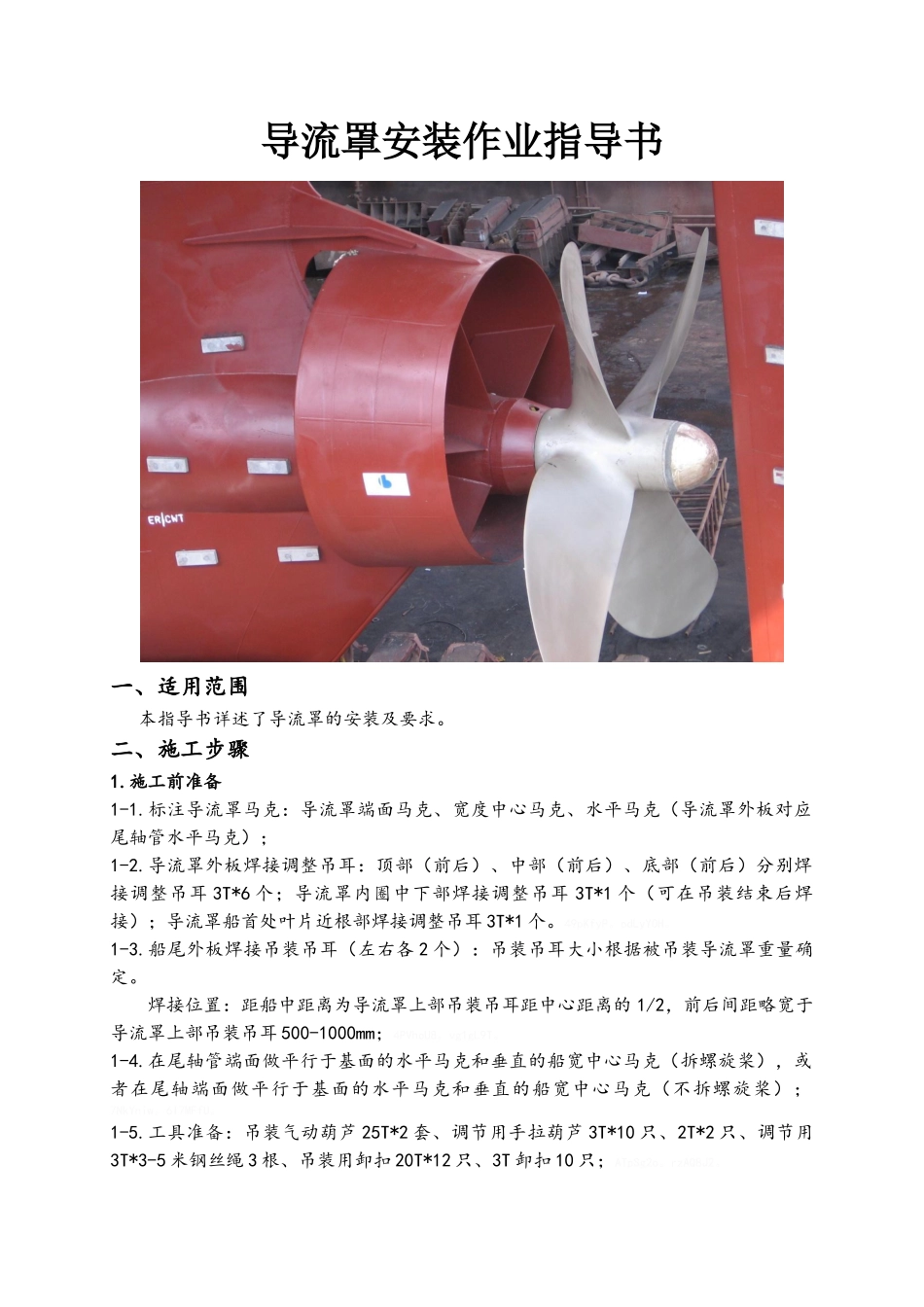

导流罩安装作业指导书

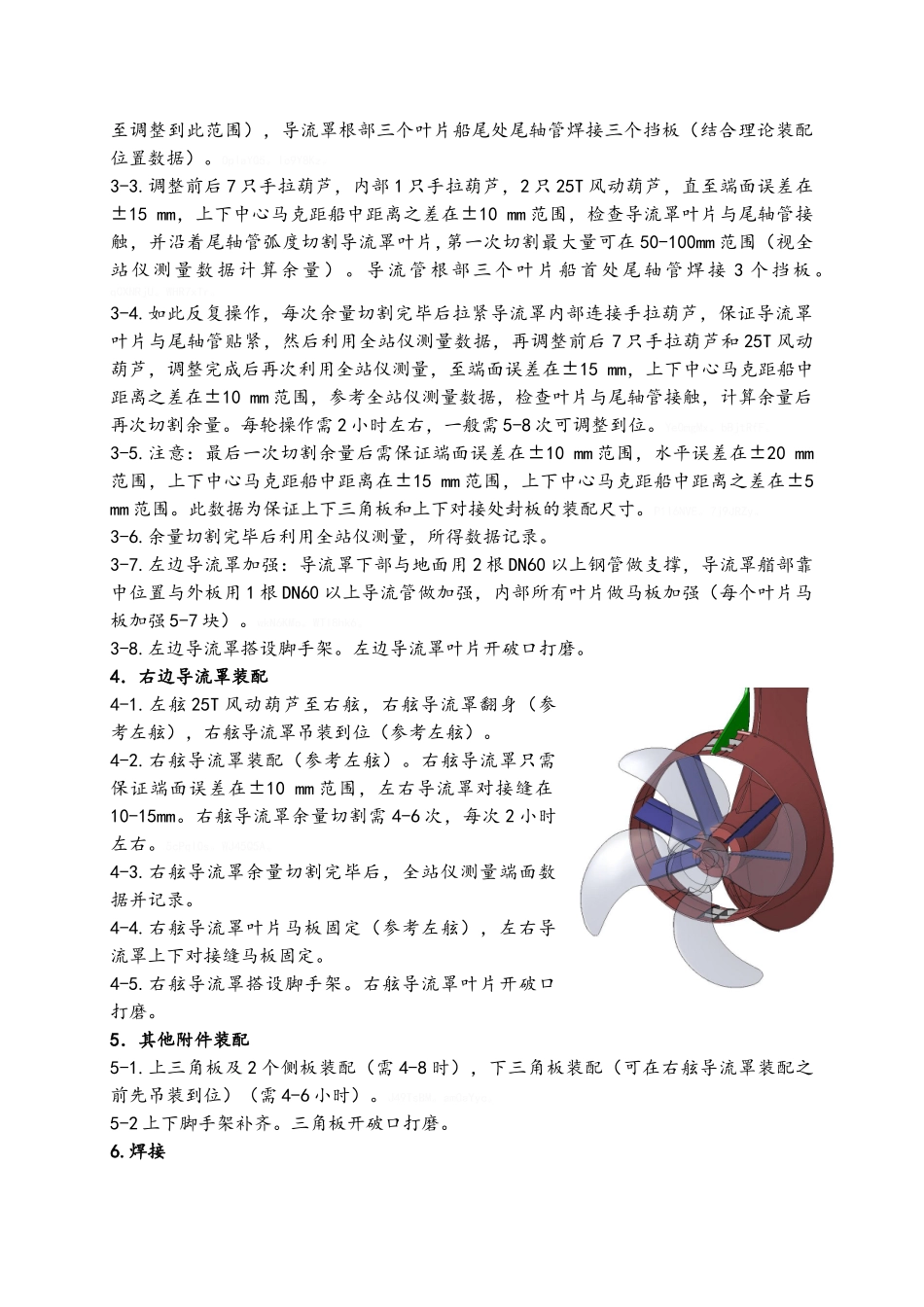

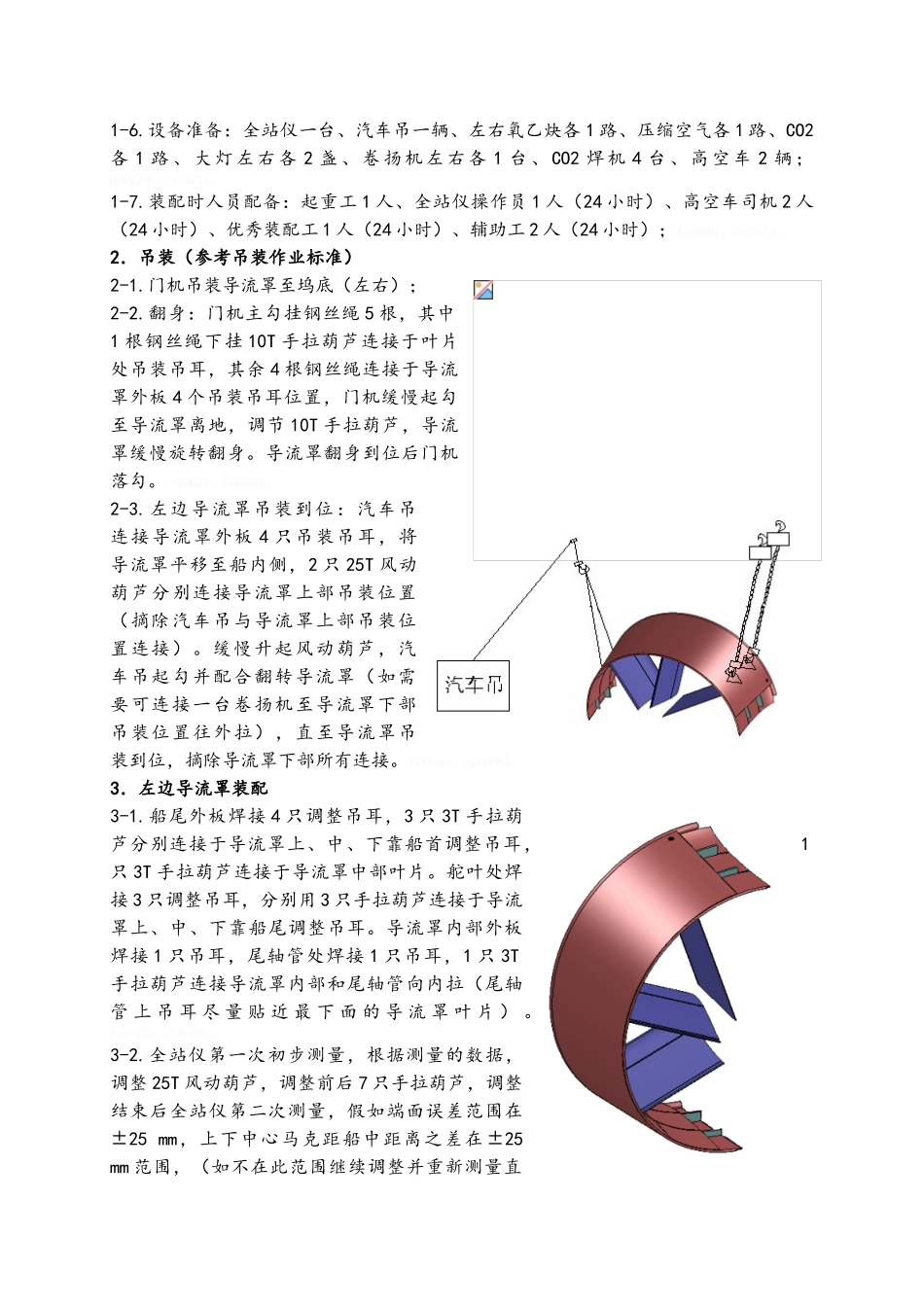

导流罩安装作业指导书一、适用范围本指导书详述了导流罩的安装及要求。二、施工步骤1.施工前准备1-1.标注导流罩马克：导流罩端面马克、宽度中心马克、水平马克（导流罩外板对应尾轴管水平马克）；1-2.导流罩外板焊接调整吊耳：顶部（前后）、中部（前后）、底部（前后）分别焊接调整吊耳 3T*6 个；导流罩内圈中下部焊接调整吊耳 3T*1 个（可在吊装结束后焊接）；导流罩船首处叶片近根部焊接调整吊耳 3T*1 个。49pKfyP。odLyY0H。1-3.船尾外板焊接吊装吊耳（左右各 2 个）：吊装吊耳大小根据被吊装导流罩重量确定。焊接位置：距船中距离为导流罩上部吊装吊耳距中心距离的 1/2，前后间距略宽于导流罩上部吊装吊耳 500-1000mm；4PVhoU8。vg1gL9T。1-4.在尾轴管端面做平行于基面的水平马克和垂直的船宽中心马克（拆螺旋桨），或者在尾轴端面做平行于基面的水平马克和垂直的船宽中心马克（不拆螺旋桨）；7NkYniw。6I7MFfU。1-5.工具准备：吊装气动葫芦 25T*2 套、调节用手拉葫芦 3T*10 只、2T*2 只、调节用3T*3-5 米钢丝绳 3 根、吊装用卸扣 20T*12 只、3T 卸扣 10 只；ATpSg2o。rzAQ8J2。1-6.设备准备：全站仪一台、汽车吊一辆、左右氧乙炔各 1 路、压缩空气各 1 路、CO2各 1 路、大灯左右各 2 盏、卷扬机左右各 1 台、CO2 焊机 4 台、高空车 2 辆；HUgsJSb。1a95ZSv。1-7.装配时人员配备：起重工 1 人、全站仪操作员 1 人（24 小时）、高空车司机 2 人（24 小时）、优秀装配工 1 人（24 小时）、辅助工 2 人（24 小时）；IpJGOHj。0Jcjw74。2．吊装（参考吊装作业标准）2-1.门机吊装导流罩至坞底（左右）；2-2.翻身：门机主勾挂钢丝绳 5 根，其中1 根钢丝绳下挂 10T 手拉葫芦连接于叶片处吊装吊耳，其余 4 根钢丝绳连接于导流罩外板 4 个吊装吊耳位置，门机缓慢起勾至导流罩离地，调节 10T 手拉葫芦，导流罩缓慢旋转翻身。导流罩翻身到位后门机落勾。i0pHRXV。FJq6s9D。2-3.左边导流罩吊装到位：汽车吊连接导流罩外板 4 只吊装吊耳，将导流罩平移至船内侧，2 只 25T 风动葫芦分别连接导流罩上部吊装位置（摘除汽车吊与导流罩上部吊装位置连接）。缓慢升起风动葫芦，汽车吊起勾并配合翻转导流罩（如需要可连接一台卷扬机至导流罩下部吊装位置往外拉），直至导流罩吊装到位，摘除导流罩下部所有连接。fsdXxgv。ogHyZMJ。3．左边导流罩装配3-1.船尾外板焊接 4 只调整吊耳，3 只...
