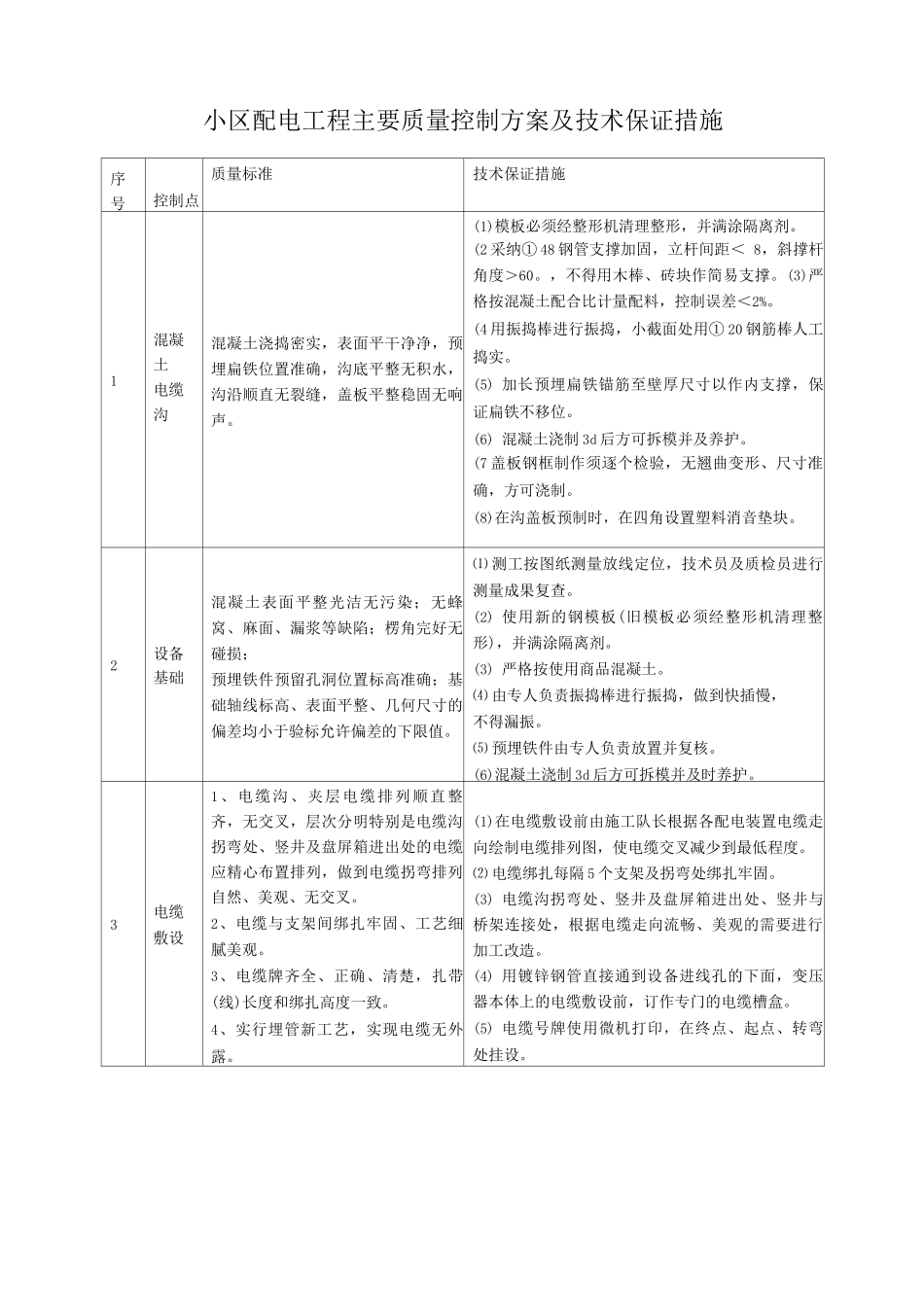

小区配电工程主要质量控制方案及技术保证措施

小区配电工程主要质量控制方案及技术保证措施序号控制点质量标准技术保证措施1混凝土电缆沟混凝土浇捣密实，表面平干净净，预埋扁铁位置准确，沟底平整无积水，沟沿顺直无裂缝，盖板平整稳固无响声。(1)模板必须经整形机清理整形，并满涂隔离剂。(2 采纳① 48 钢管支撑加固，立杆间距＜ 8，斜撑杆角度＞60。，不得用木棒、砖块作简易支撑。(3)严格按混凝土配合比计量配料，控制误差＜2%。(4 用振捣棒进行振捣，小截面处用① 20 钢筋棒人工捣实。(5) 加长预埋扁铁锚筋至壁厚尺寸以作内支撑，保证扁铁不移位。(6) 混凝土浇制 3d 后方可拆模并及养护。(7 盖板钢框制作须逐个检验，无翘曲变形、尺寸准确，方可浇制。(8)在沟盖板预制时，在四角设置塑料消音垫块。2设备基础混凝土表面平整光洁无污染；无蜂窝、麻面、漏浆等缺陷；楞角完好无碰损；预埋铁件预留孔洞位置标高准确；基础轴线标高、表面平整、几何尺寸的偏差均小于验标允许偏差的下限值。⑴ 测工按图纸测量放线定位，技术员及质检员进行测量成果复查。(2) 使用新的钢模板(旧模板必须经整形机清理整形)，并满涂隔离剂。(3) 严格按使用商品混凝土。⑷ 由专人负责振捣棒进行振捣，做到快插慢，不得漏振。⑸ 预埋铁件由专人负责放置并复核。(6)混凝土浇制 3d 后方可拆模并及时养护。3电缆敷设1、电缆沟、夹层电缆排列顺直整齐，无交叉，层次分明特别是电缆沟拐弯处、竖井及盘屏箱进出处的电缆应精心布置排列，做到电缆拐弯排列自然、美观、无交叉。2、电缆与支架间绑扎牢固、工艺细腻美观。3、电缆牌齐全、正确、清楚，扎带(线)长度和绑扎高度一致。4、实行埋管新工艺，实现电缆无外露。(1)在电缆敷设前由施工队长根据各配电装置电缆走向绘制电缆排列图，使电缆交叉减少到最低程度。⑵ 电缆绑扎每隔 5 个支架及拐弯处绑扎牢固。(3) 电缆沟拐弯处、竖井及盘屏箱进出处、竖井与桥架连接处，根据电缆走向流畅、美观的需要进行加工改造。(4) 用镀锌钢管直接通到设备进线孔的下面，变压器本体上的电缆敷设前，订作专门的电缆槽盒。(5) 电缆号牌使用微机打印，在终点、起点、转弯处挂设。序号控制点质量标准技术保证措施4二次接线工艺1、盘屏箱内电缆穿向合理，排列整齐，固定牢固橡胶带缠绕处高度一致。2、电缆芯束顺直，扎带间距均等，同一层扎带绑扎在同一高度线上，二次接线横平竖直无交叉，S 弯大小一致、标字头长度相等且上下对齐。3、备用芯超出最高端子且平齐。4、电...
