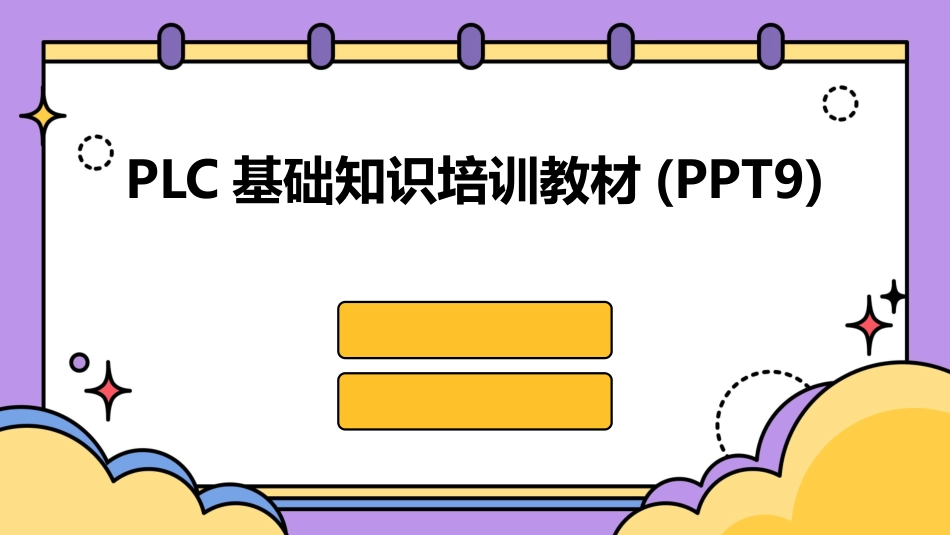

PLC基础知识培训教材(PPT9)VIP免费

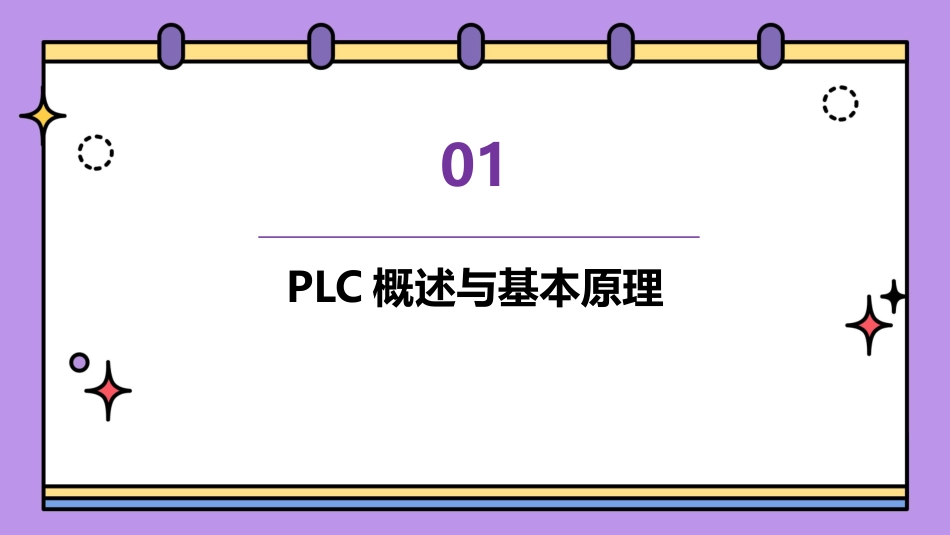

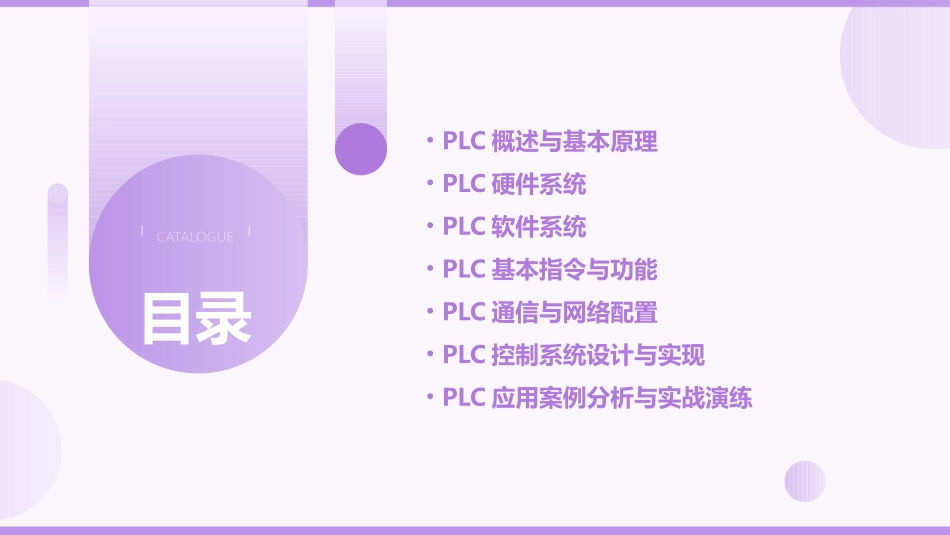

PLC基础知识培训教材(PPT9)CATALOGUE目录•PLC概述与基本原理•PLC硬件系统•PLC软件系统•PLC基本指令与功能•PLC通信与网络配置•PLC控制系统设计与实现•PLC应用案例分析与实战演练01PLC概述与基本原理可编程逻辑控制器（ProgrammableLogicController，PLC）PLC定义从早期的继电器控制系统到现代的可编程控制器，经历了多个发展阶段，技术不断成熟。发展历程PLC定义及发展历程基于微处理器的控制技术，通过编程实现逻辑控制、顺序控制、定时、计数等操作。包括中央处理单元（CPU）、存储器、输入输出接口、电源等部分。PLC工作原理与组成结构组成结构工作原理应用领域广泛应用于工业自动化领域，如生产线控制、机床控制、电梯控制等。优势高可靠性、易编程、易扩展、维护方便等。PLC应用领域及优势02PLC硬件系统CPU模块功能执行用户程序控制系统运行CPU模块功能与选型处理数据与外部设备通信CPU模块选型CPU模块功能与选型根据控制需求选择适当的CPU型号和规格考虑处理速度、内存容量、通信接口等性能指标注意与I/O模块、电源模块等硬件的兼容性CPU模块功能与选型I/O模块类型数字量输入模块数字量输出模块I/O模块类型及接线方式模拟量输入模块模拟量输出模块I/O模块接线方式I/O模块类型及接线方式03遵循正确的接线顺序和规范01根据信号类型和电平选择合适的接线方式02注意信号线的屏蔽和接地处理I/O模块类型及接线方式123电源模块为PLC系统提供稳定可靠的电源具有过压、欠压、过流等保护功能电源模块和通信模块介绍•可根据系统需求选择适当的电源容量和型号电源模块和通信模块介绍通信模块实现PLC与其他设备或网络之间的通信支持多种通信协议和标准，如Ethernet、Profibus、Modbus等可根据通信需求选择适当的通信模块型号和规格01020304电源模块和通信模块介绍03PLC软件系统直观易懂，类似于继电器电路图，易于初学者掌握。梯形图语言（LD）指令表语言（IL）功能块图语言（FBD）结构化文本语言（ST）采用助记符表示操作功能，具有汇编语言的风格，适合熟悉计算机编程的人员使用。用类似与门电路的方块表示功能，方块之间用连线表示信号流向，直观性强。采用高级语言类似的语法结构，易于描述复杂的控制逻辑，适合高级编程人员使用。编程语言分类及特点软件获取安装步骤软件界面基本操作编程软件安装与使用01020304从官方网站或授权渠道下载PLC编程软件安装包。按照安装向导提示，完成软件的安装过程。熟悉编程软件的操作界面，包括菜单栏、工具栏、编程区等。学习新建、打开、保存、打印等基本操作，以及程序的导入导出方法。数据类型掌握PLC中常用的数据类型，如位、字节、字、双字等。程序结构了解PLC程序的基本结构，包括主程序、子程序、中断程序等。变量定义学习如何在程序中定义和使用变量，包括输入、输出、内部变量等。调试与测试掌握程序的调试和测试方法，包括在线监控、断点设置、变量监视等，以确保程序的正确性和可靠性。控制逻辑理解PLC的控制逻辑，如顺序控制、条件控制、循环控制等，并能够用编程语言实现相应的控制逻辑。程序结构设计与实现04PLC基本指令与功能LD（Load）装载指令，用于将输入端的信号状态装载到内部继电器中。AND（与）逻辑与指令，用于实现两个或多个条件的逻辑与运算。OR（或）逻辑或指令，用于实现两个或多个条件的逻辑或运算。OUT（输出）输出指令，用于将内部继电器的状态输出到外部负载。ANB（与块）逻辑块与指令，用于实现多个条件的块逻辑与运算。ORB（或块）逻辑块或指令，用于实现多个条件的块逻辑或运算。基本逻辑指令详解当输入条件满足时，开始计时，达到设定时间后输出。TON（接通延时定时器）当输入条件断开时，开始计时，达到设定时间后输出。TOF（断开延时定时器）当输入条件满足时，计数器加1，达到设定值时输出。CTU（增计数器）当输入条件满足时，计数器减1，达到0时输出。CTD（减计数器）定时器/计数器指令应用数据处理指令介绍将源操作数的值传送给目标操作数。比较两个操作数的大小。将两个操作数相加，结果存放在目标操作数中。从第一个操作数中减去第二个操作数，结果存放在目标操作数中。MOV（传送）CMP（比较）AD...
