小高层住宅楼主体结构施工测量

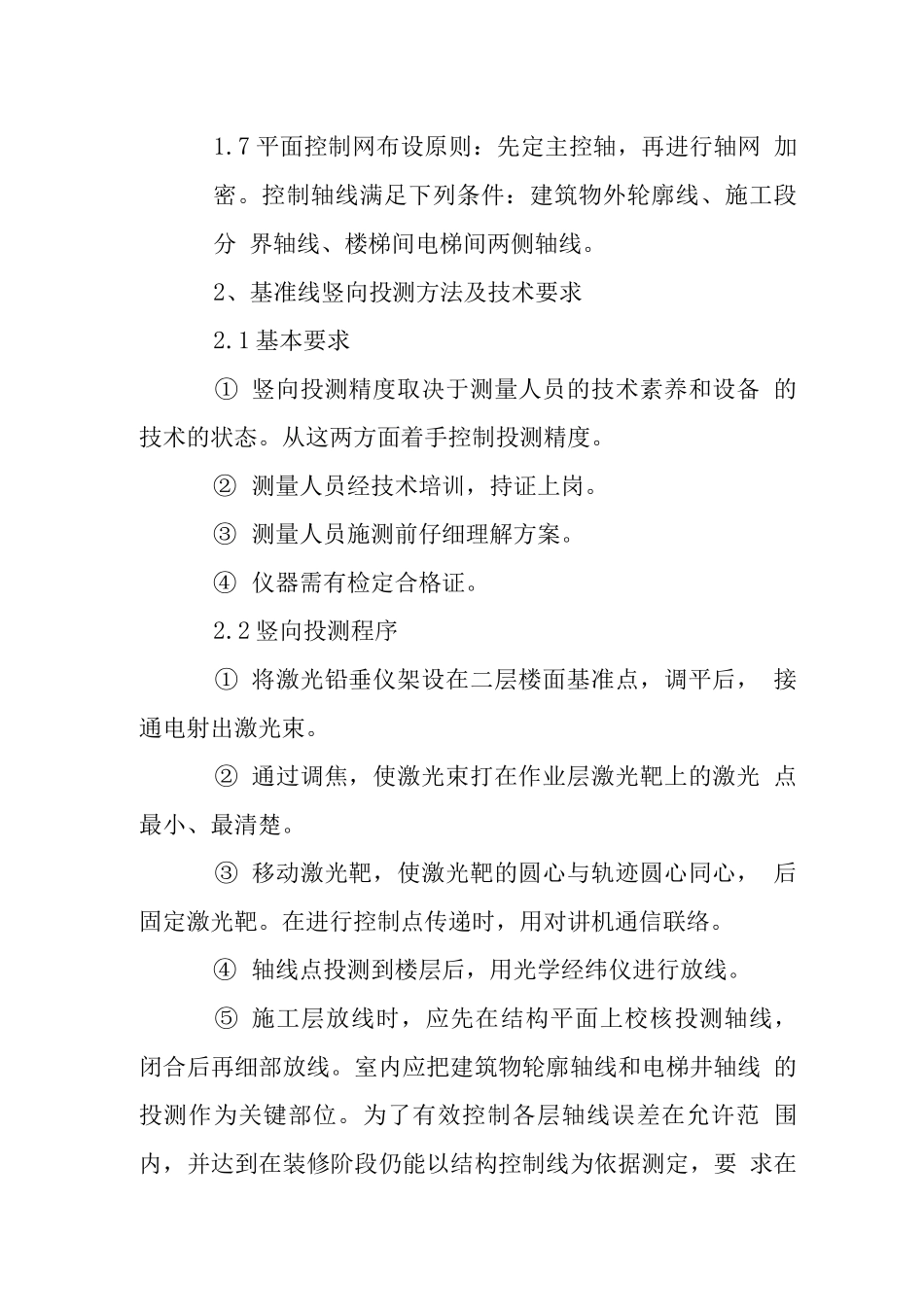

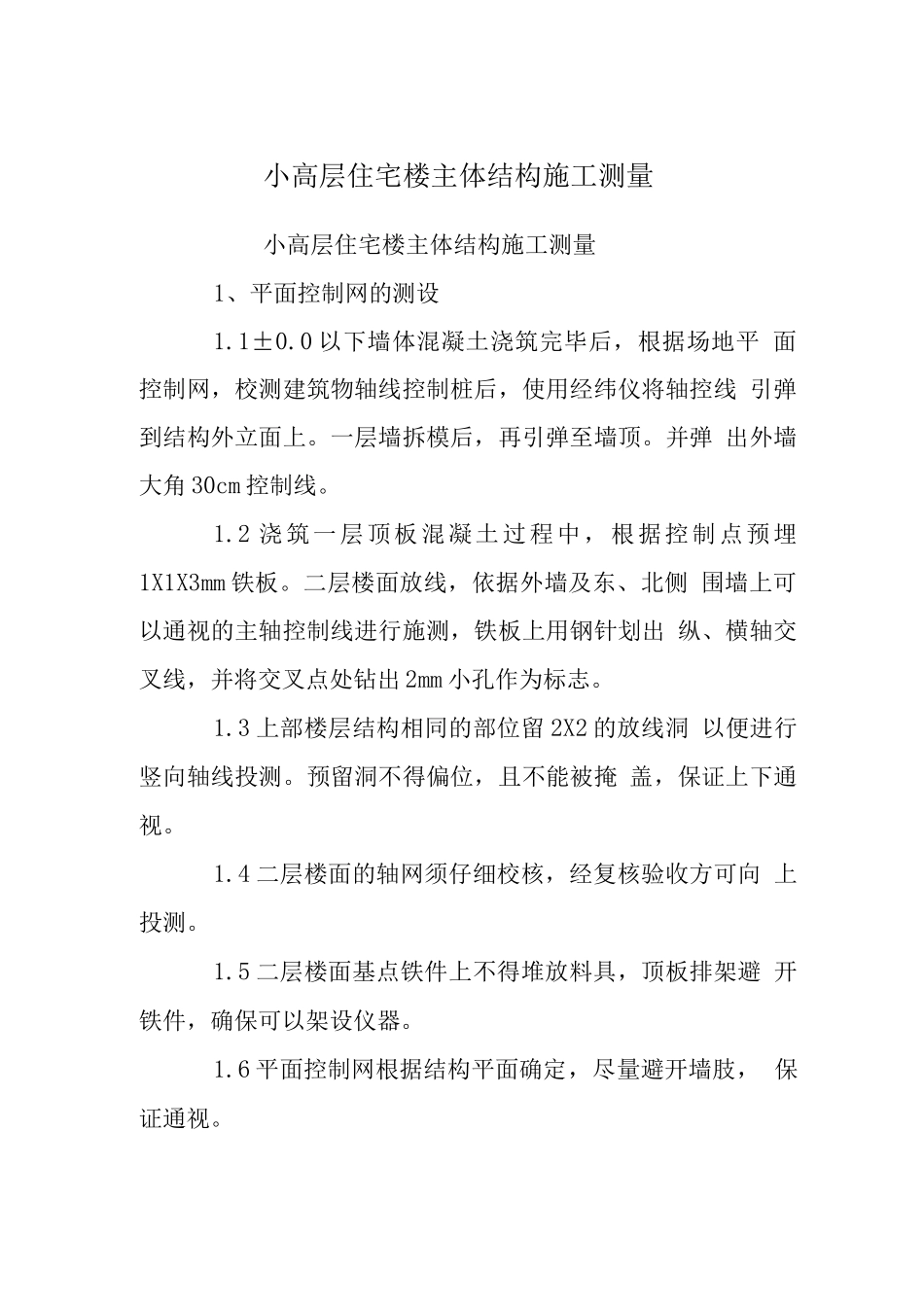

小高层住宅楼主体结构施工测量小高层住宅楼主体结构施工测量1、平面控制网的测设1.1±0.0 以下墙体混凝土浇筑完毕后，根据场地平 面控制网，校测建筑物轴线控制桩后，使用经纬仪将轴控线 引弹到结构外立面上。一层墙拆模后，再引弹至墙顶。并弹 出外墙大角 30cm 控制线。1.2 浇筑一层顶板混凝土过程中，根据控制点预埋 1X1X3mm 铁板。二层楼面放线，依据外墙及东、北侧 围墙上可以通视的主轴控制线进行施测，铁板上用钢针划出 纵、横轴交叉线，并将交叉点处钻出 2mm 小孔作为标志。1.3 上部楼层结构相同的部位留 2X2 的放线洞 以便进行竖向轴线投测。预留洞不得偏位，且不能被掩 盖，保证上下通视。1.4 二层楼面的轴网须仔细校核，经复核验收方可向 上投测。1.5 二层楼面基点铁件上不得堆放料具，顶板排架避 开铁件，确保可以架设仪器。1.6 平面控制网根据结构平面确定，尽量避开墙肢， 保证通视。1.7 平面控制网布设原则：先定主控轴，再进行轴网 加密。控制轴线满足下列条件：建筑物外轮廓线、施工段分 界轴线、楼梯间电梯间两侧轴线。2、基准线竖向投测方法及技术要求2.1 基本要求① 竖向投测精度取决于测量人员的技术素养和设备 的技术的状态。从这两方面着手控制投测精度。② 测量人员经技术培训，持证上岗。③ 测量人员施测前仔细理解方案。④ 仪器需有检定合格证。2.2 竖向投测程序① 将激光铅垂仪架设在二层楼面基准点，调平后， 接通电射出激光束。② 通过调焦，使激光束打在作业层激光靶上的激光 点最小、最清楚。③ 移动激光靶，使激光靶的圆心与轨迹圆心同心， 后固定激光靶。在进行控制点传递时，用对讲机通信联络。④ 轴线点投测到楼层后，用光学经纬仪进行放线。⑤ 施工层放线时，应先在结构平面上校核投测轴线， 闭合后再细部放线。室内应把建筑物轮廓轴线和电梯井轴线 的投测作为关键部位。为了有效控制各层轴线误差在允许范 围内，并达到在装修阶段仍能以结构控制线为依据测定，要 求在施工层的放线中弹放下列控制线，所有细部轴线，墙体边线、门窗洞边线。3、测量精度要求3.1 距离测量精度：1/50 ； ! 2 e/ c7 A- c. q- W5 U3.2 测角允许偏差：20〃 ；4、垂直度控制结构施工中每层施工完毕，应检测外墙偏差并记录， 并每层检查门窗洞净空尺寸偏差，同一外立面同层窗洞 高低偏差及各层同一部位窗洞水平位移，弹外墙窗边线 竖直通线。5、标高竖向传递5.1 标高传...
