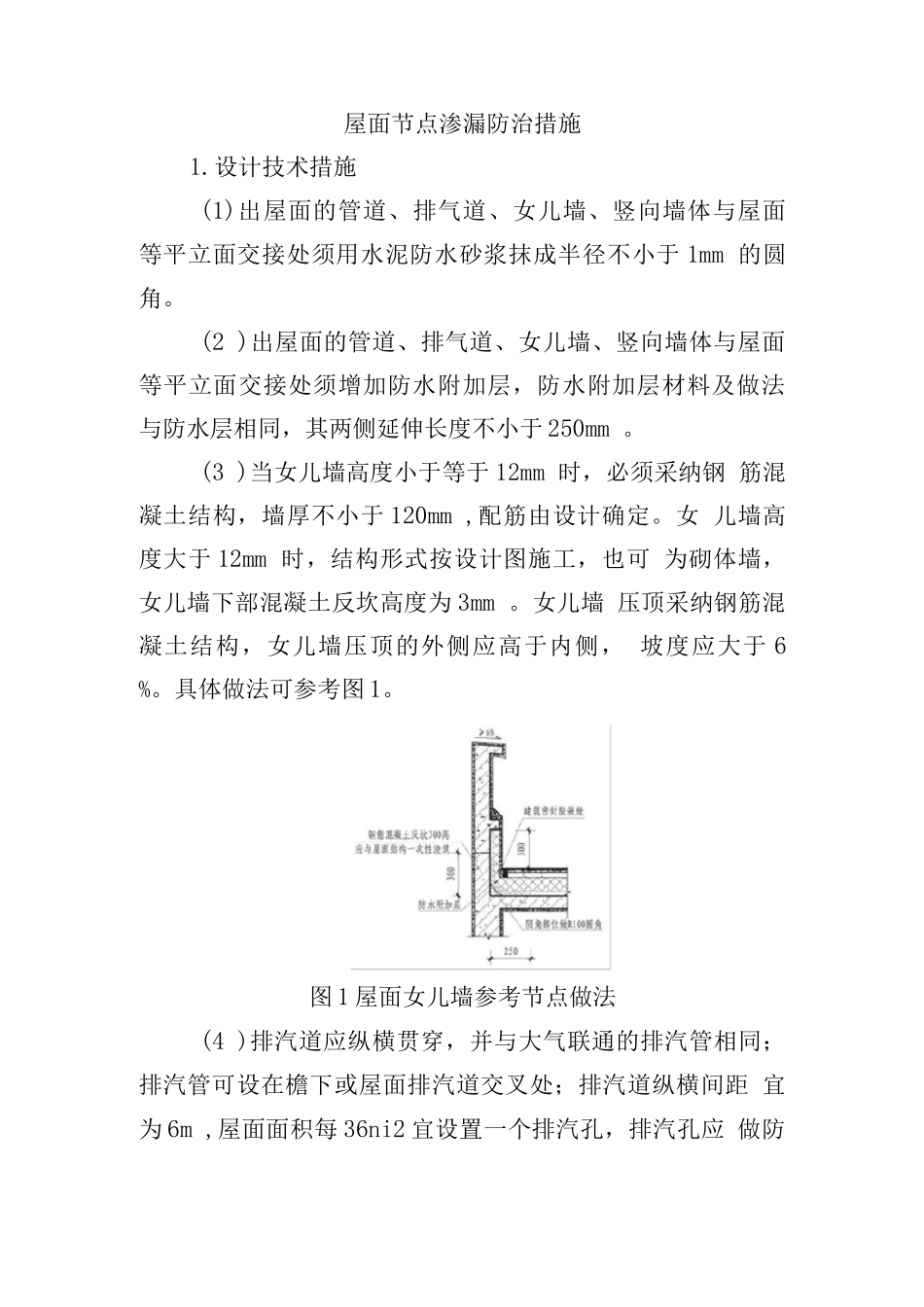

屋面节点渗漏防治措施1.设计技术措施(1)出屋面的管道、排气道、女儿墙、竖向墙体与屋面 等平立面交接处须用水泥防水砂浆抹成半径不小于 1mm 的圆角。(2 )出屋面的管道、排气道、女儿墙、竖向墙体与屋面 等平立面交接处须增加防水附加层，防水附加层材料及做法 与防水层相同，其两侧延伸长度不小于 250mm 。(3 )当女儿墙高度小于等于 12mm 时，必须采纳钢 筋混凝土结构，墙厚不小于 120mm ,配筋由设计确定。女 儿墙高度大于 12mm 时，结构形式按设计图施工，也可 为砌体墙，女儿墙下部混凝土反坎高度为 3mm 。女儿墙 压顶采纳钢筋混凝土结构，女儿墙压顶的外侧应高于内侧， 坡度应大于 6 %。具体做法可参考图 1。图 1 屋面女儿墙参考节点做法(4 )排汽道应纵横贯穿，并与大气联通的排汽管相同； 排汽管可设在檐下或屋面排汽道交叉处；排汽道纵横间距 宜为 6m ,屋面面积每 36ni2 宜设置一个排汽孔，排汽孔应 做防水处理。(5 )砌体女儿墙，砌体强度等级应大于 MulO ,砂浆强 度等级不低于 M10。(6 )出屋面管道施工前，须在屋面板内预先埋入带止水 翼的套管，套管应高出屋面完成面 3mm 以上。具体做法 可参考图 2。图 2 出屋面管道根部防渗漏参考节点做法(7)出屋面反坎的混凝土应与结构板混凝土一起浇筑, 避开留置施工缝。若不能一次浇成，则在浇筑反坎前必须将 下部混凝土凿毛并充分湿润，并设置厚 2mni ,高 5Omm 的 止水钢板。反坎应在门洞两边各伸出 5mm ,反坎防水应 至少高于屋面表面 250mm 以上。其具体做法可参考图 3a, 和图 3b 。叫附拍酬楣 / 250图 3a 出屋面反坎防渗漏参考节点做法(8)出屋面排气道壁必须采纳现浇混凝土结构，宜与主 体混凝土同时浇筑，壁厚不小于 1mm ,内配 d)65)1 双 向钢筋网片。其具体做法可参考图 4。图 4 排气道出屋面防渗漏参考节点做法2 .施工技术措施(1 )屋面防水层须在防水附加层干燥且验收合格后方可施工。(2 )女儿墙下部反坎应与屋面混凝土一次性浇筑完成。ex* sii±图 3b 反坎止水钢板参考节点做法
