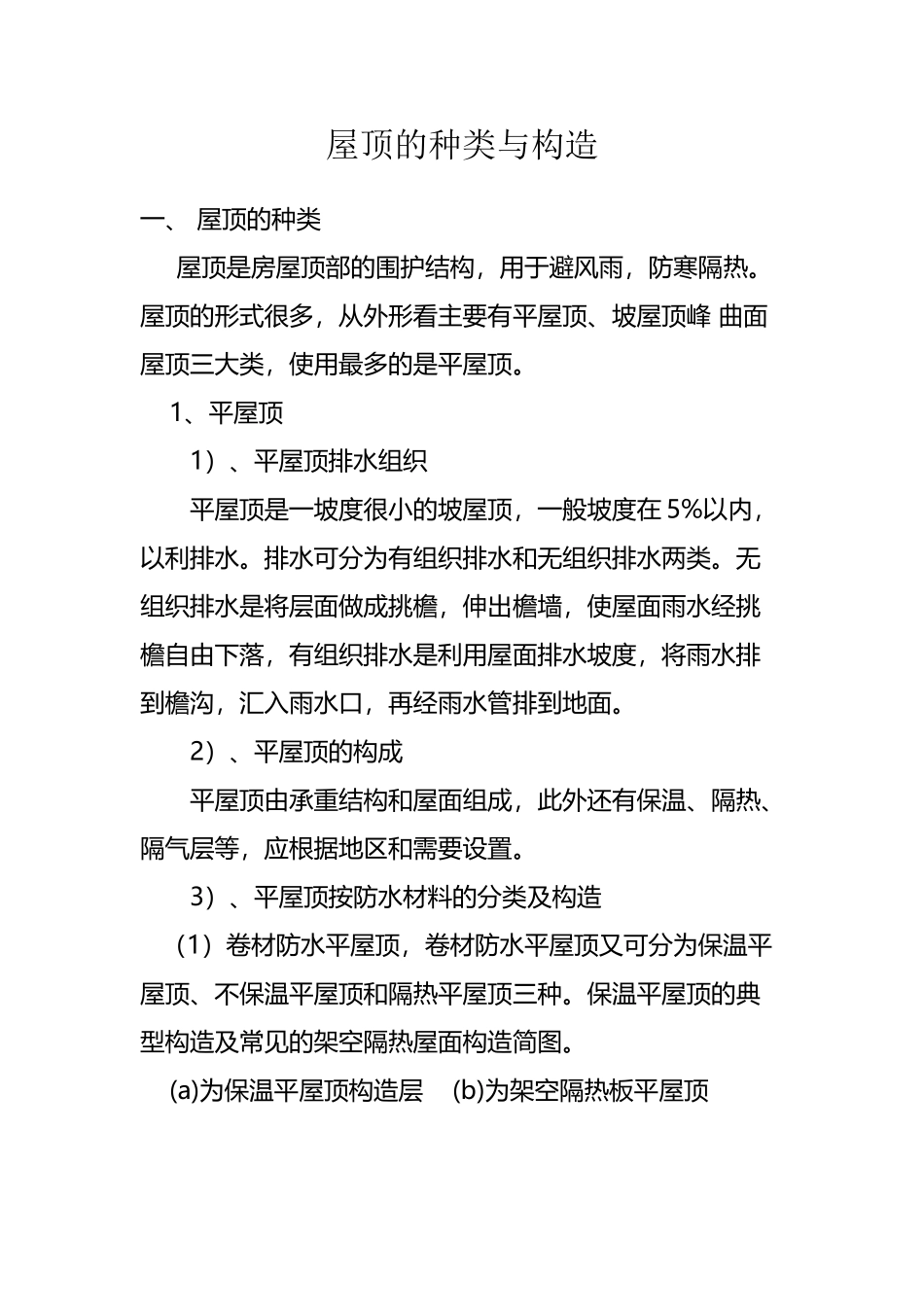

屋顶的种类与构造(3 页)Good is good, but better carries it.精益求精，善益求善。屋顶的种类与构造一、 屋顶的种类 屋顶是房屋顶部的围护结构，用于避风雨，防寒隔热。屋顶的形式很多，从外形看主要有平屋顶、坡屋顶峰 曲面屋顶三大类，使用最多的是平屋顶。 1、平屋顶1）、平屋顶排水组织平屋顶是一坡度很小的坡屋顶，一般坡度在 5%以内，以利排水。排水可分为有组织排水和无组织排水两类。无组织排水是将层面做成挑檐，伸出檐墙，使屋面雨水经挑檐自由下落，有组织排水是利用屋面排水坡度，将雨水排到檐沟，汇入雨水口，再经雨水管排到地面。2）、平屋顶的构成平屋顶由承重结构和屋面组成，此外还有保温、隔热、隔气层等，应根据地区和需要设置。3）、平屋顶按防水材料的分类及构造 （1）卷材防水平屋顶，卷材防水平屋顶又可分为保温平屋顶、不保温平屋顶和隔热平屋顶三种。保温平屋顶的典型构造及常见的架空隔热屋面构造简图。 (a)为保温平屋顶构造层 (b)为架空隔热板平屋顶 a b （2）刚性防水平屋顶，刚性防水平屋顶是以防水砂浆或细石混凝土等刚性材料为防水层的屋面。细石混凝土防水层是在屋面板上有 C20 细石混凝土现浇 40—50mm 厚，内配 A4 间距 150mm—200mm 双向钢筋网，刚性防水层应设置分格缝，纵横间距为 6m，每块面积不应大于 30 平方。 a b(a)为保温平屋顶构造层 (b)为架空隔热板平屋顶 刚性防水层屋面2、坡屋顶1）、坡屋顶的构成坡屋顶的坡度较陡，一般在 10%以上，通常由承重层、屋面层和顶棚组成。常用屋架作承重层，按材料分为有木屋架、钢屋架、钢木屋架、钢筋混凝土屋架等，屋面层是由屋面支撑构件和屋面防水层组成，屋面防水材料多用黏土瓦（包括青瓦、筒瓦、平瓦）、水泥瓦和石棉瓦，以及瓦楞铁皮、玻璃钢波形瓦。2）、平瓦坡屋面的构造 平瓦坡屋面的构造~!/&&—…、.…：·%；[；/|\;》\—|
