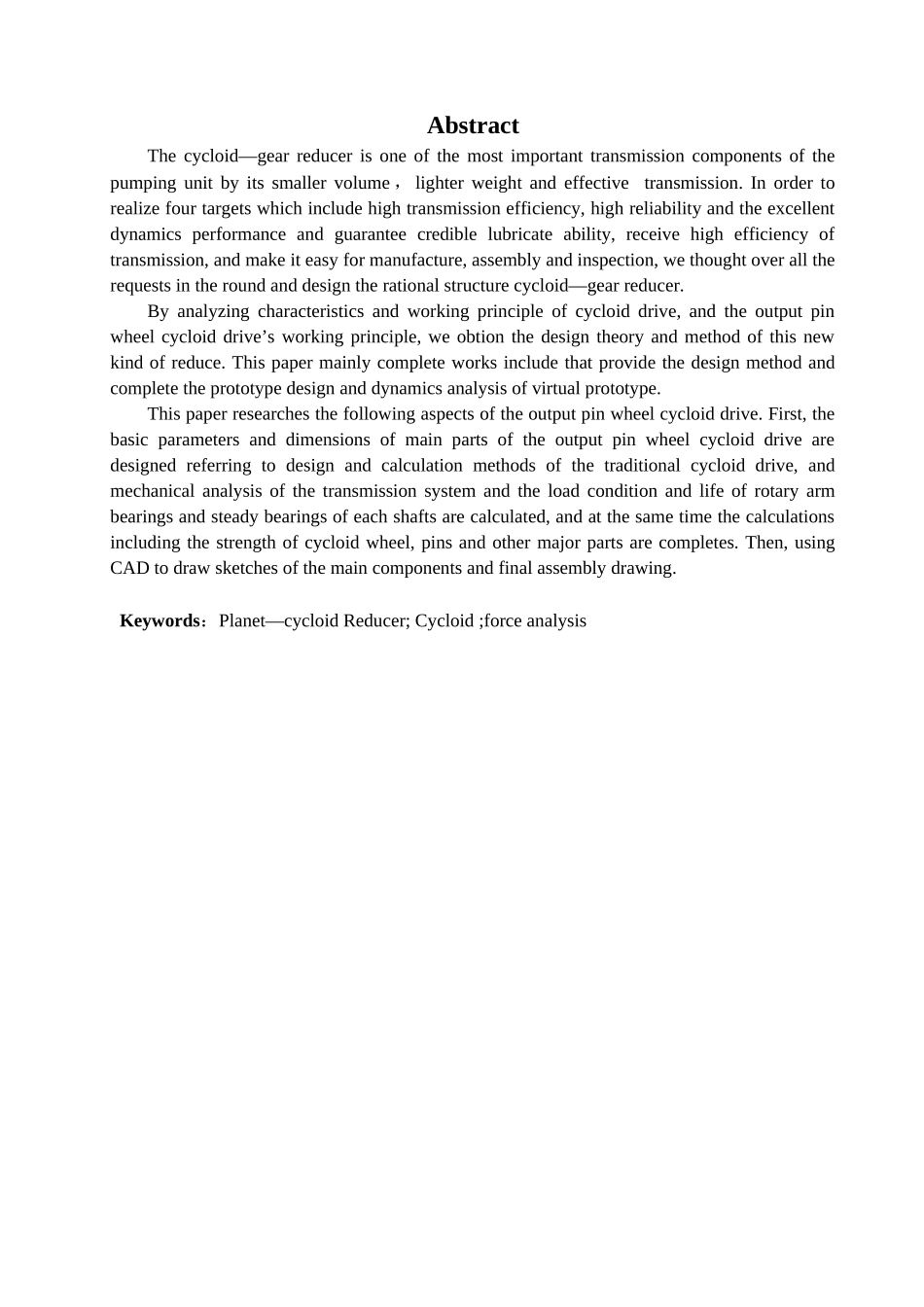

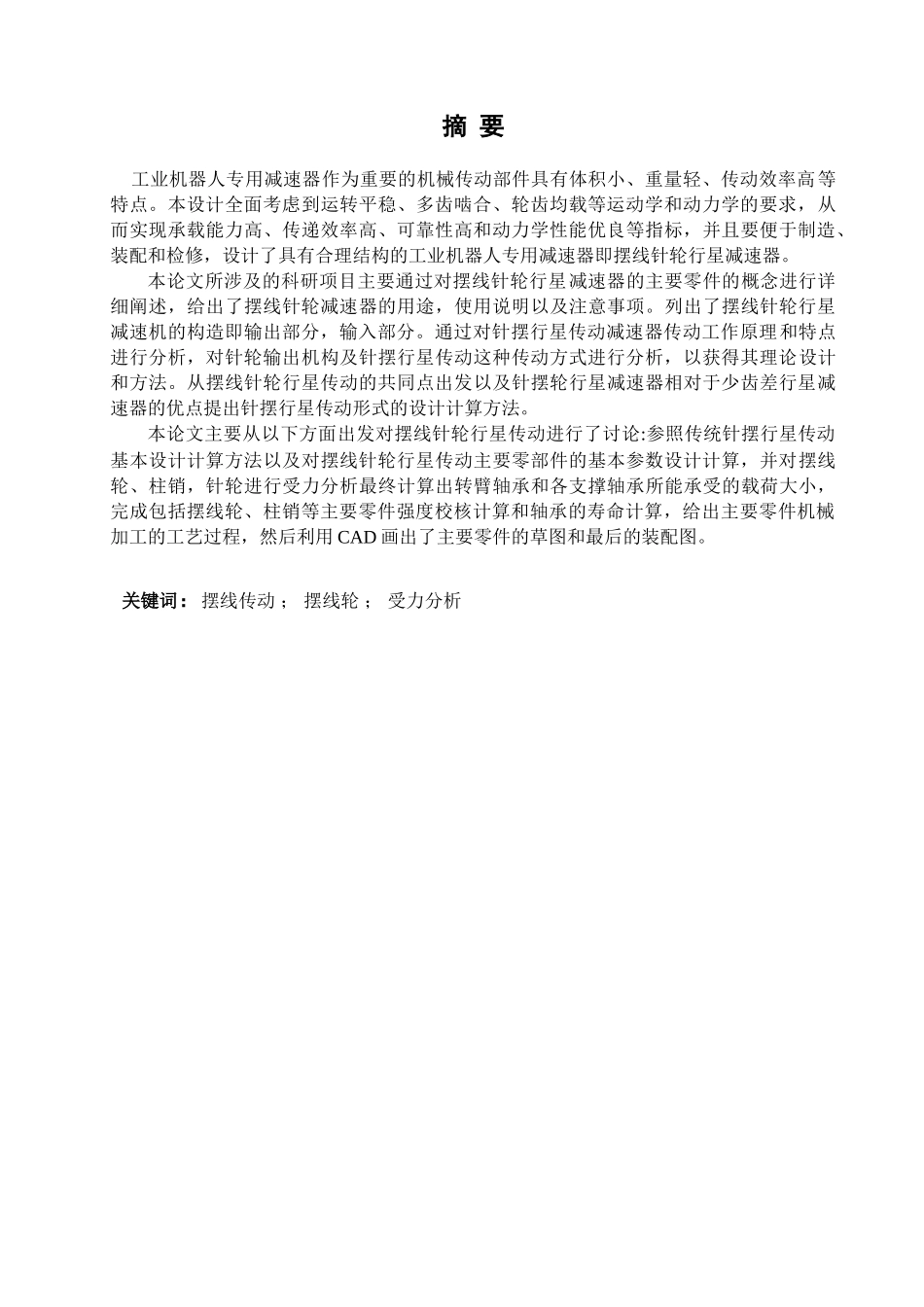

摘 要 工业机器人专用减速器作为重要的机械传动部件具有体积小、重量轻、传动效率高等特点。本设计全面考虑到运转平稳、多齿啮合、轮齿均载等运动学和动力学的要求，从而实现承载能力高、传递效率高、可靠性高和动力学性能优良等指标，并且要便于制造、装配和检修，设计了具有合理结构的工业机器人专用减速器即摆线针轮行星减速器。本论文所涉及的科研项目主要通过对摆线针轮行星减速器的主要零件的概念进行详细阐述，给出了摆线针轮减速器的用途，使用说明以及注意事项。列出了摆线针轮行星减速机的构造即输出部分，输入部分。通过对针摆行星传动减速器传动工作原理和特点进行分析，对针轮输出机构及针摆行星传动这种传动方式进行分析，以获得其理论设计和方法。从摆线针轮行星传动的共同点出发以及针摆轮行星减速器相对于少齿差行星减速器的优点提出针摆行星传动形式的设计计算方法。本论文主要从以下方面出发对摆线针轮行星传动进行了讨论:参照传统针摆行星传动基本设计计算方法以及对摆线针轮行星传动主要零部件的基本参数设计计算，并对摆线轮、柱销，针轮进行受力分析最终计算出转臂轴承和各支撑轴承所能承受的载荷大小，完成包括摆线轮、柱销等主要零件强度校核计算和轴承的寿命计算，给出主要零件机械加工的工艺过程，然后利用 CAD 画出了主要零件的草图和最后的装配图。 关键词：摆线传动 ； 摆线轮 ； 受力分析 AbstractThe cycloid—gear reducer is one of the most important transmission components of the pumping unit by its smaller volume ， lighter weight and effective transmission. In order to realize four targets which include high transmission efficiency, high reliability and the excellent dynamics performance and guarantee credible lubricate ability, receive high efficiency of transmission, and make it easy for manufacture, assembly and inspection, we thought over all the requests in the round and design the rational structure cycloid—gear reducer.By analyzing characteristics and working principle of cycloid drive, and the output pin wheel cycloid drive’s working principle, we obtion the design theory and method of this new kind of red...
