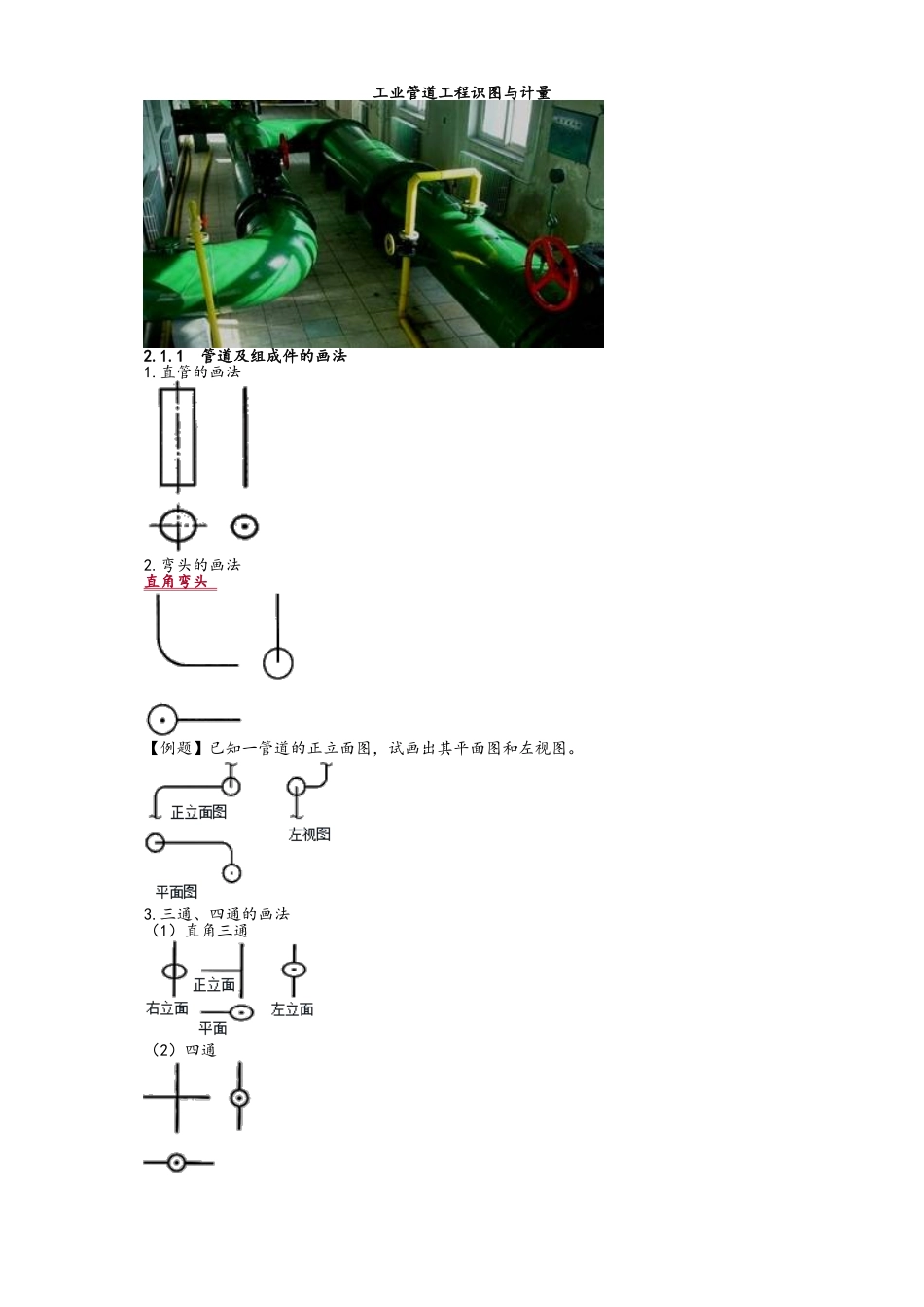

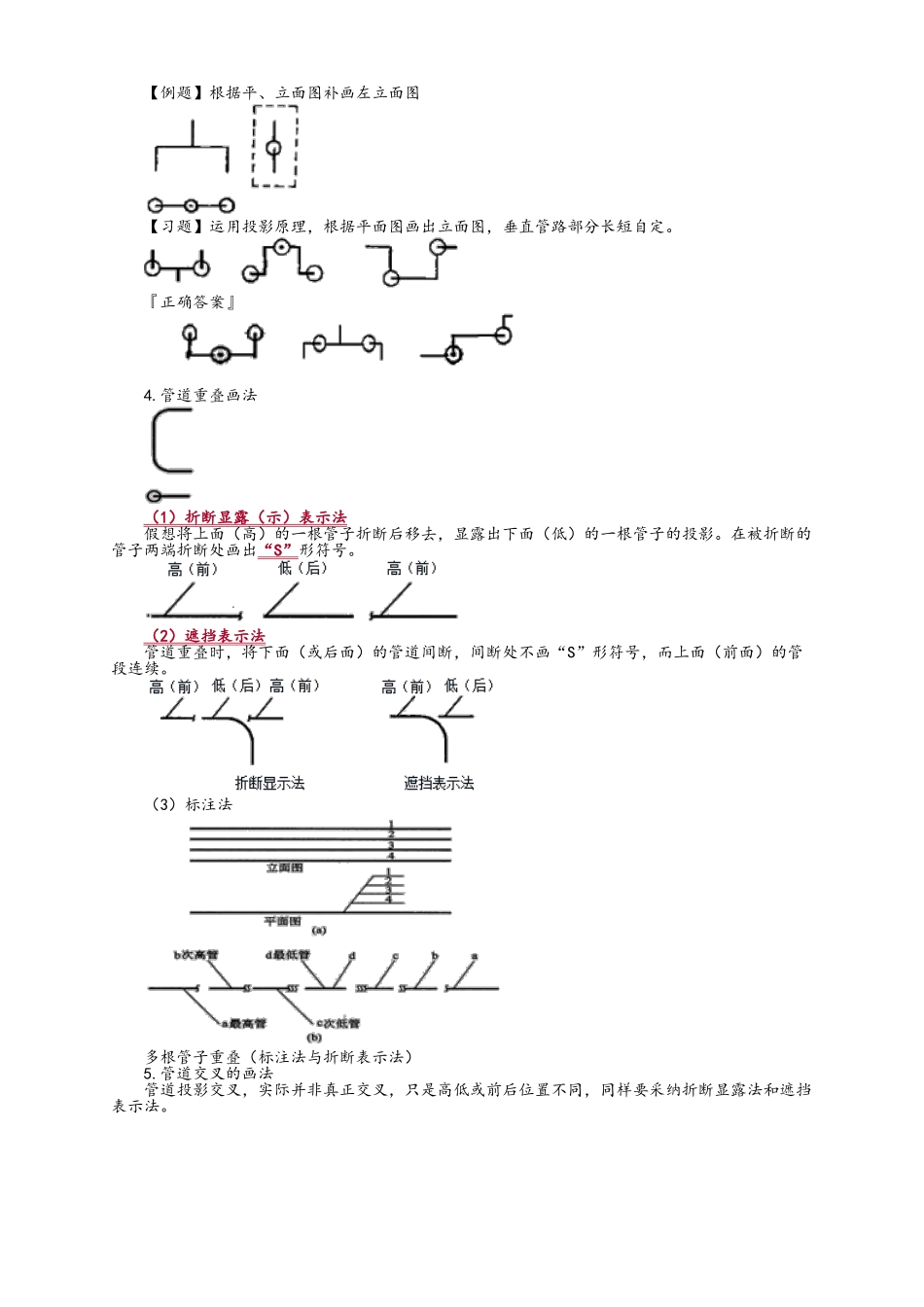

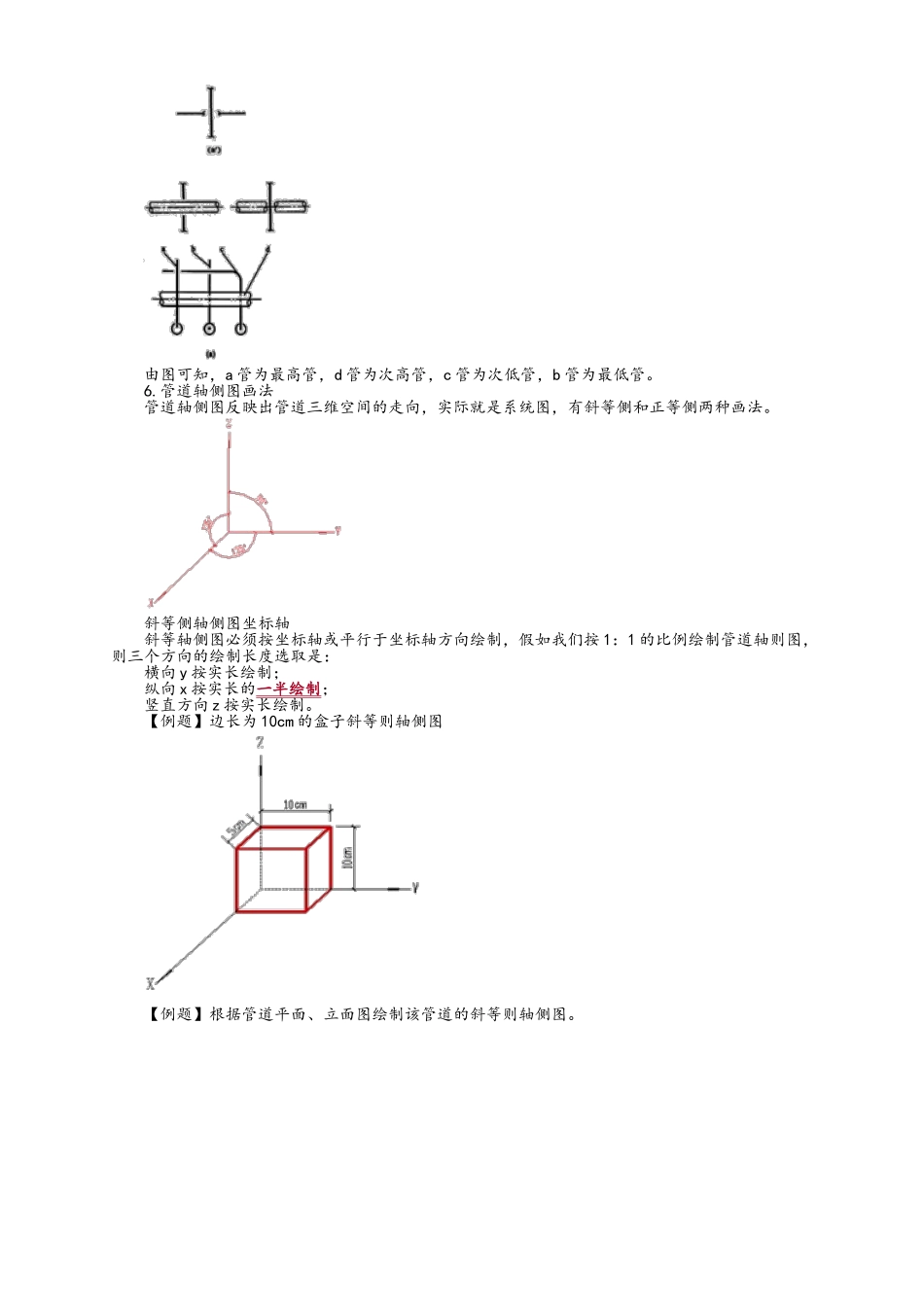

工业管道工程识图与计量 2.1.1 管道及组成件的画法 1.直管的画法 2.弯头的画法 直角弯头 【例题】已知一管道的正立面图，试画出其平面图和左视图。 3.三通、四通的画法 （1）直角三通 （2）四通 【例题】根据平、立面图补画左立面图 【习题】运用投影原理，根据平面图画出立面图，垂直管路部分长短自定。 『正确答案』 4.管道重叠画法 （ 1 ）折断显露（示）表示法 假想将上面（高）的一根管子折断后移去，显露出下面（低）的一根管子的投影。在被折断的管子两端折断处画出“ S” 形符号。 （ 2 ）遮挡表示法 管道重叠时，将下面（或后面）的管道间断，间断处不画“S”形符号，而上面（前面）的管段连续。 （3）标注法 多根管子重叠（标注法与折断表示法） 5.管道交叉的画法 管道投影交叉，实际并非真正交叉，只是高低或前后位置不同，同样要采纳折断显露法和遮挡表示法。 由图可知，a 管为最高管，d 管为次高管，c 管为次低管，b 管为最低管。 6.管道轴侧图画法 管道轴侧图反映出管道三维空间的走向，实际就是系统图，有斜等侧和正等侧两种画法。 斜等侧轴侧图坐标轴 斜等轴侧图必须按坐标轴或平行于坐标轴方向绘制，假如我们按 1：1 的比例绘制管道轴则图，则三个方向的绘制长度选取是： 横向 y 按实长绘制； 纵向 x 按实长的一半绘制； 竖直方向 z 按实长绘制。 【例题】边长为 10cm 的盒子斜等则轴侧图 【例题】根据管道平面、立面图绘制该管道的斜等则轴侧图。 『正确答案』 1 号管是竖直 z 方向，按实际长度绘制； 2 号管是纵向 x 方向，按实际长度一半绘制；该管道后端与 1 号管道顶端连接形成向下拐90°弯。 3 号管是横向 y 方向，按实际长度绘制。2 号管前端与 3 号的左端相连接，形成水平向右拐 90°弯。 则对应的斜等则轴侧图是： 【习题】根据三视图绘制斜等则轴侧图 『正确答案』 2.1.2 管道工程图 管道工程图可分为工业管道工程图和民用管道工程图，而民用管道工程图又可分为给排水，供暖，燃气，通风与空调管道工程图等。 1.图纸目录 例： 表 1 图纸目录序号图号图 纸 名 称（图纸内容） 1 TS－01 图纸目录，设计与施工说明2 TS－02 一层通风空调平面图3 TS－03 二层通风空调平面图 2.设计施工说明 图纸无法说明表示的技术问题，必须通过语言文字说明的内容。 3.设备材料表 该表所列的设备与材料不能作为工程预算的完全依据，因为...
