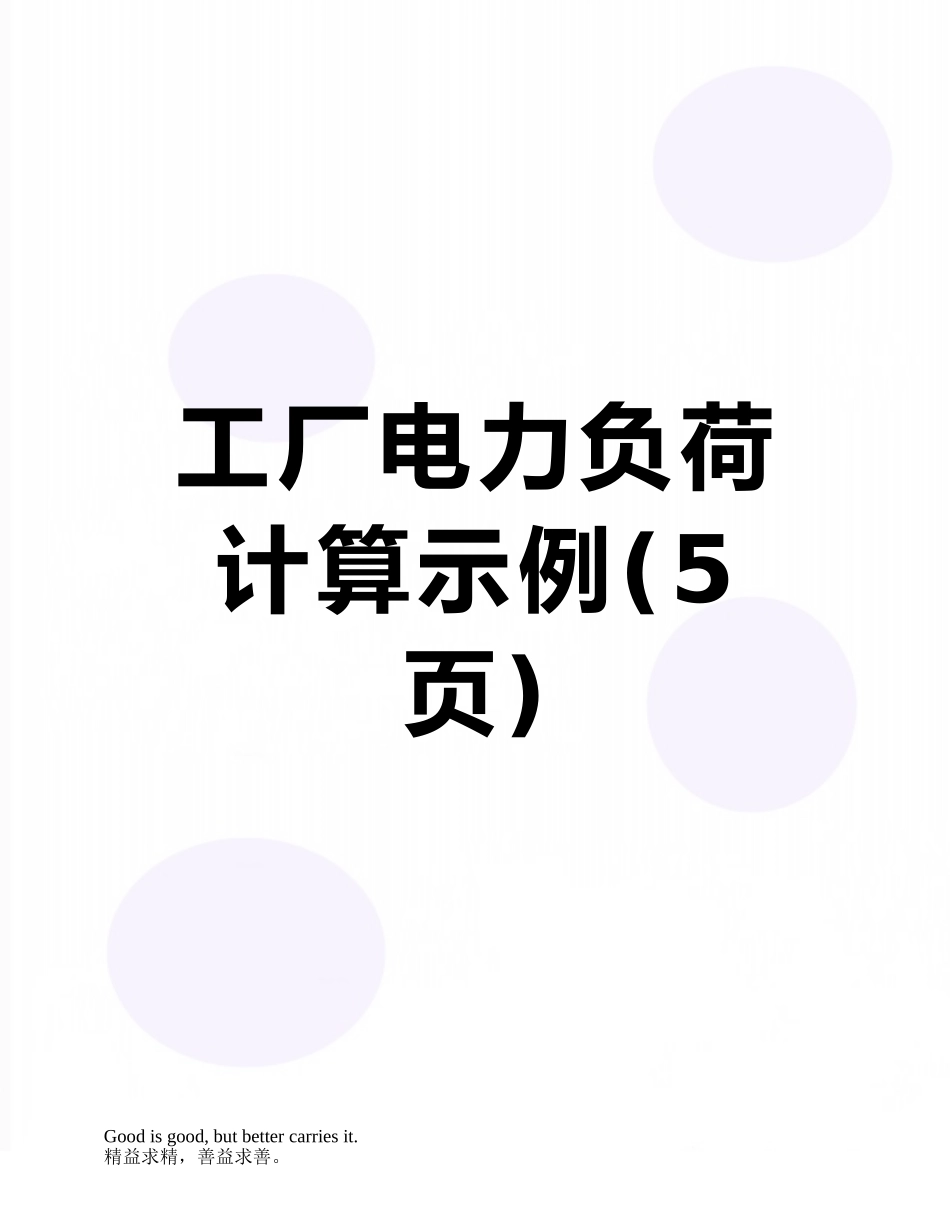

工厂电力负荷计算示例

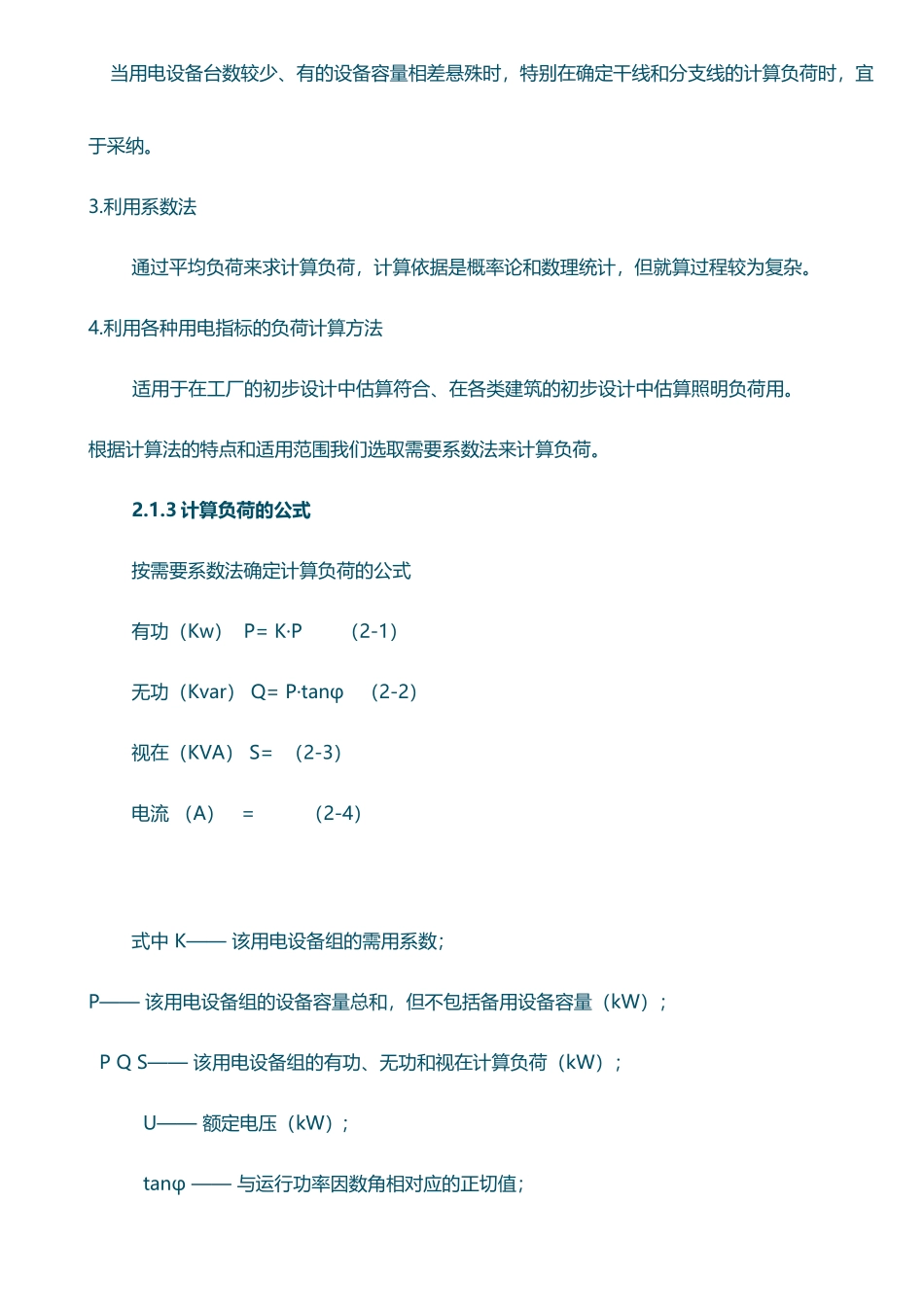

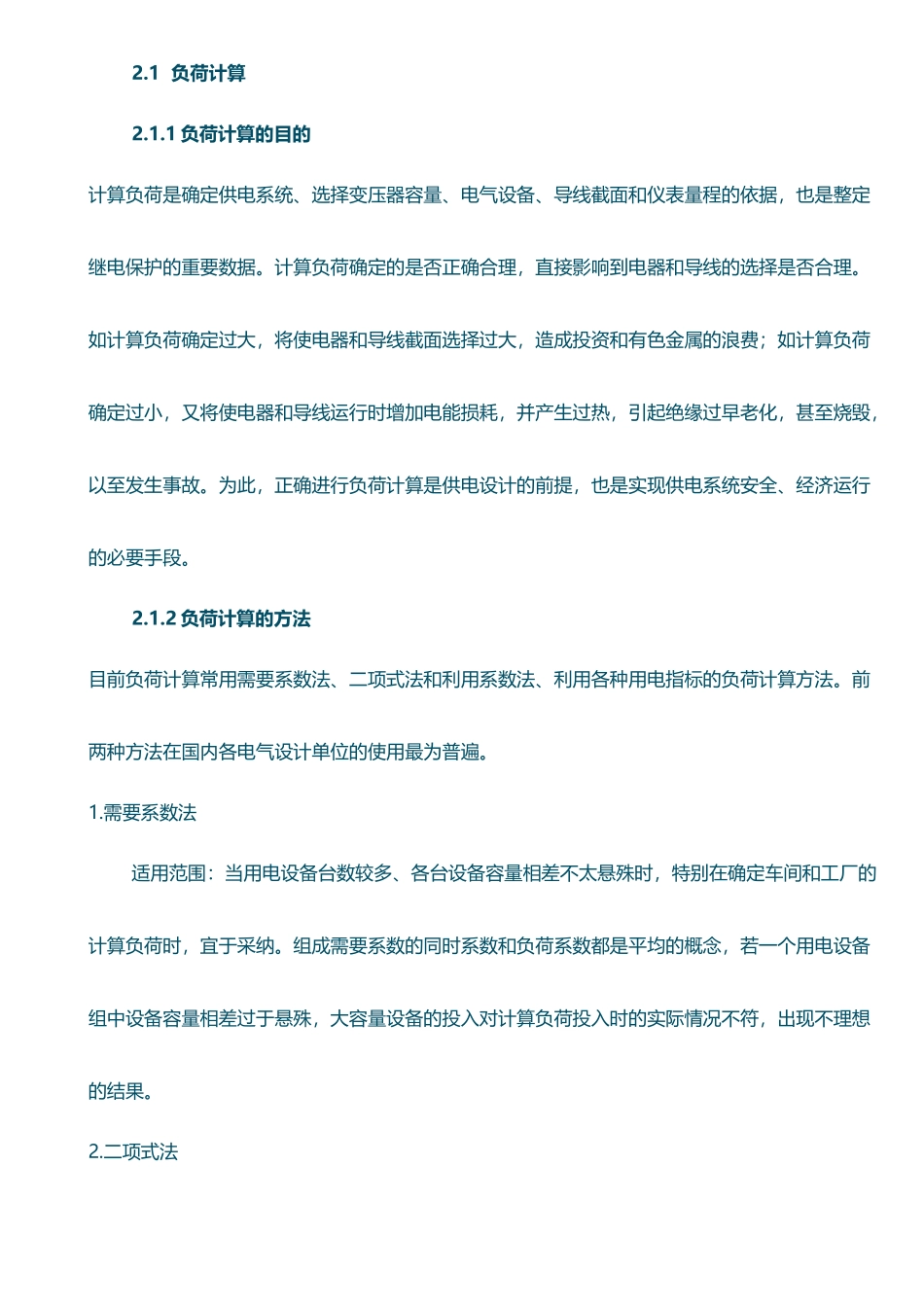

工厂电力负荷计算示例(5页)Good is good, but better carries it.精益求精，善益求善。2.1 负荷计算 2.1.1 负荷计算的目的 计算负荷是确定供电系统、选择变压器容量、电气设备、导线截面和仪表量程的依据，也是整定继电保护的重要数据。计算负荷确定的是否正确合理，直接影响到电器和导线的选择是否合理。如计算负荷确定过大，将使电器和导线截面选择过大，造成投资和有色金属的浪费；如计算负荷确定过小，又将使电器和导线运行时增加电能损耗，并产生过热，引起绝缘过早老化，甚至烧毁，以至发生事故。为此，正确进行负荷计算是供电设计的前提，也是实现供电系统安全、经济运行的必要手段。 2.1.2 负荷计算的方法 目前负荷计算常用需要系数法、二项式法和利用系数法、利用各种用电指标的负荷计算方法。前两种方法在国内各电气设计单位的使用最为普遍。 1.需要系数法 适用范围：当用电设备台数较多、各台设备容量相差不太悬殊时，特别在确定车间和工厂的计算负荷时，宜于采纳。组成需要系数的同时系数和负荷系数都是平均的概念，若一个用电设备组中设备容量相差过于悬殊，大容量设备的投入对计算负荷投入时的实际情况不符，出现不理想的结果。 2.二项式法 当用电设备台数较少、有的设备容量相差悬殊时，特别在确定干线和分支线的计算负荷时，宜于采纳。 3.利用系数法 通过平均负荷来求计算负荷，计算依据是概率论和数理统计，但就算过程较为复杂。 4.利用各种用电指标的负荷计算方法 适用于在工厂的初步设计中估算符合、在各类建筑的初步设计中估算照明负荷用。 根据计算法的特点和适用范围我们选取需要系数法来计算负荷。 2.1.3 计算负荷的公式 按需要系数法确定计算负荷的公式 有功（Kw） P= K·P （2-1） 无功（Kvar） Q= P·tanφ （2-2） 视在（KVA） S= （2-3） 电流 （A） = （2-4） 式中 K—— 该用电设备组的需用系数； P—— 该用电设备组的设备容量总和，但不包括备用设备容量（kW）； P Q S—— 该用电设备组的有功、无功和视在计算负荷（kW）； U—— 额定电压（kW）; tanφ —— 与运行功率因数角相对应的正切值； ——该用电设备组的计算电流（A）; 2.1.4 负荷计算 1.染车间动力（AP103B） P= K·P= 67.5×0.75= 50.6Kw Q= P·tan(arccosφ) = 50.6×tan(arccos0.8) = 38.0 Kvar S= = 63.3 KVA 2.预缩力烘干机（AP104E） P= K·P= 50×0.7= 35.0Kw...
