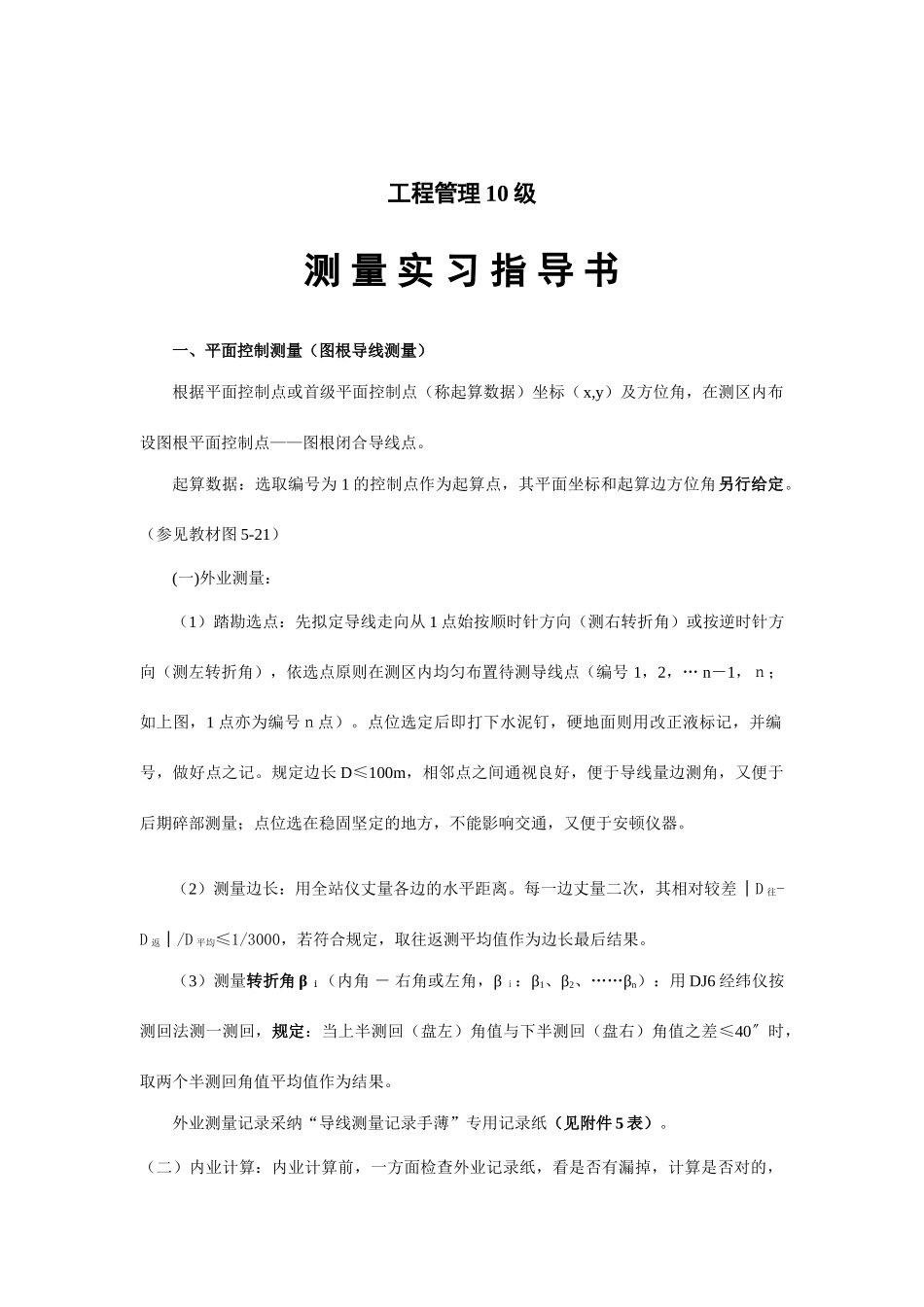

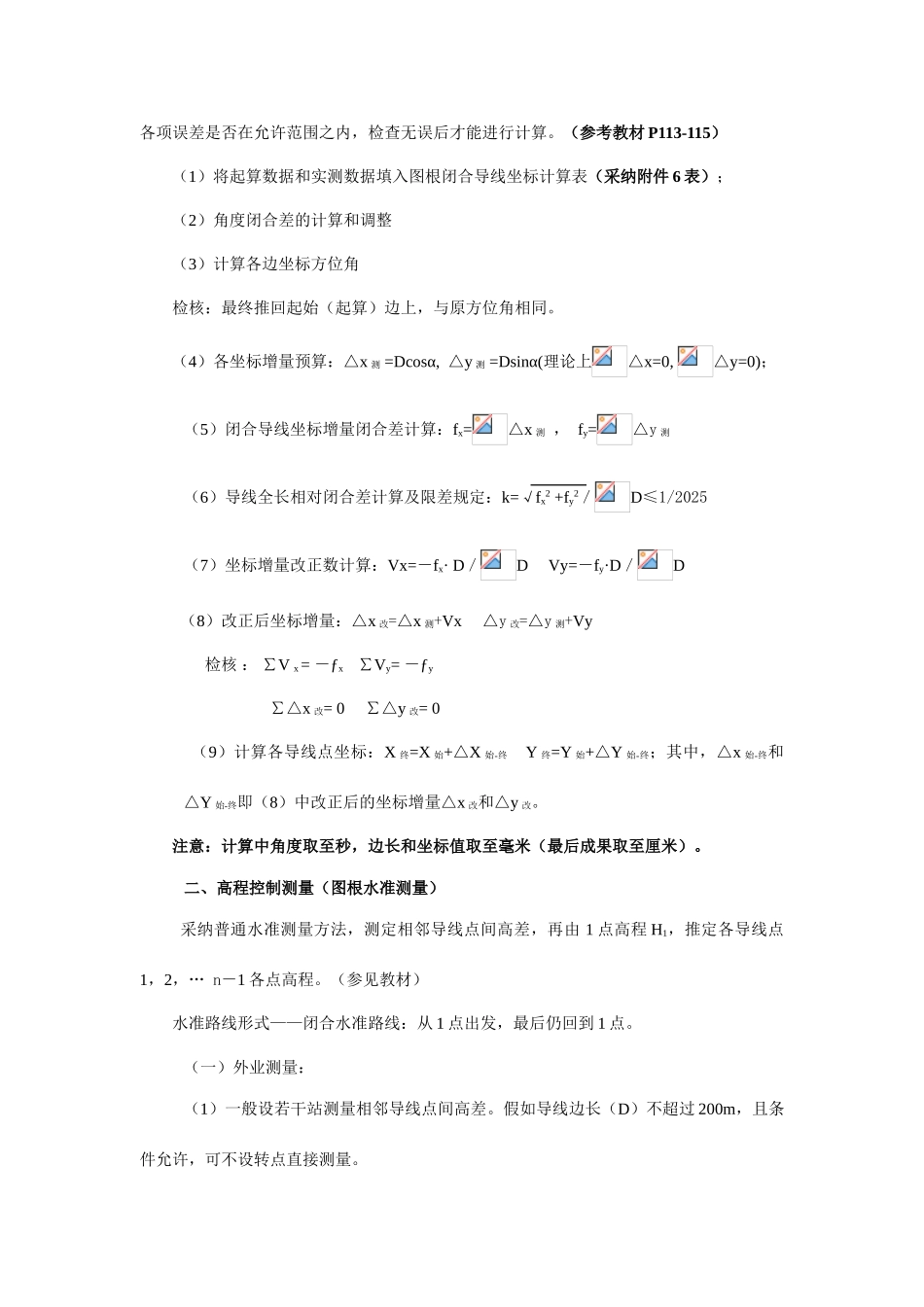

工程管理 10 级测 量 实 习 指 导 书一、平面控制测量（图根导线测量）根据平面控制点或首级平面控制点（称起算数据）坐标（x,y）及方位角，在测区内布设图根平面控制点——图根闭合导线点。起算数据：选取编号为 1 的控制点作为起算点，其平面坐标和起算边方位角另行给定。（参见教材图 5-21）(一)外业测量：（1）踏勘选点：先拟定导线走向从 1 点始按顺时针方向（测右转折角）或按逆时针方向（测左转折角），依选点原则在测区内均匀布置待测导线点（编号 1，2，… n－1，ｎ；如上图，1 点亦为编号ｎ点）。点位选定后即打下水泥钉，硬地面则用改正液标记，并编号，做好点之记。规定边长 D≤100m，相邻点之间通视良好，便于导线量边测角，又便于后期碎部测量；点位选在稳固坚定的地方，不能影响交通，又便于安顿仪器。（2）测量边长：用全站仪丈量各边的水平距离。每一边丈量二次，其相对较差│D 往-D 返│/D 平均≤1/3000，若符合规定，取往返测平均值作为边长最后结果。（3）测量转折角 β ｉ（内角 － 右角或左角，β ｉ：β1、β2、……βn）：用 DJ6 经纬仪按测回法测一测回，规定：当上半测回（盘左）角值与下半测回（盘右）角值之差≤40〞时，取两个半测回角值平均值作为结果。外业测量记录采纳“导线测量记录手薄”专用记录纸（见附件 5 表）。（二）内业计算：内业计算前，一方面检查外业记录纸，看是否有漏掉，计算是否对的，各项误差是否在允许范围之内，检查无误后才能进行计算。（参考教材 P113-115）（1）将起算数据和实测数据填入图根闭合导线坐标计算表（采纳附件 6 表）；（2）角度闭合差的计算和调整（3）计算各边坐标方位角检核：最终推回起始（起算）边上，与原方位角相同。（4）各坐标增量预算：△x 测 =Dcosα, △y 测 =Dsinα(理论上△x=0, △y=0)；（5）闭合导线坐标增量闭合差计算：fx=△x 测 ， fy=△y 测（6）导线全长相对闭合差计算及限差规定：k=√fx2 +fy2／D≤1/2025（7）坐标增量改正数计算：Vx=－fx· D／D Vy=－fy·D／D（8）改正后坐标增量：△x 改=△x 测+Vx △y 改=△y 测+Vy检核 ： ∑V x = －ƒx ∑Vy= －ƒy ∑△x 改= 0 ∑△y 改= 0（9）计算各导线点坐标：X 终=X 始+△X 始-终 Y 终=Y 始+△Y 始-终；其中，△x 始-终和△Y 始-终即（8）中改正后的坐标增量△x 改和△y 改。注意：计算中角度取至秒，边长和坐标值取至毫米（最...
