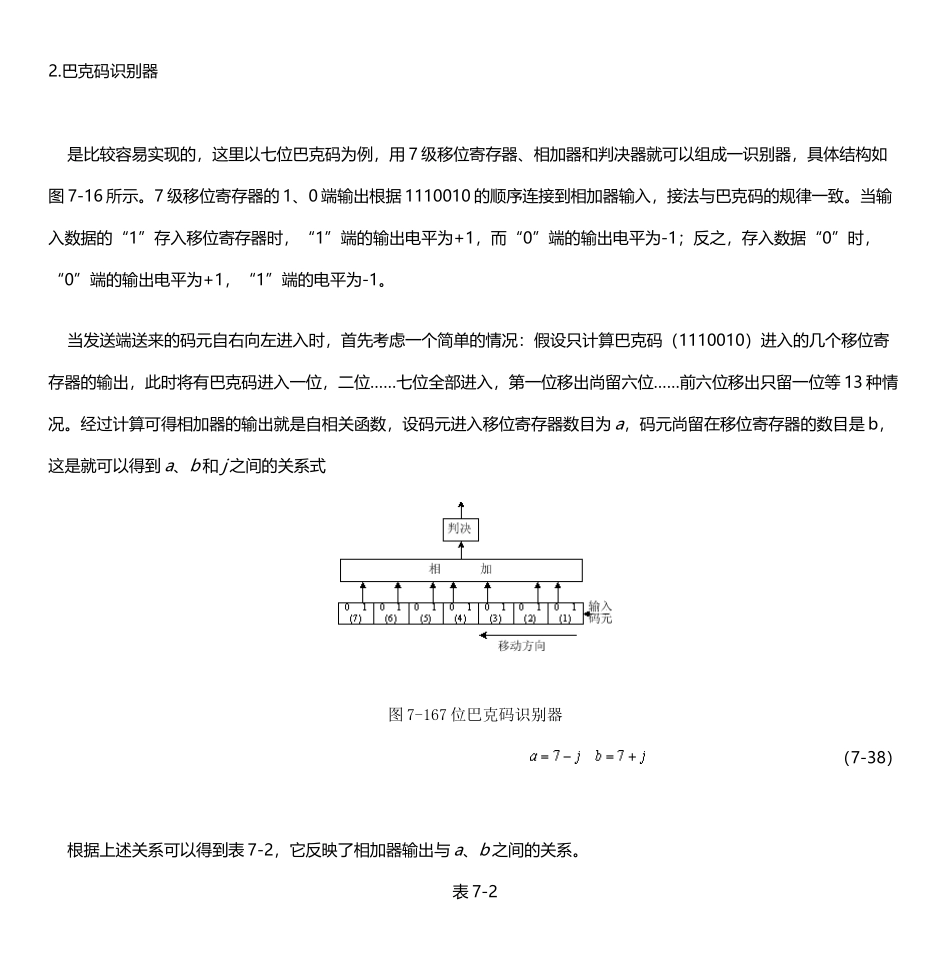

巴克码识别器 是比较容易实现的，这里以七位巴克码为例，用 7 级移位寄存器、相加器和判决器就可以组成一识别器，具体结构如图 7-16 所示
7 级移位寄存器的 1、0 端输出根据 1110010 的顺序连接到相加器输入，接法与巴克码的规律一致
当输入数据的“1”存入移位寄存器时，“1”端的输出电平为+1，而“0”端的输出电平为-1；反之，存入数据“0”时，“0”端的输出电平为+1，“1”端的电平为-1
当发送端送来的码元自右向左进入时，首先考虑一个简单的情况：假设只计算巴克码（1110010）进入的几个移位寄存器的输出，此时将有巴克码进入一位，二位……七位全部进入，第一位移出尚留六位……前六位移出只留一位等 13 种情况
经过计算可得相加器的输出就是自相关函数，设码元进入移位寄存器数目为 a，码元尚留在移位寄存器的数目是 b，这是就可以得到 a、b 和 j 之间的关系式图 7-167 位巴克码识别器 （7-38） 根据上述关系可以得到表 7-2，它反映了相加器输出与 a、b 之间的关系

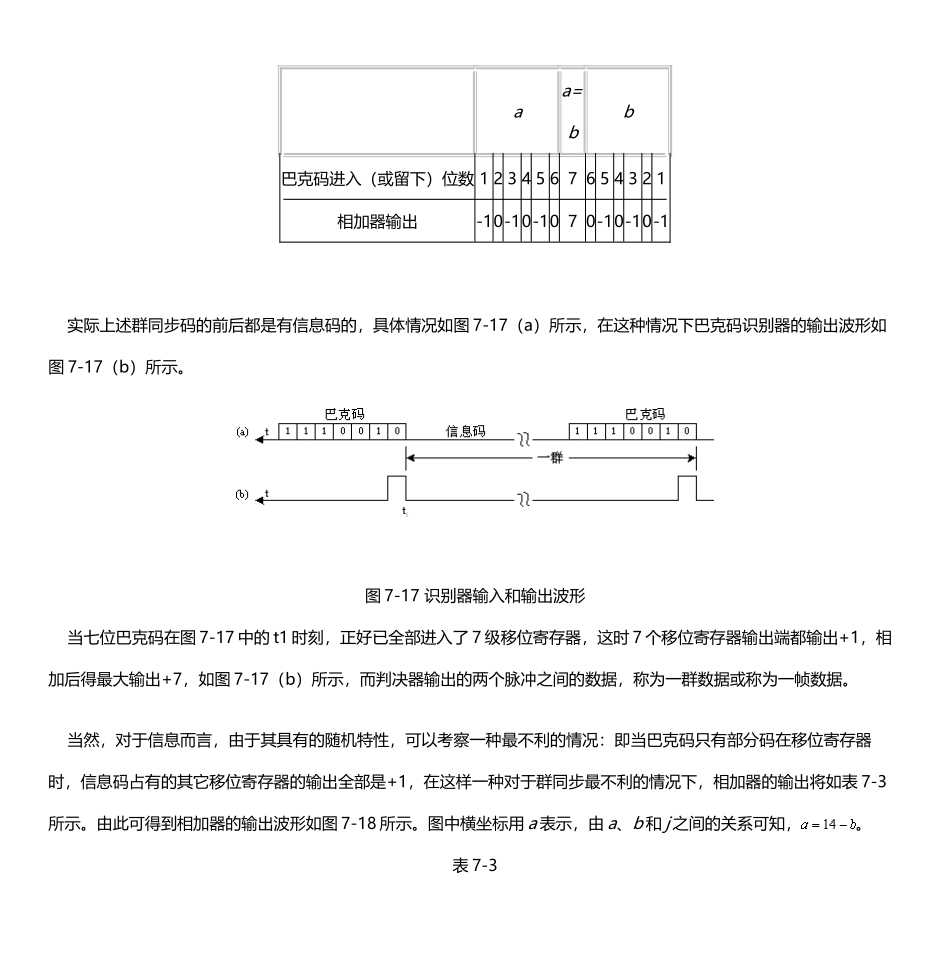

表 7-2 aa=bb巴克码进入（或留下）位数 1 2 3 4 5 6 7 6 5 4 3 2 1相加器输出-10-10-10 7 0-10-10-1 实际上述群同步码的前后都是有信息码的，具体情况如图 7-17（a）所示，在这种情况下巴克码识别器的输出波形如图 7-17（b）所示
图 7-17 识别器输入和输出波形 当七位巴克码在图 7-17 中的 t1 时刻，正好已全部进入了 7 级移位寄存器，这时 7 个移位寄存器输出端都输出+1，相加后得最大输出+7，如图 7-17（b）所示，而判决器输出的两个脉冲之间的数据，称为一群数据或称为一帧数据
当然，对于信息而言，由于其
