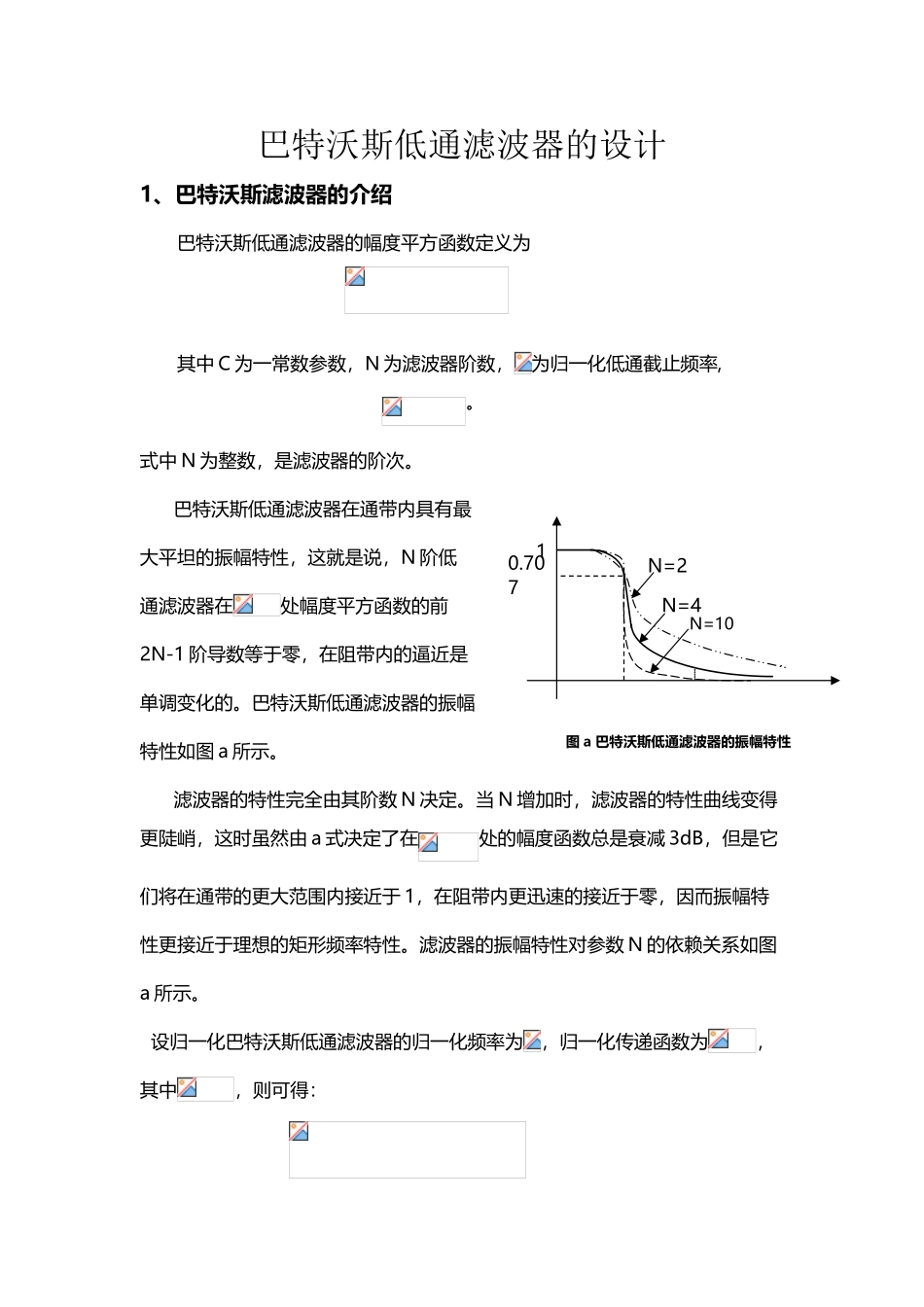

巴特沃斯低通滤波器的设计(4 页)Good is good, but better carries it.精益求精，善益求善。巴特沃斯低通滤波器的设计1、巴特沃斯滤波器的介绍巴特沃斯低通滤波器的幅度平方函数定义为 其中 C 为一常数参数，N 为滤波器阶数，为归一化低通截止频率,。 式中 N 为整数，是滤波器的阶次。巴特沃斯低通滤波器在通带内具有最大平坦的振幅特性，这就是说，N 阶低通滤波器在处幅度平方函数的前2N-1 阶导数等于零，在阻带内的逼近是单调变化的。巴特沃斯低通滤波器的振幅特性如图 a 所示。滤波器的特性完全由其阶数 N 决定。当 N 增加时，滤波器的特性曲线变得更陡峭，这时虽然由 a 式决定了在处的幅度函数总是衰减 3dB，但是它们将在通带的更大范围内接近于 1，在阻带内更迅速的接近于零，因而振幅特性更接近于理想的矩形频率特性。滤波器的振幅特性对参数 N 的依赖关系如图a 所示。 设归一化巴特沃斯低通滤波器的归一化频率为，归一化传递函数为，其中，则可得：N=4N=10N=210.707图 a 巴特沃斯低通滤波器的振幅特性由于所以巴特沃斯滤波器属于全极点滤波器。2、常用设计巴特沃斯低通滤波器指标：通带截止频率；：通带衰减，单位：dB；：阻带起始频率；：阻带衰减，单位：dB。说明：（1）衰减在这里以分贝（dB）为单位；即（2）当时为通常意义上的截止频率。（3）在滤波器设计中常选用归一化的频率，即图b为巴特沃斯低通滤波器指标3、设计巴特沃斯低通滤波器的方法如下：（1）计算归一化频率，。（2） 根据设计要求根据和其中计算巴特沃斯滤波器的参数 C 和阶次 N；注意当时 C=1。（3）利用 N 查表获得归一化巴特沃斯低通原型滤波器的系统函数；（4）令中的得到截止频率为的巴特沃斯低通滤波器的系统函数。4、例题设计试设计一个巴特沃斯低通滤波器，要求截止频率，通带最大衰减，阻带起始频率，阻带最小衰减。解：已知，，，（1）计算归一化频率，。（2）计算出巴特沃斯滤波器的阶次 N 及 C则 选择 N=5。（3）利用 N 查表获得归一化巴特沃斯低通原型滤波器的系统函数；（4）去掉归一化影响5、程序设计代码如下wp=2*pi*5000;ws=2*pi*12000;Rp=2;As=30;[N,wc]=buttord(wp,ws,Rp,As,'s');[B,A]=butter(N,wc,'s');k=0:511;fk=0:14000/512:14000;wk=2*pi*fk;Hk=freqs(B,A,wk);subplot(2,2,1);plot(fk/1000,20*log10(abs(Hk)));grid onxlabel('ƵÂÊ£¨kHz£©');ylabel('·ù¶È£¨dB£©')axis([0, 14...
