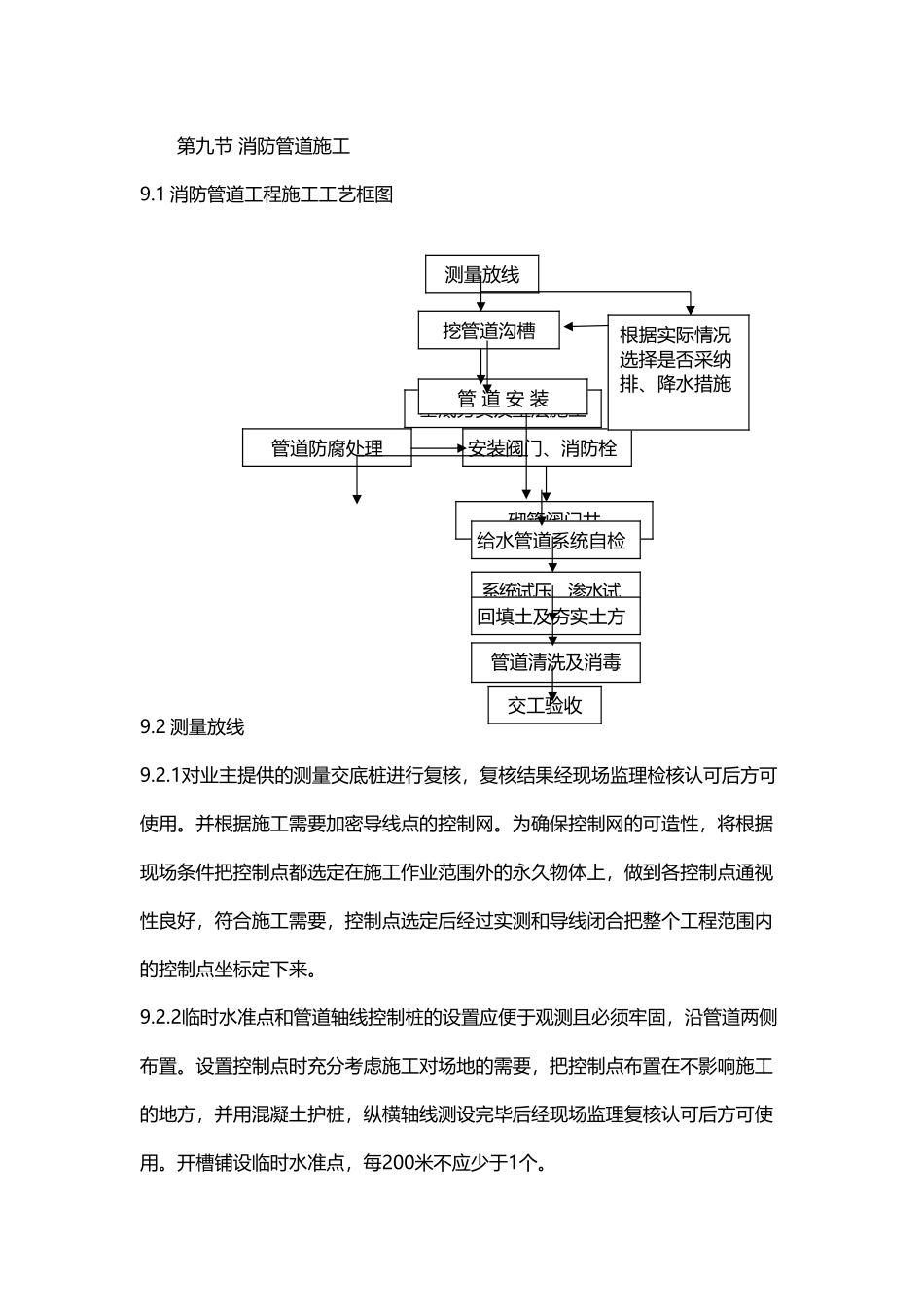

市政消防管道(9 页)Good is good, but better carries it.精益求精，善益求善。第九节 消防管道施工9.1 消防管道工程施工工艺框图9.2 测量放线9.2.1对业主提供的测量交底桩进行复核，复核结果经现场监理检核认可后方可使用。并根据施工需要加密导线点的控制网。为确保控制网的可造性，将根据现场条件把控制点都选定在施工作业范围外的永久物体上，做到各控制点通视性良好，符合施工需要，控制点选定后经过实测和导线闭合把整个工程范围内的控制点坐标定下来。9.2.2临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，沿管道两侧布置。设置控制点时充分考虑施工对场地的需要，把控制点布置在不影响施工的地方，并用混凝土护桩，纵横轴线测设完毕后经现场监理复核认可后方可使用。开槽铺设临时水准点，每200米不应少于1个。测量放线挖管道沟槽基底夯实及垫层施工管 道 安 装安装阀门、消防栓砌筑阀门井给水管道系统自检系统试压、渗水试验管道清洗及消毒回填土及夯实土方收管道防腐处理交工验收根据实际情况选择是否采纳排、降水措施9.2.3 临时水准点、管道轴线控制桩、高程桩应经过复核方能使用，且常常校核。9.2.4 已建管道，构筑物等与本工程衔接的平面位置和高程，开工前应校核。9.2.5 测量施工允许的偏差应控制在下表所规定范围内：项目允许偏差水准测量高程闭合差平地±20 (mm)坡地 ±6 (mm) 导线测量方位角闭合差±40（”）导线测量相对闭合差1/3000直接丈量测距两次较差1/5000注：L 为水准测量闭合线路的长度，以 Km 为单位。 N 为水准或导线测量的测站数。9.3基础垫层的施工（ 1 ） 管 道 基 础 均 采 纳 砂 垫 层 ， 基 础 厚 度 ： 一 般 土 质 ：100mm；较差土质：200mm。当地基承载力小于设计要求时，须对地基先进行补强处理再铺设砂砾基层。（2）基础砂垫层施工。清除基底的杂物和浮土，排干沟底的积水，进行基础铺筑，即在基底铺一层砂。（3）管道基础有地下水时铺垫 20cm 厚、颗粒尺寸 5-40cm 的碎石垫层，上铺厚 50cm 中、细砂垫层；无地水时沟槽底铺设 15cm 厚碎石,上铺 5cm 中、细砂垫层。（4）管道基础支承角应依基础地质条件、地下水位、管径及埋深等条件由设计计算确定。（5）管道基础应按设计要求铺设，厚度不得小于设计规定。基础各部位的压实度应符合有关规定。（6）管道基础在接口部位的凹槽，宜在铺设管道时随铺随挖。凹槽长度按管径大小采纳，宜为 0.4...
