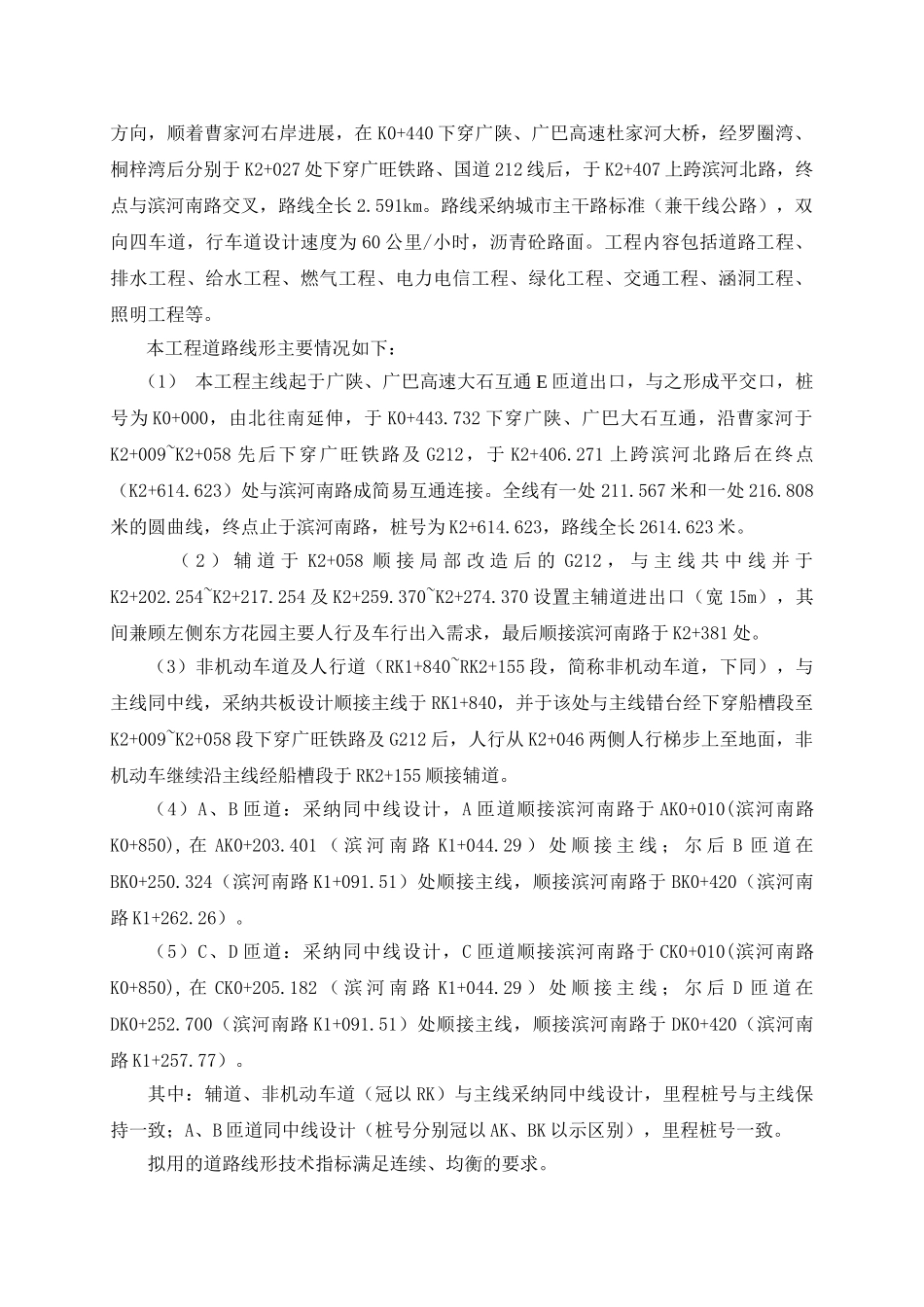

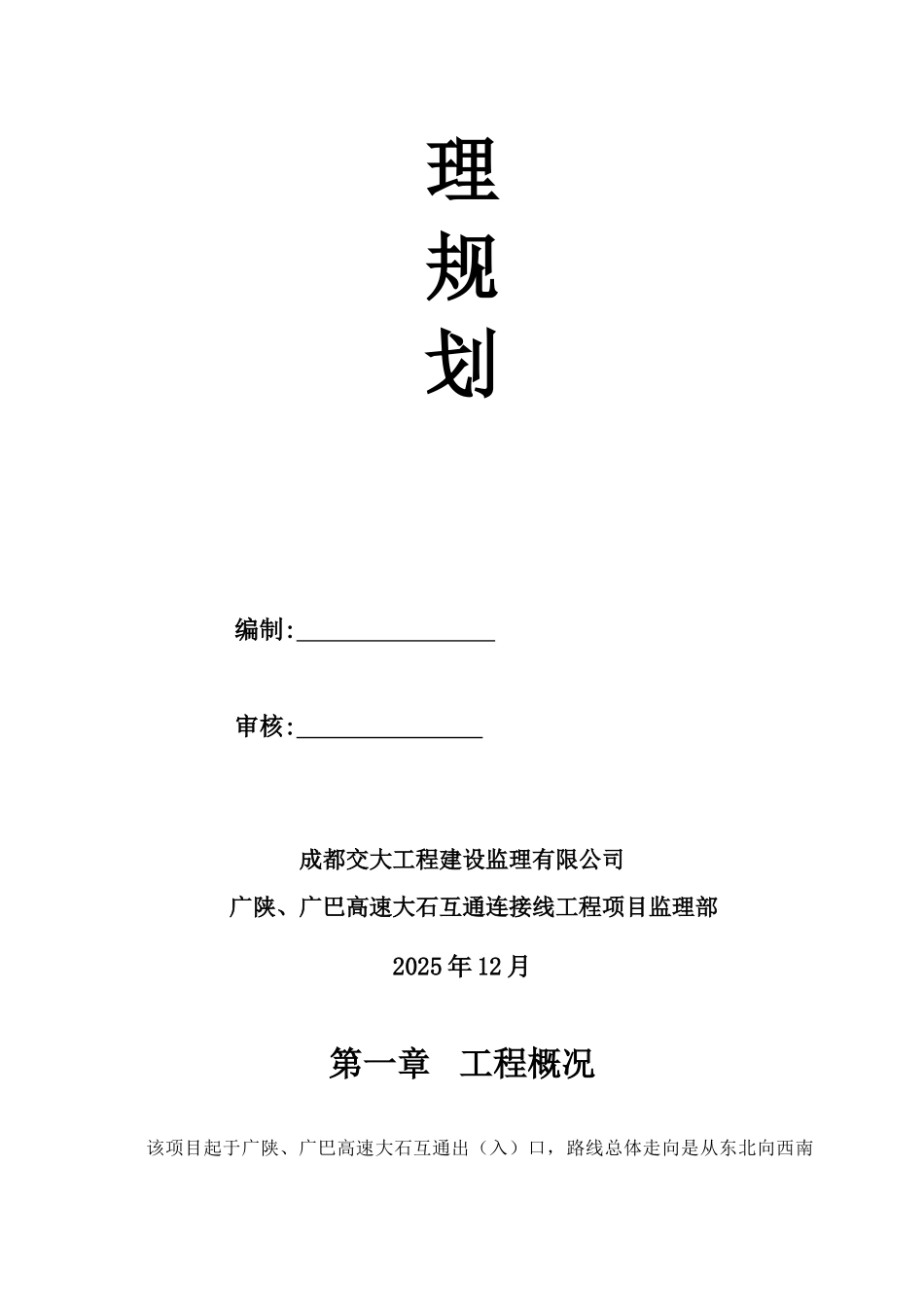

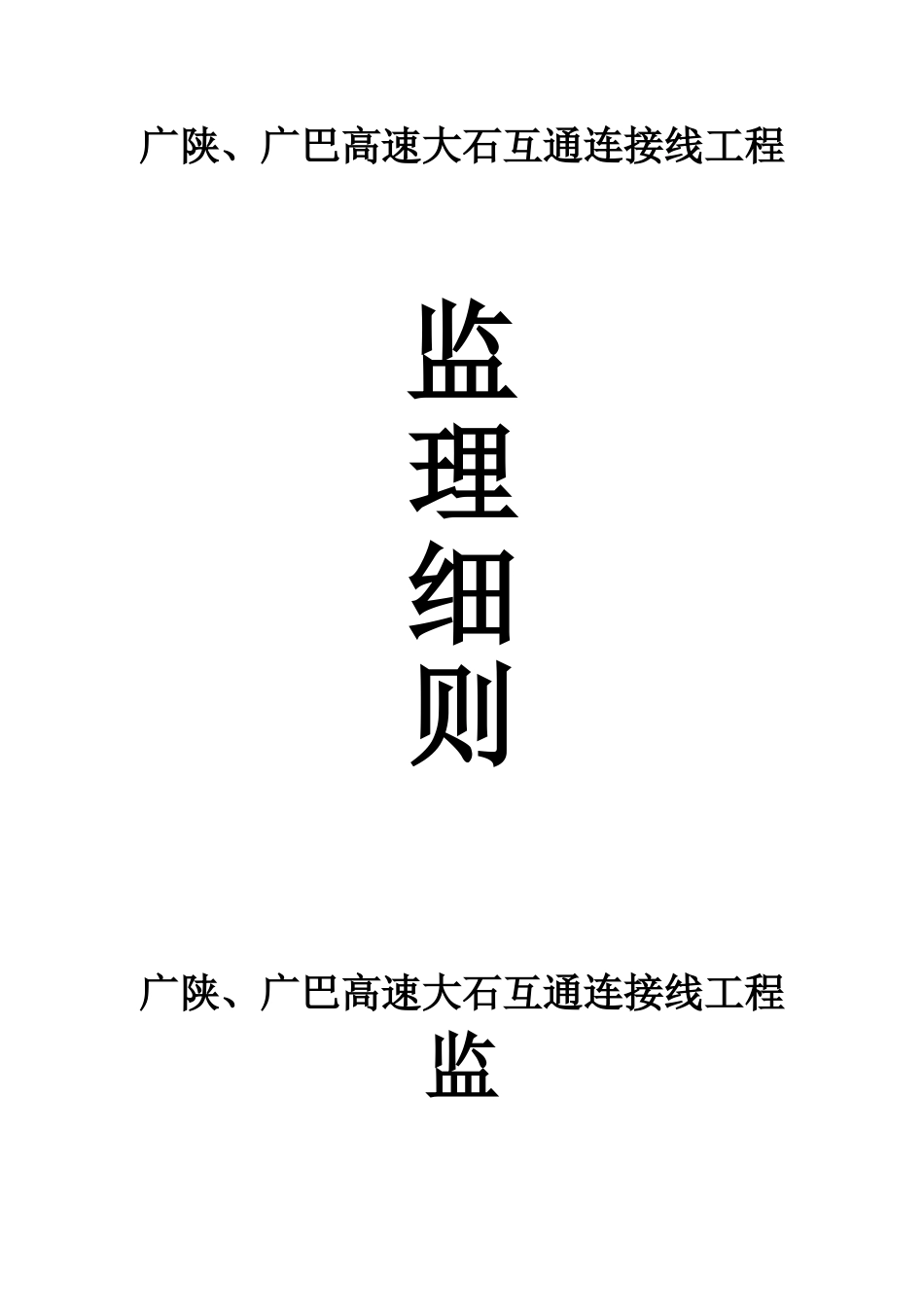

广陕、广巴高速大石互通连接线工程监 理 细则 广陕、广巴高速大石互通连接线工程监 理 规 划编制: 审核: 成都交大工程建设监理有限公司 广陕、广巴高速大石互通连接线工程项目监理部2025 年 12 月第一章工程概况该项目起于广陕、广巴高速大石互通出（入）口，路线总体走向是从东北向西南方向，顺着曹家河右岸进展，在 K0+440 下穿广陕、广巴高速杜家河大桥，经罗圈湾、桐梓湾后分别于 K2+027 处下穿广旺铁路、国道 212 线后，于 K2+407 上跨滨河北路，终点与滨河南路交叉，路线全长 2.591km。路线采纳城市主干路标准（兼干线公路），双向四车道，行车道设计速度为 60 公里/小时，沥青砼路面。工程内容包括道路工程、排水工程、给水工程、燃气工程、电力电信工程、绿化工程、交通工程、涵洞工程、照明工程等。本工程道路线形主要情况如下： （1） 本工程主线起于广陕、广巴高速大石互通 E 匝道出口，与之形成平交口，桩号为 K0+000，由北往南延伸，于 K0+443.732 下穿广陕、广巴大石互通，沿曹家河于K2+009~K2+058 先后下穿广旺铁路及 G212，于 K2+406.271 上跨滨河北路后在终点（K2+614.623）处与滨河南路成简易互通连接。全线有一处 211.567 米和一处 216.808米的圆曲线，终点止于滨河南路，桩号为 K2+614.623，路线全长 2614.623 米。 （ 2 ） 辅 道 于 K2+058 顺 接 局 部 改 造 后 的 G212 ， 与 主 线 共 中 线 并 于K2+202.254~K2+217.254 及 K2+259.370~K2+274.370 设置主辅道进出口（宽 15m），其间兼顾左侧东方花园主要人行及车行出入需求，最后顺接滨河南路于 K2+381 处。（3）非机动车道及人行道（RK1+840~RK2+155 段，简称非机动车道，下同），与主线同中线，采纳共板设计顺接主线于 RK1+840，并于该处与主线错台经下穿船槽段至K2+009~K2+058 段下穿广旺铁路及 G212 后，人行从 K2+046 两侧人行梯步上至地面，非机动车继续沿主线经船槽段于 RK2+155 顺接辅道。（4）A、B 匝道：采纳同中线设计，A 匝道顺接滨河南路于 AK0+010(滨河南路K0+850), 在 AK0+203.401 （ 滨 河 南 路 K1+044.29 ） 处 顺 接 主 线 ； 尔 后 B 匝 道 在BK0+250.324（滨河南路 K1+091.51）处顺接主线，顺接滨河南路于 BK0+420（滨河南路 K1+262.26）。（5）C、D 匝道：采纳同中线设计，C 匝道顺接滨河南路于 CK0+010(滨河南路K0+850), 在 CK0...
