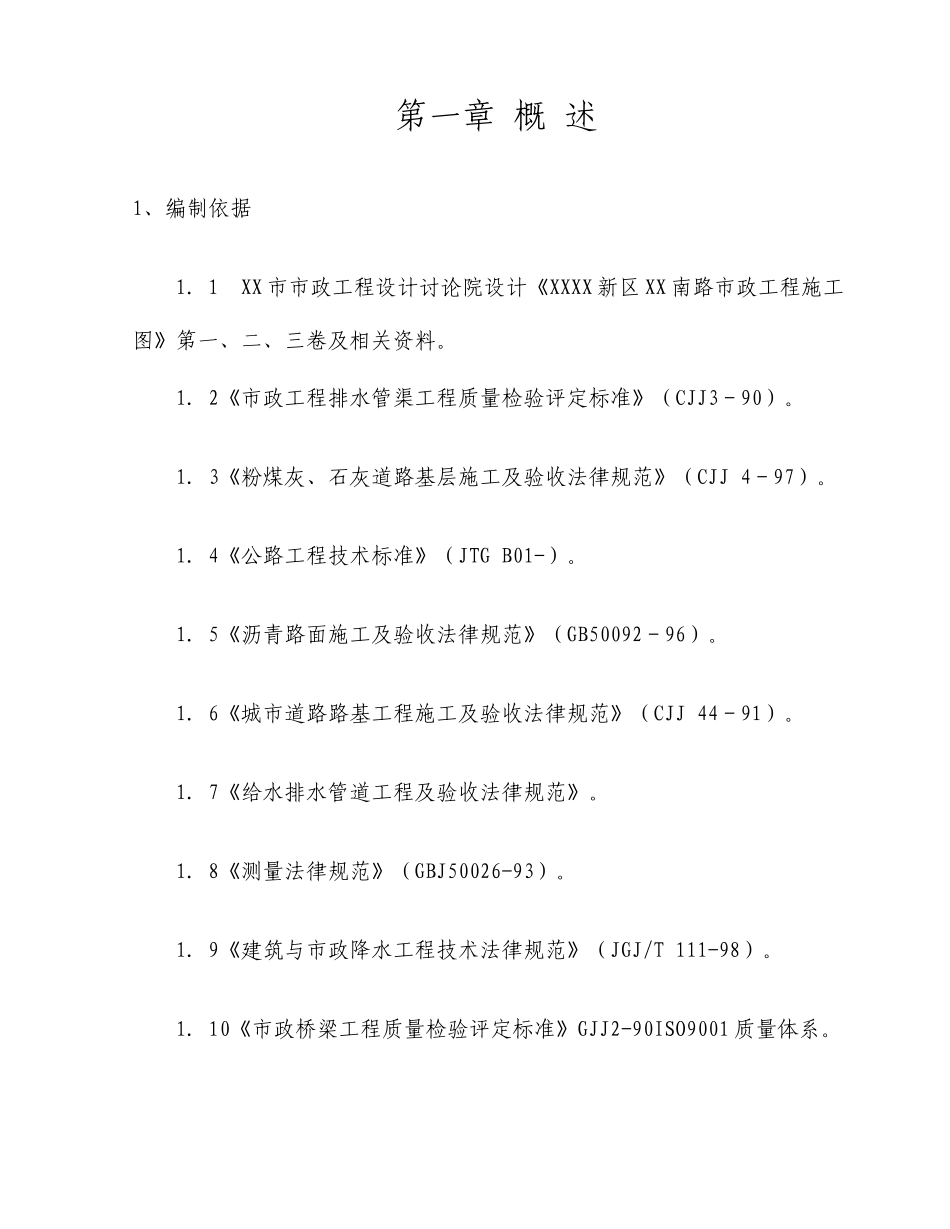

第一章 概 述 1、编制依据 1. 1 XX 市市政工程设计讨论院设计《XXXX 新区 XX 南路市政工程施工图》第一、二、三卷及相关资料。 1. 2《市政工程排水管渠工程质量检验评定标准》（CJJ3－90）。 1. 3《粉煤灰、石灰道路基层施工及验收法律规范》（CJJ 4－97）。 1. 4《公路工程技术标准》（JTG B01-）。 1. 5《沥青路面施工及验收法律规范》（GB50092－96）。 1. 6《城市道路路基工程施工及验收法律规范》（CJJ 44－91）。 1. 7《给水排水管道工程及验收法律规范》。 1. 8《测量法律规范》（GBJ50026-93）。 1. 9《建筑与市政降水工程技术法律规范》（JGJ/T 111-98）。 1. 10《市政桥梁工程质量检验评定标准》GJJ2-90ISO9001 质量体系。 1. 11 要求执行国家、XX 市及关于部委现行技术标准、施工法律规范、规定、规程、验收标准及相关标准图集。 2、工程概况 本工程项目位于 XX 市 XX 新区二期西侧，包含道路、雨水、污水施工图中全部施工内容。 2.1 道路工程概述 XX 南路道路起点桩号 K0＋000，接雁翔路；终点桩号 K1＋137.558，接公园南路，道路总长 1137.558 米。正常段道路规划红线宽度为 30 米，单幅路，其中车行道宽 15 米，两侧路侧带各宽 7.5 米，其中机非隔离带各宽 2米，非机动车道各宽 2.5 米,人行道宽 3 米。机动车道横坡为 1.5%,非机动车道和人行道在同一高程平面上横坡均为 2.0%; 渠化段道路规划红线宽度为 40 米，双幅路，其中中央分隔带宽 2 米,两侧机动车道各宽 11.5 米，两侧路侧带各宽 7.5 米，其中机非隔离带各宽 2 米，非机动车道各宽 2.5 米,人行道宽 3 米。机动车道横坡为 0.95%,非机动车道和人行道在同一高程平面上横坡均为 2.0% 道路结构按Ⅰ级城市次干路标准设计，路面结构机动道全部实行面层为12cm 厚沥青砼（上面层为 5cm 厚 AC-13C 细粒式沥青砼，下面层为 7cm 厚AC-20C 中粒式沥青砼），基层实行双基层，上基层为 30cm 厚二灰碎石，下基层为 20cm 厚石灰土。非机动道全部实行面层为 8cm 厚沥青砼（上面层为 4cm厚AC-13C 细粒式沥青砼，下面层为 4cm 厚 AC-20C 中粒式沥青砼），基层实行双基层，上基层为 15cm 厚二灰碎石，下基层为 20cm 厚石灰土。 人行道实行 15cm 厚 5%石灰土基层，上浇筑 5cmC20 小石子水泥砼和2cmM10 水泥砂浆,面层铺 6cm 火烧面花岗岩。路缘石实行 C30 预制路缘石（型号：...
