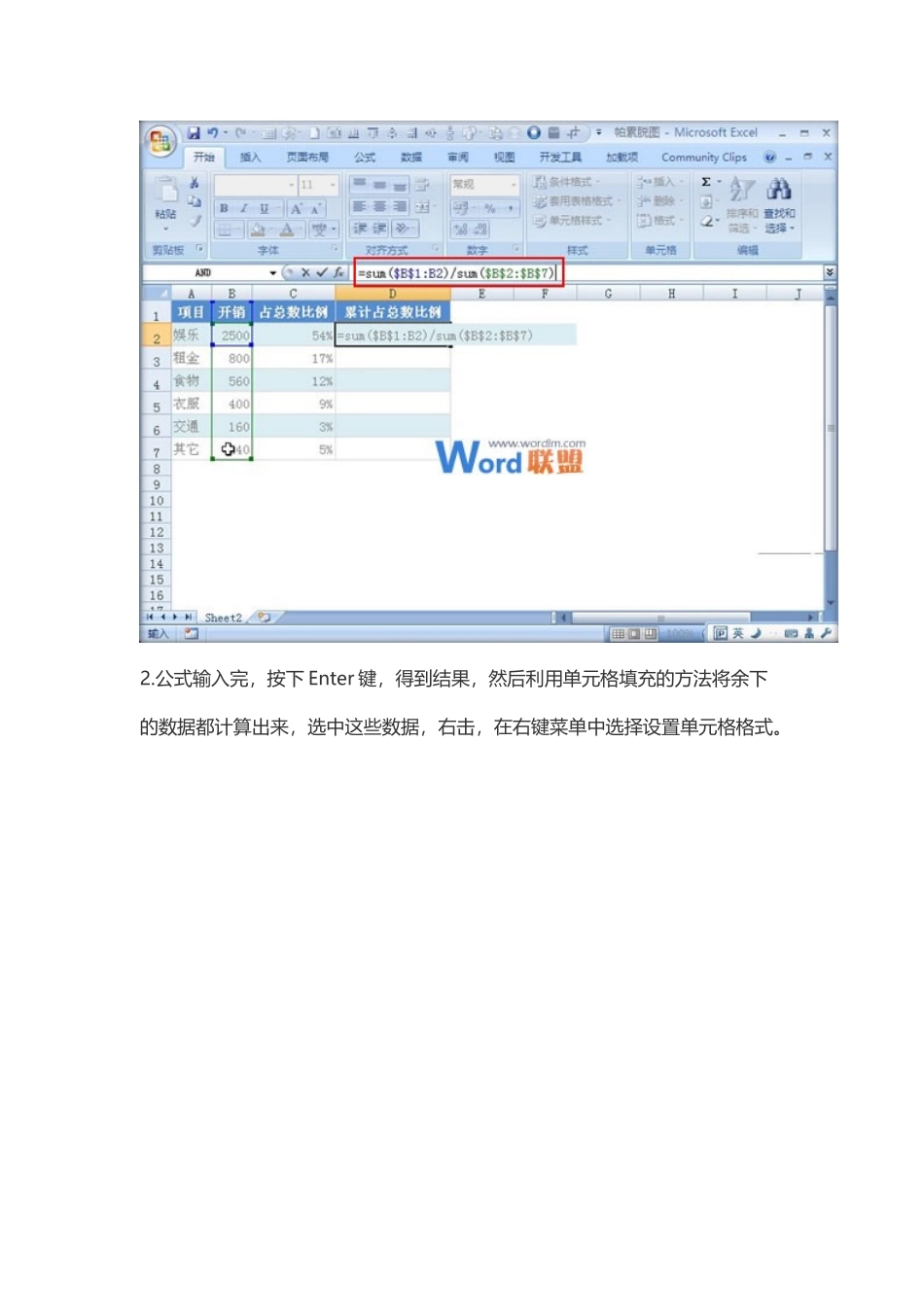

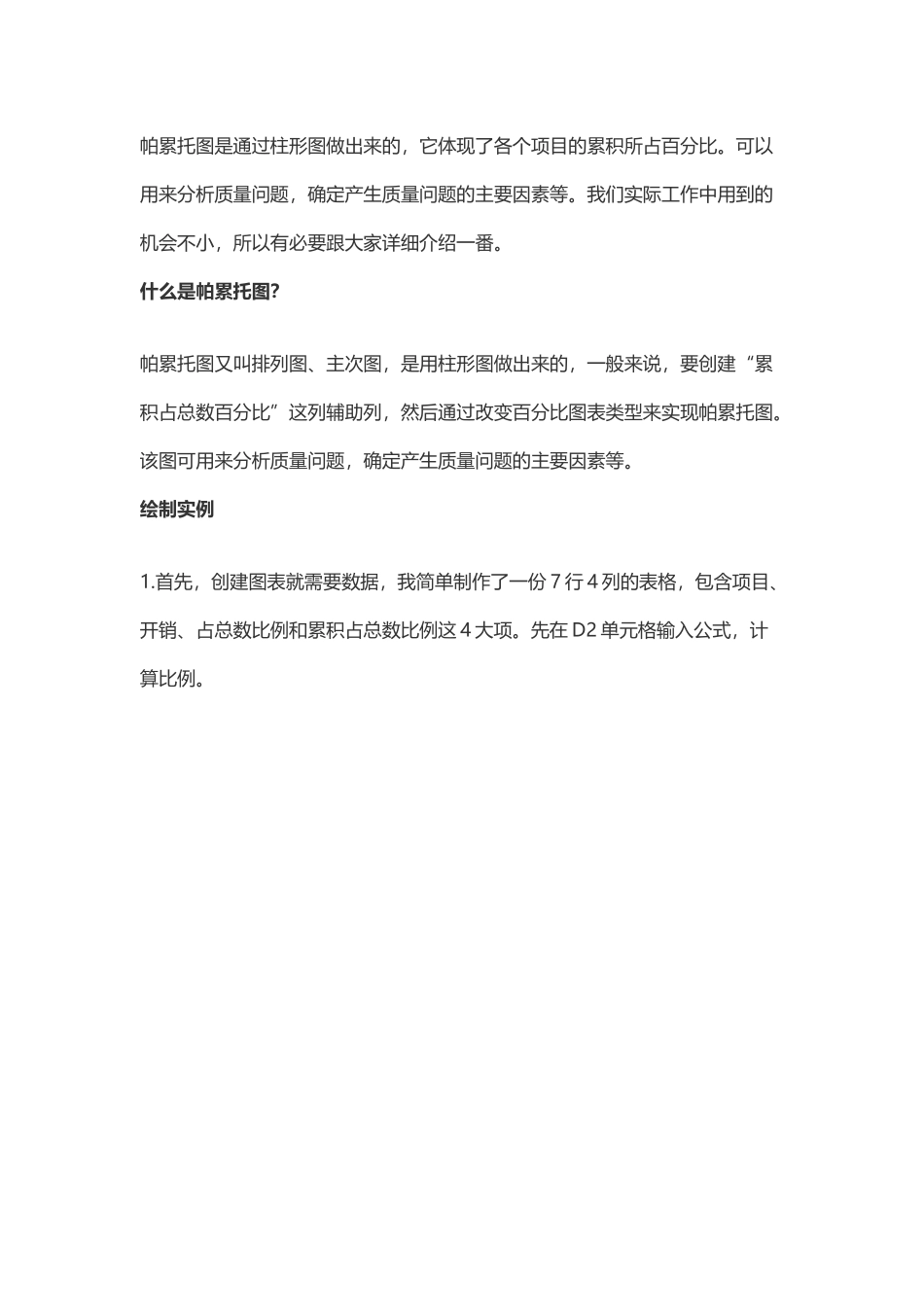

帕累托分析图(9 页)Good is good, but better carries it.精益求精,善益求善。帕累托图是通过柱形图做出来的,它体现了各个项目的累积所占百分比。可以用来分析质量问题,确定产生质量问题的主要因素等。我们实际工作中用到的机会不小,所以有必要跟大家详细介绍一番。什么是帕累托图?帕累托图又叫排列图、主次图,是用柱形图做出来的,一般来说,要创建“累积占总数百分比”这列辅助列,然后通过改变百分比图表类型来实现帕累托图。该图可用来分析质量问题,确定产生质量问题的主要因素等。绘制实例1.首先,创建图表就需要数据,我简单制作了一份 7 行 4 列的表格,包含项目、开销、占总数比例和累积占总数比例这 4 大项。先在 D2 单元格输入公式,计算比例。2.公式输入完,按下 Enter 键,得到结果,然后利用单元格填充的方法将余下的数据都计算出来,选中这些数据,右击,在右键菜单中选择设置单元格格式。3.弹出设置单元格格式对话框,将分类选择为百分比,小数位数为 0,单击确定,这样做的目的是将小数转为整数百分比形式。4.选中表格中的 A、B 和 D 列,单击菜单栏---“插入”--“柱形图”--“二维柱形图”,选择第一个簇状柱形图。5.图表插入之后,点击“格式”选项卡下图表区右侧的小三角箭头,选择“系列累计占总数比例”。6.这样可以选中横坐标轴中的系列,比起我们手动选取容易多了,选中之后,右击,设置数据系列格式。7.弹出设置数据系列格式界面,在系列选项标签中,勾选系列绘制在次坐标轴。8.图表发生变化,选中图表中红色柱形区域,右击,从右键菜单中选择更改系列图表类型。9.弹出更改图表类型对话框,我们将先前的图表类型改为折线图,带数据分布的折线图。10.最后,完成帕累托图的绘制,蓝色柱形表示开销,红色曲线反映了累计占总数的比例情况。'>…;:$、?|、.\{,&—;:…、],、,】~,【】~
