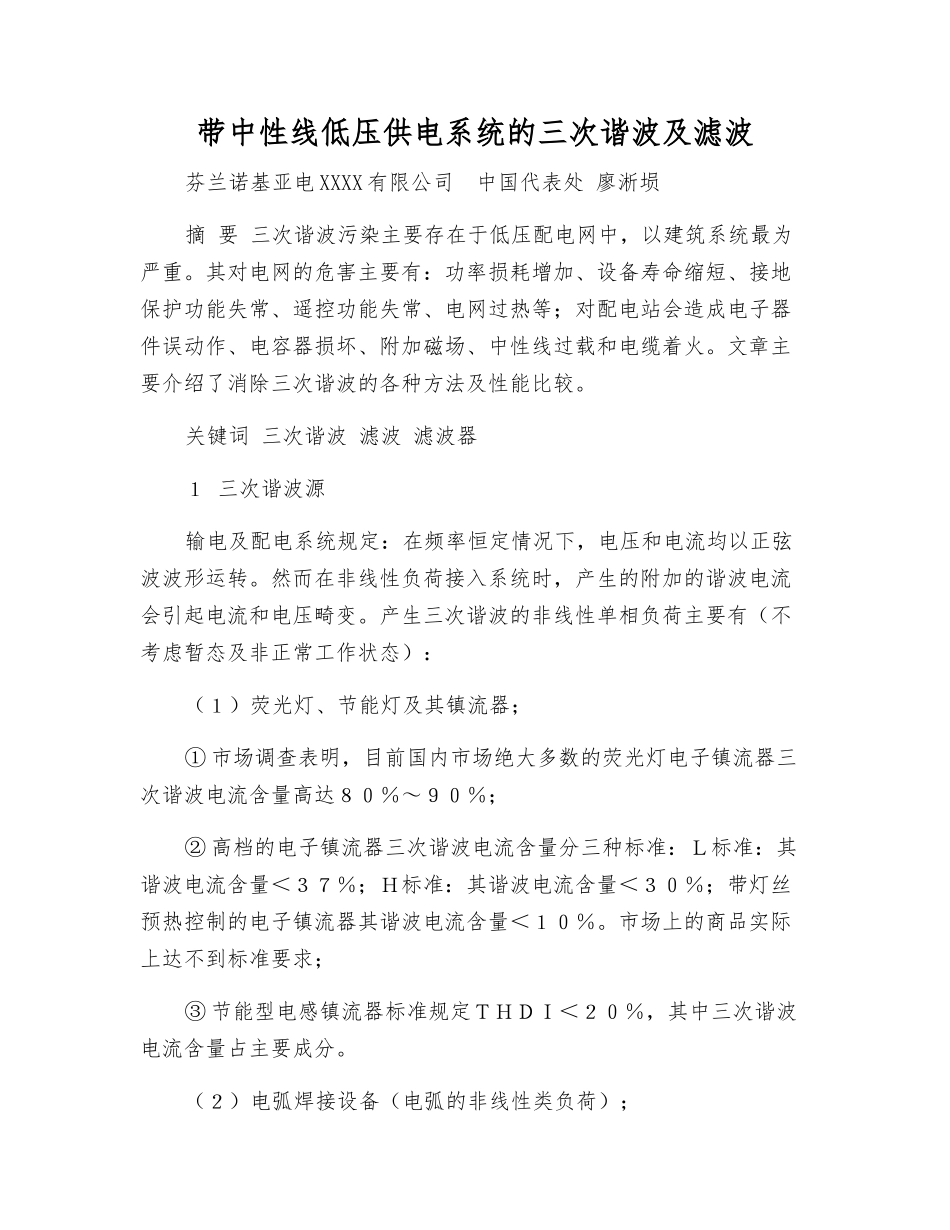

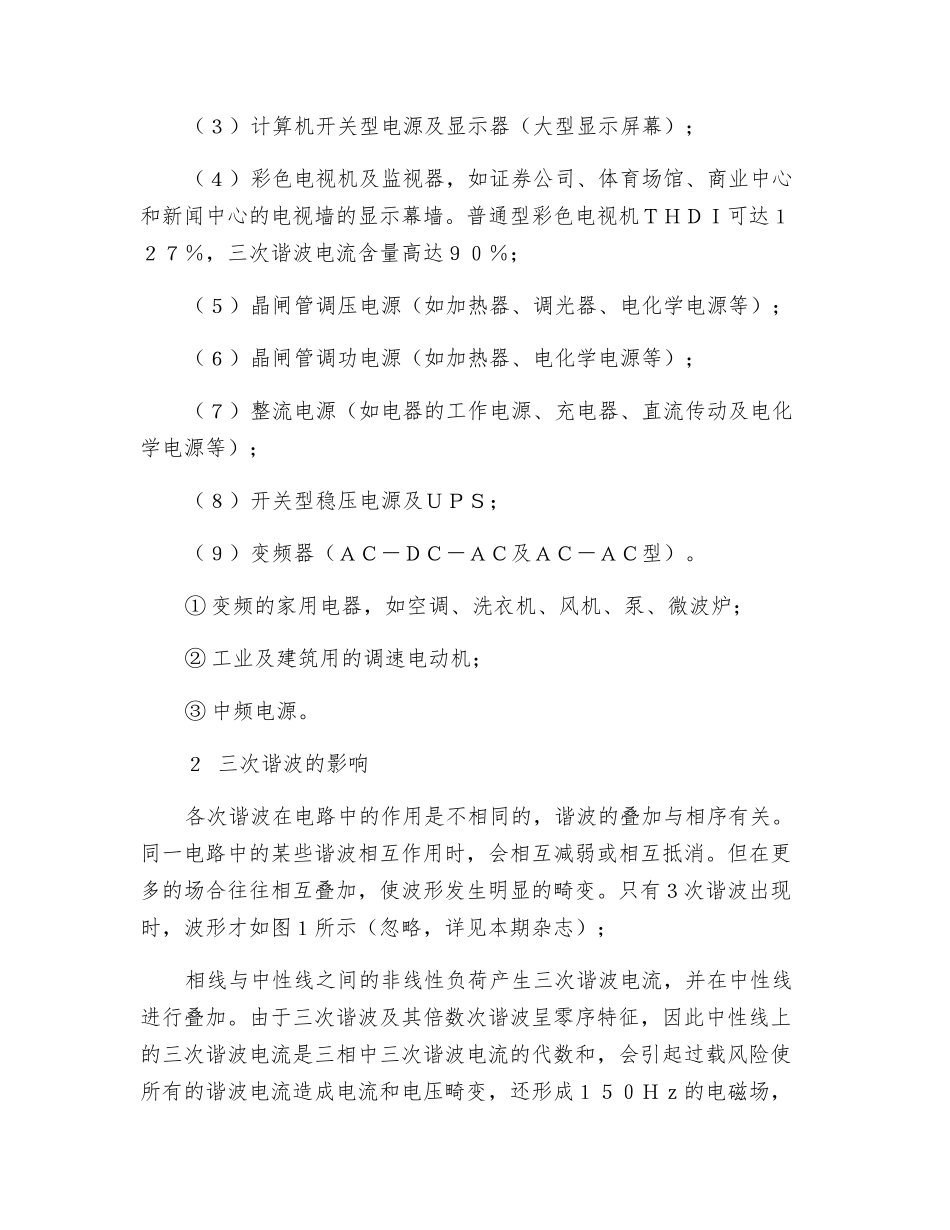

带中性线低压供电系统的三次谐波及滤波芬兰诺基亚电 XXXX 有限公司 中国代表处 廖淅埙摘 要 三次谐波污染主要存在于低压配电网中，以建筑系统最为严重。其对电网的危害主要有：功率损耗增加、设备寿命缩短、接地保护功能失常、遥控功能失常、电网过热等；对配电站会造成电子器件误动作、电容器损坏、附加磁场、中性线过载和电缆着火。文章主要介绍了消除三次谐波的各种方法及性能比较。关键词 三次谐波 滤波 滤波器１ 三次谐波源输电及配电系统规定：在频率恒定情况下，电压和电流均以正弦波波形运转。然而在非线性负荷接入系统时，产生的附加的谐波电流会引起电流和电压畸变。产生三次谐波的非线性单相负荷主要有（不考虑暂态及非正常工作状态）：（１）荧光灯、节能灯及其镇流器；① 市场调查表明，目前国内市场绝大多数的荧光灯电子镇流器三次谐波电流含量高达８０％～９０％；② 高档的电子镇流器三次谐波电流含量分三种标准：Ｌ标准：其谐波电流含量＜３７％；Ｈ标准：其谐波电流含量＜３０％；带灯丝预热控制的电子镇流器其谐波电流含量＜１０％。市场上的商品实际上达不到标准要求；③ 节能型电感镇流器标准规定ＴＨＤＩ＜２０％，其中三次谐波电流含量占主要成分。（２）电弧焊接设备（电弧的非线性类负荷）；（３）计算机开关型电源及显示器（大型显示屏幕）；（４）彩色电视机及监视器，如证券公司、体育场馆、商业中心和新闻中心的电视墙的显示幕墙。普通型彩色电视机ＴＨＤＩ可达１２７％，三次谐波电流含量高达９０％；（５）晶闸管调压电源（如加热器、调光器、电化学电源等）；（６）晶闸管调功电源（如加热器、电化学电源等）；（７）整流电源（如电器的工作电源、充电器、直流传动及电化学电源等）；（８）开关型稳压电源及ＵＰＳ；（９）变频器（ＡＣ－ＤＣ－ＡＣ及ＡＣ－ＡＣ型）。① 变频的家用电器，如空调、洗衣机、风机、泵、微波炉；② 工业及建筑用的调速电动机；③ 中频电源。２ 三次谐波的影响各次谐波在电路中的作用是不相同的，谐波的叠加与相序有关。同一电路中的某些谐波相互作用时，会相互减弱或相互抵消。但在更多的场合往往相互叠加，使波形发生明显的畸变。只有３次谐波出现时，波形才如图１所示（忽略，详见本期杂志）；相线与中性线之间的非线性负荷产生三次谐波电流，并在中性线进行叠加。由于三次谐波及其倍数次谐波呈零序特征，因此中性线上的三次谐波电流是三相中三次谐波电流的代数和...
