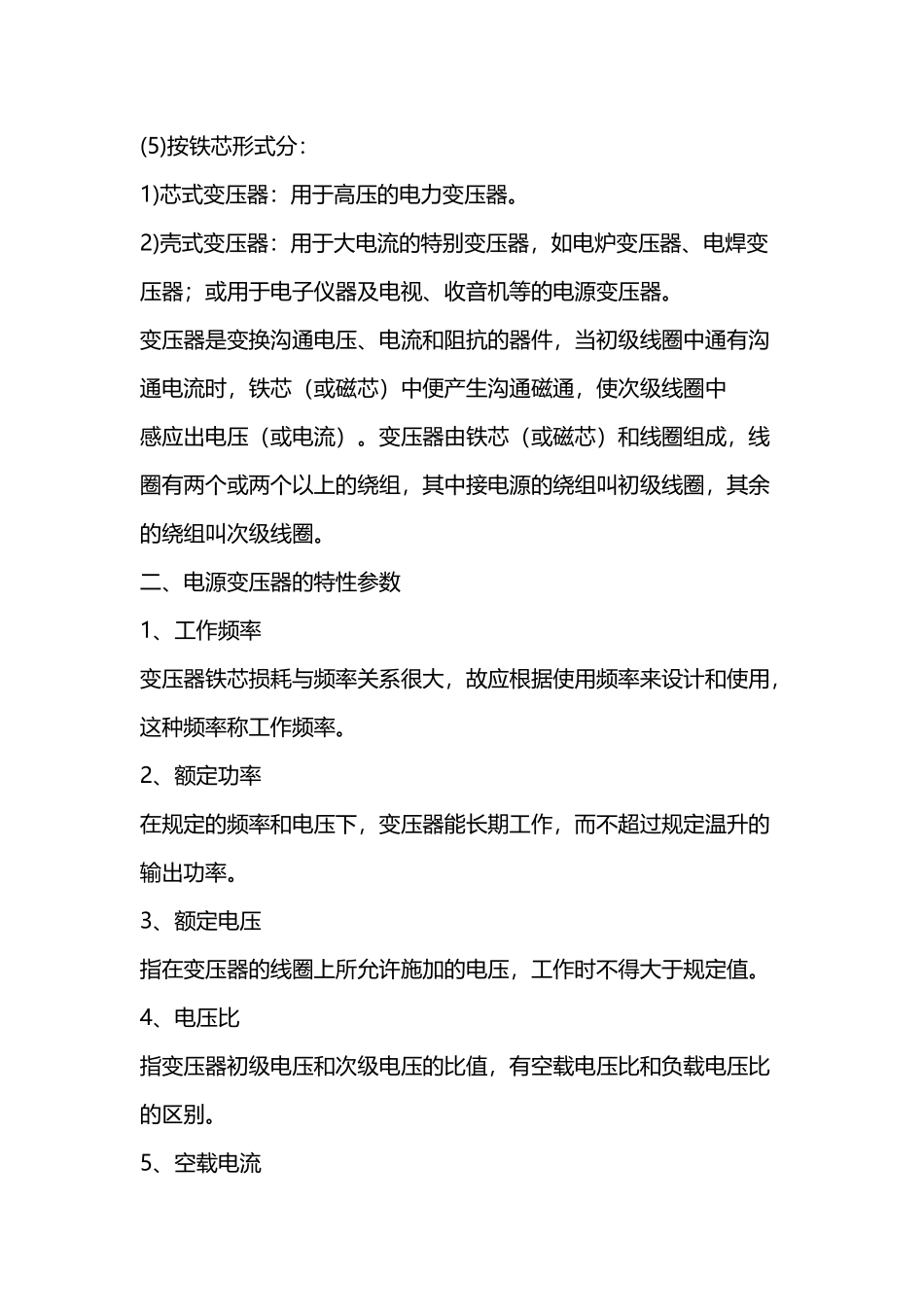

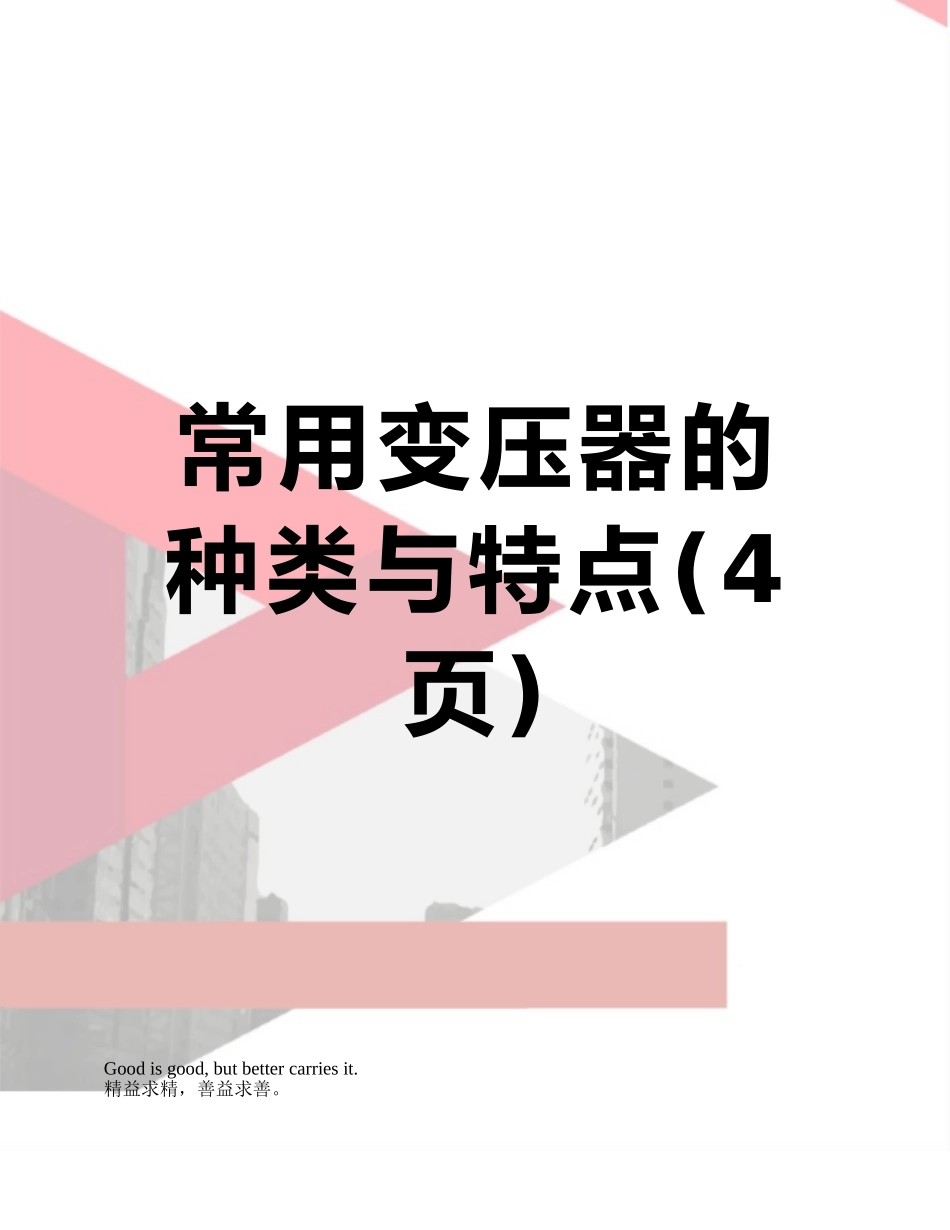

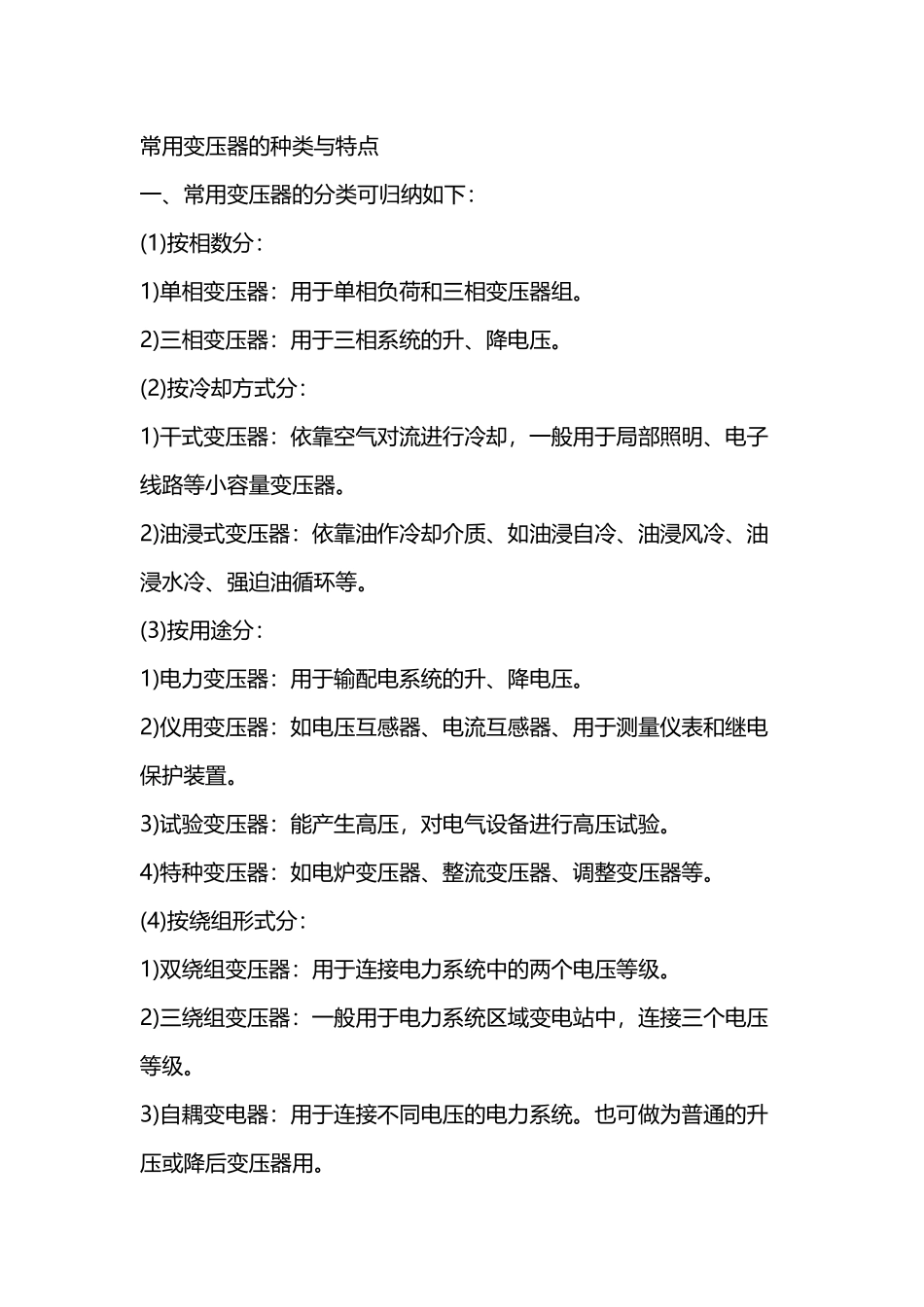

常用变压器的种类与特点(4页)Good is good, but better carries it.精益求精,善益求善。常用变压器的种类与特点一、常用变压器的分类可归纳如下:(1)按相数分:1)单相变压器:用于单相负荷和三相变压器组。2)三相变压器:用于三相系统的升、降电压。(2)按冷却方式分:1)干式变压器:依靠空气对流进行冷却,一般用于局部照明、电子线路等小容量变压器。2)油浸式变压器:依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。(3)按用途分:1)电力变压器:用于输配电系统的升、降电压。2)仪用变压器:如电压互感器、电流互感器、用于测量仪表和继电保护装置。3)试验变压器:能产生高压,对电气设备进行高压试验。4)特种变压器:如电炉变压器、整流变压器、调整变压器等。(4)按绕组形式分:1)双绕组变压器:用于连接电力系统中的两个电压等级。2)三绕组变压器:一般用于电力系统区域变电站中,连接三个电压等级。3)自耦变电器:用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。(5)按铁芯形式分:1)芯式变压器:用于高压的电力变压器。2)壳式变压器:用于大电流的特别变压器,如电炉变压器、电焊变压器;或用于电子仪器及电视、收音机等的电源变压器。变压器是变换沟通电压、电流和阻抗的器件,当初级线圈中通有沟通电流时,铁芯(或磁芯)中便产生沟通磁通,使次级线圈中感应出电压(或电流)。变压器由铁芯(或磁芯)和线圈组成,线圈有两个或两个以上的绕组,其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈。二、电源变压器的特性参数1、工作频率变压器铁芯损耗与频率关系很大,故应根据使用频率来设计和使用,这种频率称工作频率。2、额定功率在规定的频率和电压下,变压器能长期工作,而不超过规定温升的输出功率。3、额定电压指在变压器的线圈上所允许施加的电压,工作时不得大于规定值。4、电压比指变压器初级电压和次级电压的比值,有空载电压比和负载电压比的区别。5、空载电流变压器次级开路时,初级仍有一定的电流,这部分电流称为空载电流。空载电流由磁化电流(产生磁通)和铁损电流(由铁芯损耗引起)组成。对于 50Hz 电源变压器而言,空载电流基本上等于磁化电流。6、空载损耗指变压器次级开路时,在初级测得功率损耗。主要损耗是铁芯损耗,其次是空载电流在初级线圈铜阻上产生的损耗(铜损),这部分损耗很小。7、效率 指次级功率 P2 与初级功率 P1 比值的百分比。通常变压器的额定功率...
