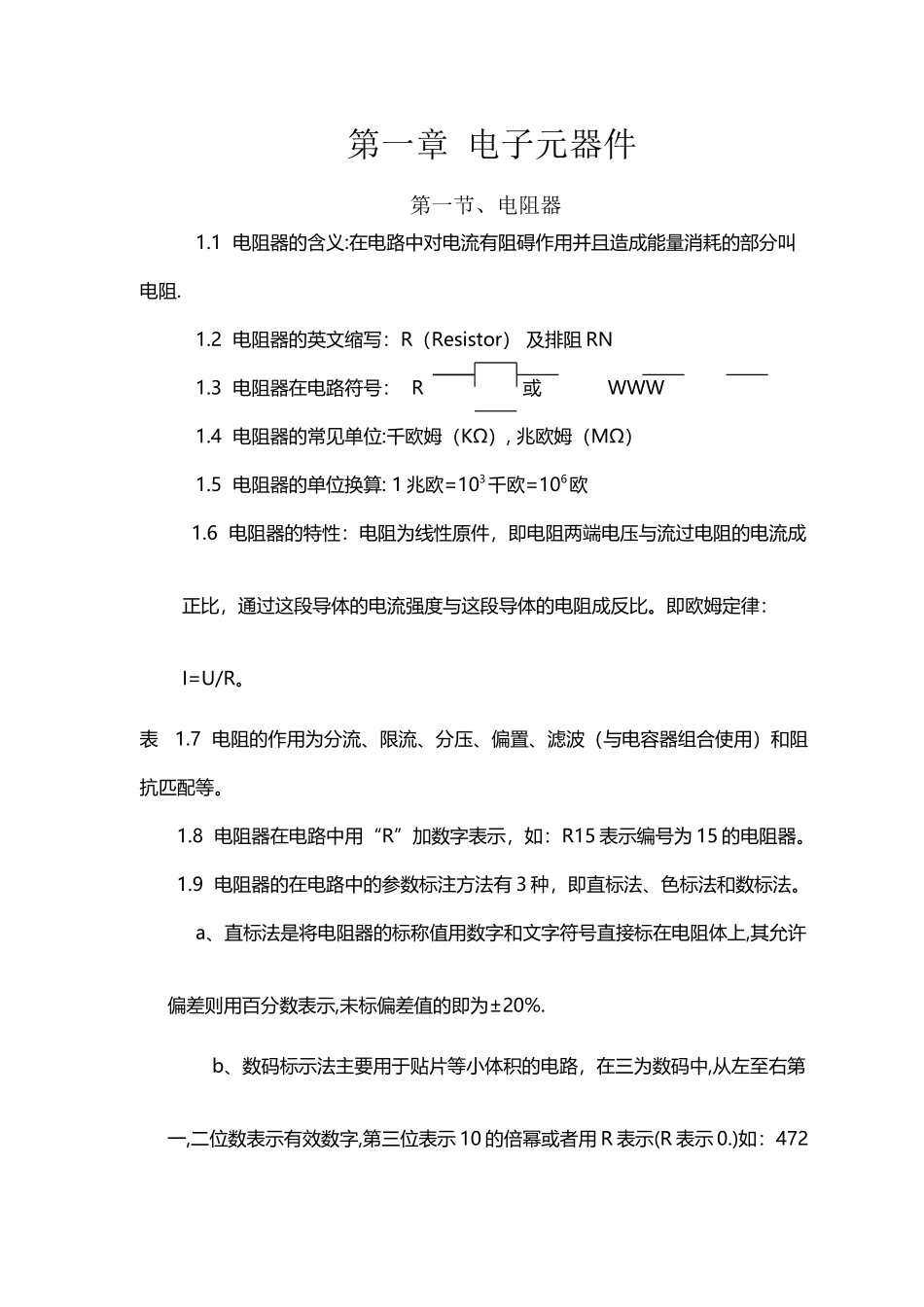

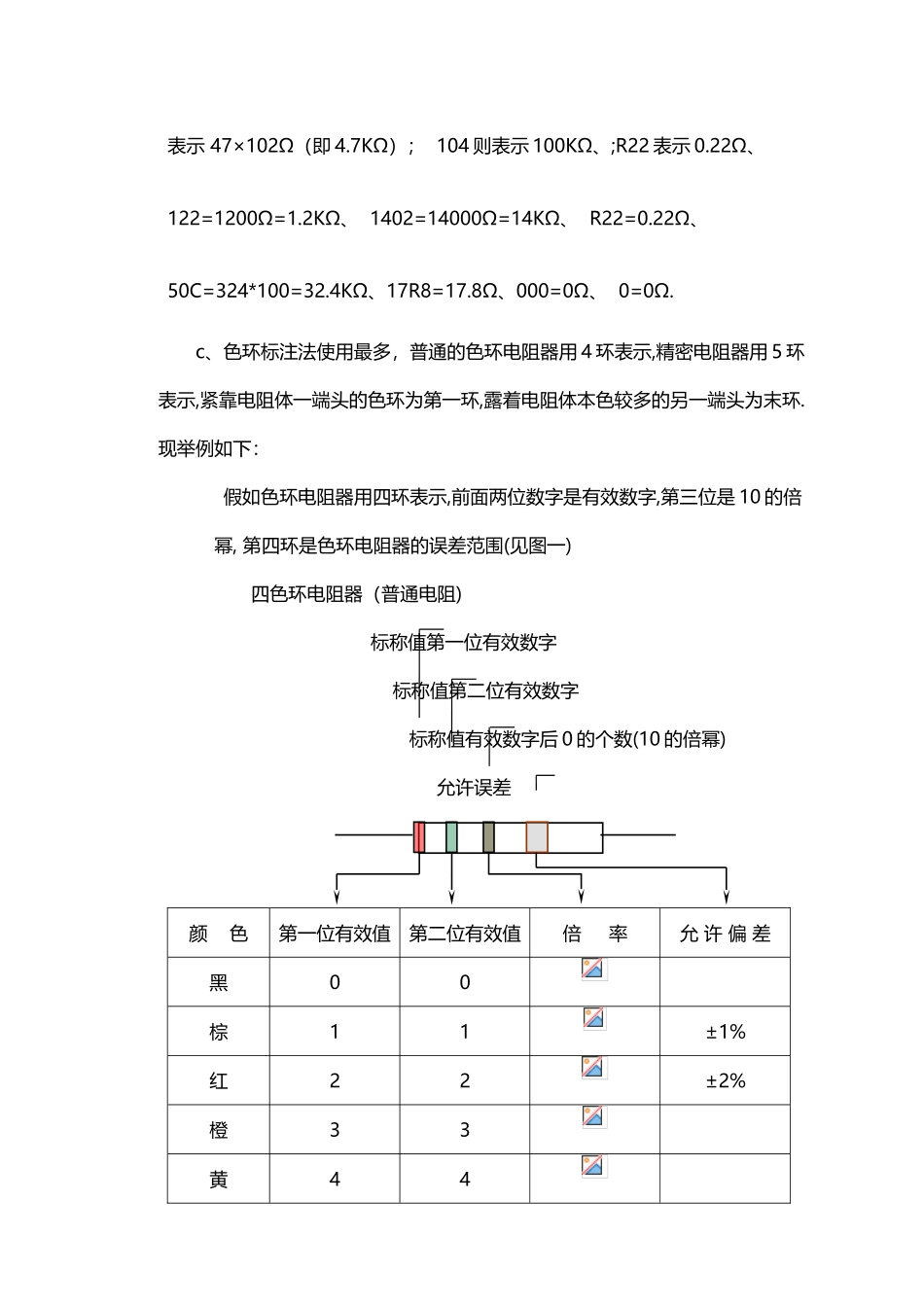

常用电子元器件大全(34 页)Good is good, but better carries it.精益求精，善益求善。 第一章 电子元器件 第一节、电阻器1.1 电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻.1.2 电阻器的英文缩写：R（Resistor） 及排阻 RN1.3 电阻器在电路符号： R 或 WWW1.4 电阻器的常见单位:千欧姆（KΩ）, 兆欧姆（MΩ）1.5 电阻器的单位换算: 1 兆欧=103千欧=106欧1.6 电阻器的特性：电阻为线性原件，即电阻两端电压与流过电阻的电流成正比，通过这段导体的电流强度与这段导体的电阻成反比。即欧姆定律：I=U/R。表 1.7 电阻的作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。1.8 电阻器在电路中用“R”加数字表示，如：R15 表示编号为 15 的电阻器。1.9 电阻器的在电路中的参数标注方法有 3 种，即直标法、色标法和数标法。a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差则用百分数表示,未标偏差值的即为±20%. b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字,第三位表示 10 的倍幂或者用 R 表示(R 表示 0.)如：472 表示 47×102Ω（即 4.7KΩ）； 104 则表示 100KΩ、;R22 表示 0.22Ω、 122=1200Ω=1.2KΩ、 1402=14000Ω=14KΩ、 R22=0.22Ω、 50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、 0=0Ω.c、色环标注法使用最多，普通的色环电阻器用 4 环表示,精密电阻器用 5 环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下：假如色环电阻器用四环表示,前面两位数字是有效数字,第三位是 10 的倍幂, 第四环是色环电阻器的误差范围(见图一) 四色环电阻器（普通电阻) 标称值第一位有效数字 标称值第二位有效数字 标称值有效数字后 0 的个数(10 的倍幂) 允许误差 颜 色第一位有效值第二位有效值倍 率允 许 偏 差黑00棕11±1%红22±2%橙33黄44绿55±0.5%蓝66±0.25%紫77±0.1%灰88白99―20% ~ +50%金5%银10%无色20%图 1-1 两位有效数字阻值的色环表示法假如色环电阻器用五环表示,前面三位数字是有效数字,第四位是 10 的倍幂. 第五环是色环电阻器的误差范围.(见图二)五色环电阻器（精密电阻） 标称值第一位有效数字 标称值第二位有效数字 标称值第三位有效数字 标称值有效数字后 0 的个数(10 的倍幂) 允许误差颜...
