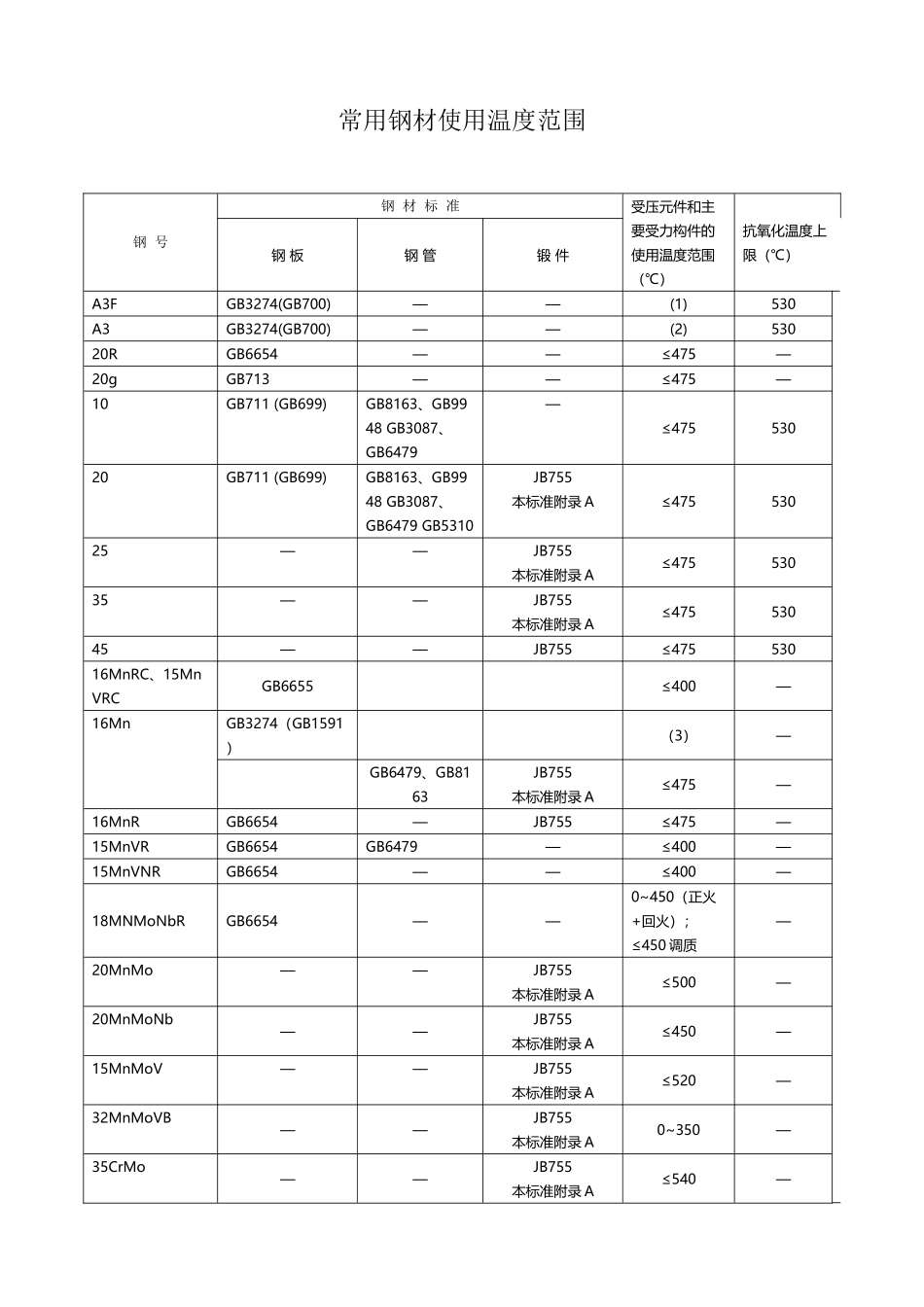

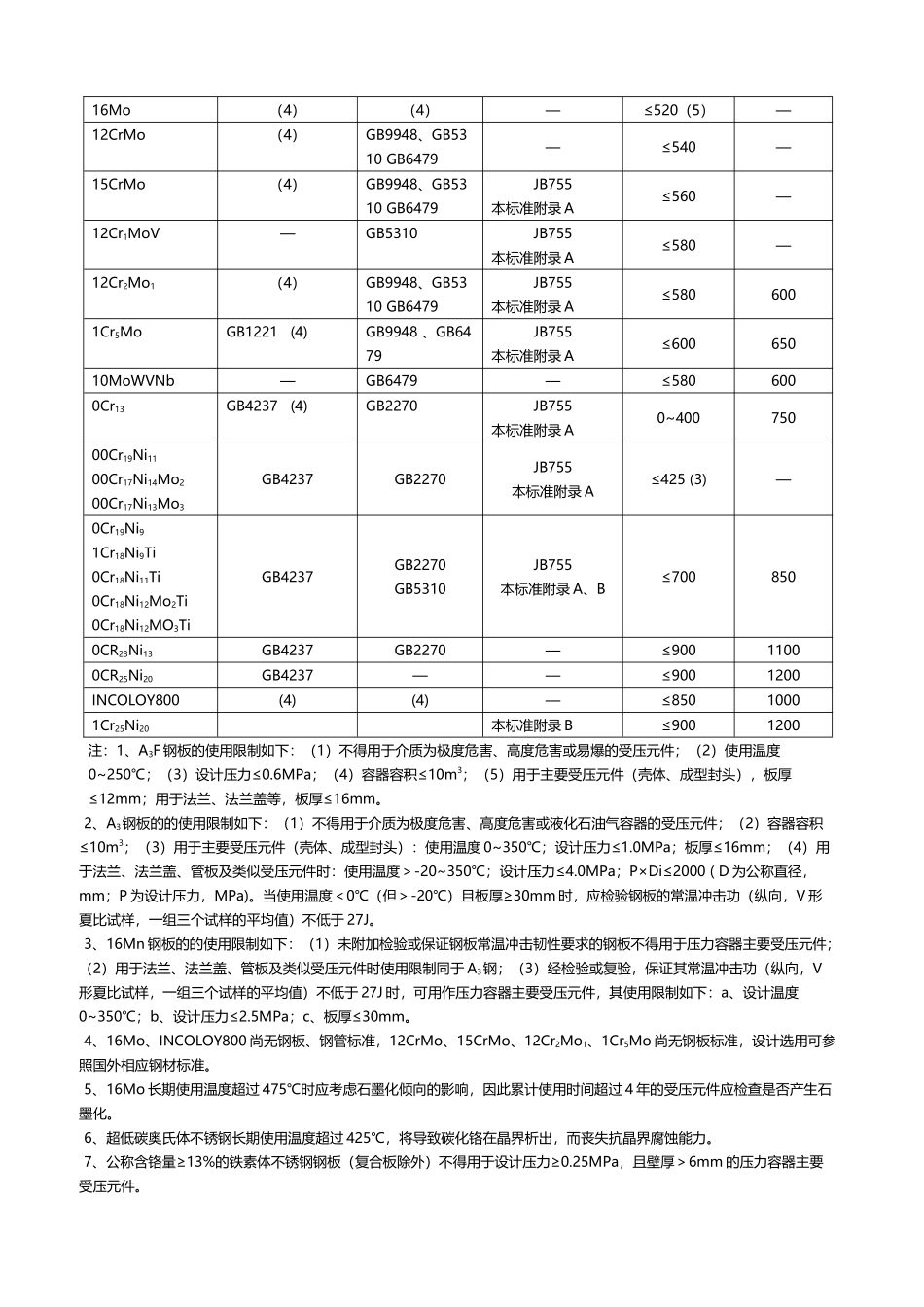

常用钢材允许使用温度(3页)Good is good, but better carries it.精益求精，善益求善。常用钢材使用温度范围钢 号钢 材 标 准受压元件和主要受力构件的使用温度范围（℃）抗氧化温度上限（℃）钢 板钢 管锻 件A3FGB3274(GB700)——(1)530A3GB3274(GB700)——(2)53020RGB6654——≤475—20gGB713——≤475—10GB711 (GB699)GB8163、GB9948 GB3087、 GB6479—≤47553020GB711 (GB699)GB8163、GB9948 GB3087、 GB6479 GB5310JB755本标准附录 A≤47553025——JB755本标准附录 A≤47553035——JB755本标准附录 A≤47553045——JB755≤47553016MnRC、15MnVRCGB6655≤400—16MnGB3274（GB1591）（3）—GB6479、GB8163JB755本标准附录 A≤475—16MnRGB6654—JB755≤475—15MnVRGB6654GB6479—≤400—15MnVNRGB6654——≤400—18MNMoNbRGB6654——0~450（正火+回火）；≤450 调质—20MnMo——JB755本标准附录 A≤500—20MnMoNb——JB755本标准附录 A≤450—15MnMoV——JB755本标准附录 A≤520—32MnMoVB——JB755本标准附录 A0~350—35CrMo——JB755本标准附录 A≤540—16Mo（4）（4）—≤520（5）—12CrMo（4）GB9948、GB5310 GB6479—≤540—15CrMo（4）GB9948、GB5310 GB6479JB755本标准附录 A≤560—12Cr1MoV—GB5310JB755本标准附录 A≤580—12Cr2Mo1（4）GB9948、GB5310 GB6479JB755本标准附录 A≤5806001Cr5MoGB1221 (4)GB9948 、GB6479JB755本标准附录 A≤60065010MoWVNb—GB6479—≤5806000Cr13GB4237 (4)GB2270JB755本标准附录 A0~40075000Cr19Ni1100Cr17Ni14Mo200Cr17Ni13Mo3GB4237GB2270JB755本标准附录 A≤425 (3)—0Cr19Ni91Cr18Ni9Ti0Cr18Ni11Ti0Cr18Ni12Mo2Ti0Cr18Ni12MO3TiGB4237GB2270GB5310JB755本标准附录 A、B≤7008500CR23Ni13GB4237GB2270—≤90011000CR25Ni20GB4237——≤9001200INCOLOY800(4)(4)—≤85010001Cr25Ni20本标准附录 B≤9001200注：1、A3F 钢板的使用限制如下：（1）不得用于介质为极度危害、高度危害或易爆的受压元件；（2）使用温度0~250℃；（3）设计压力≤0.6MPa；（4）容器容积≤10m3；（5）用于主要受压元件（壳体、成型封头），板厚≤12mm；用于法兰、法兰盖等，板厚≤16mm。 2、A3钢板的的使用限制如下：（1）不得用于介质为极度危害、高度危害或液化石油气容器的受压元件；（2）容器容积≤10m3；（3）用于主要受压元件（壳体、成型封头）：使用温度 0~350℃...
