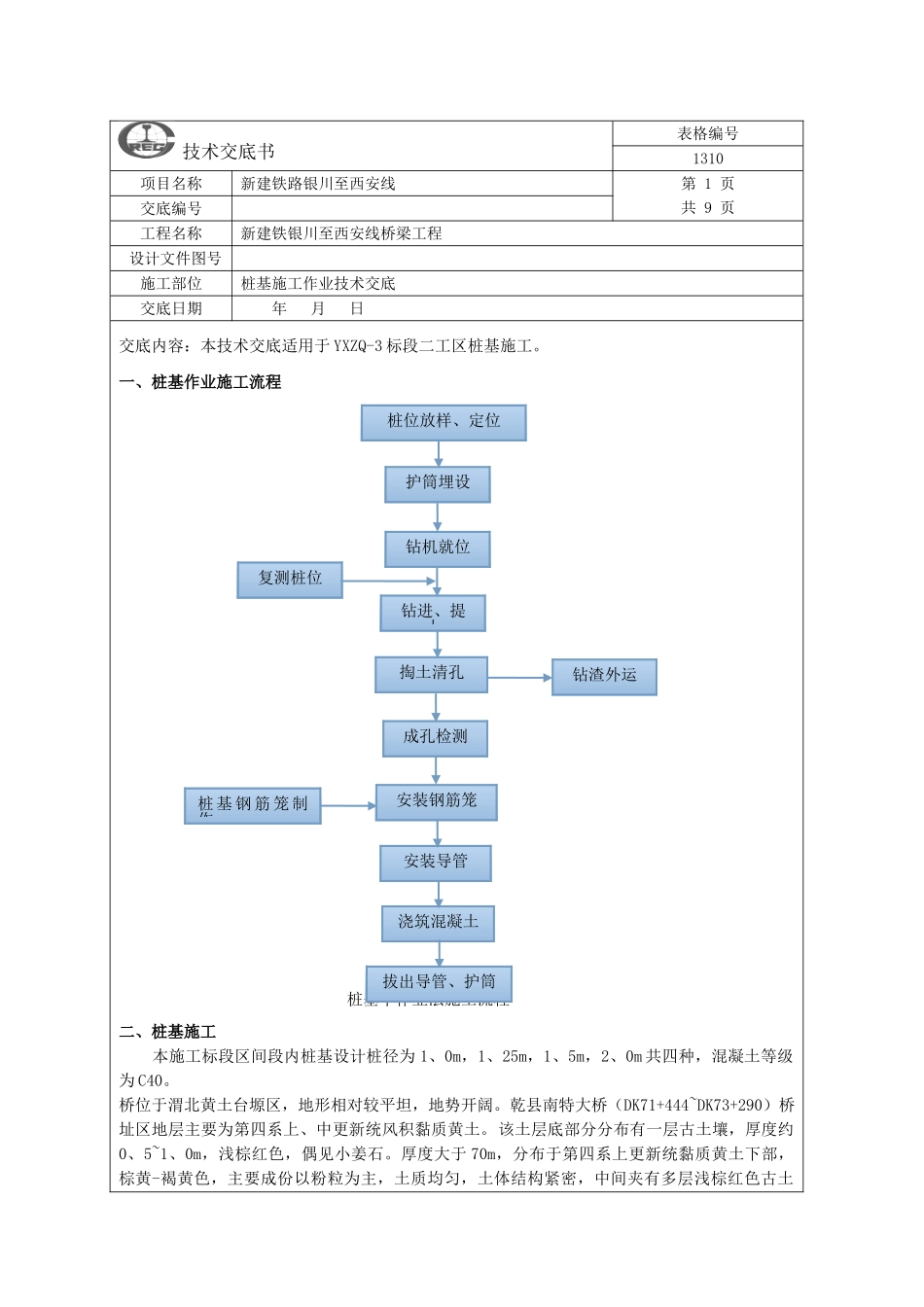

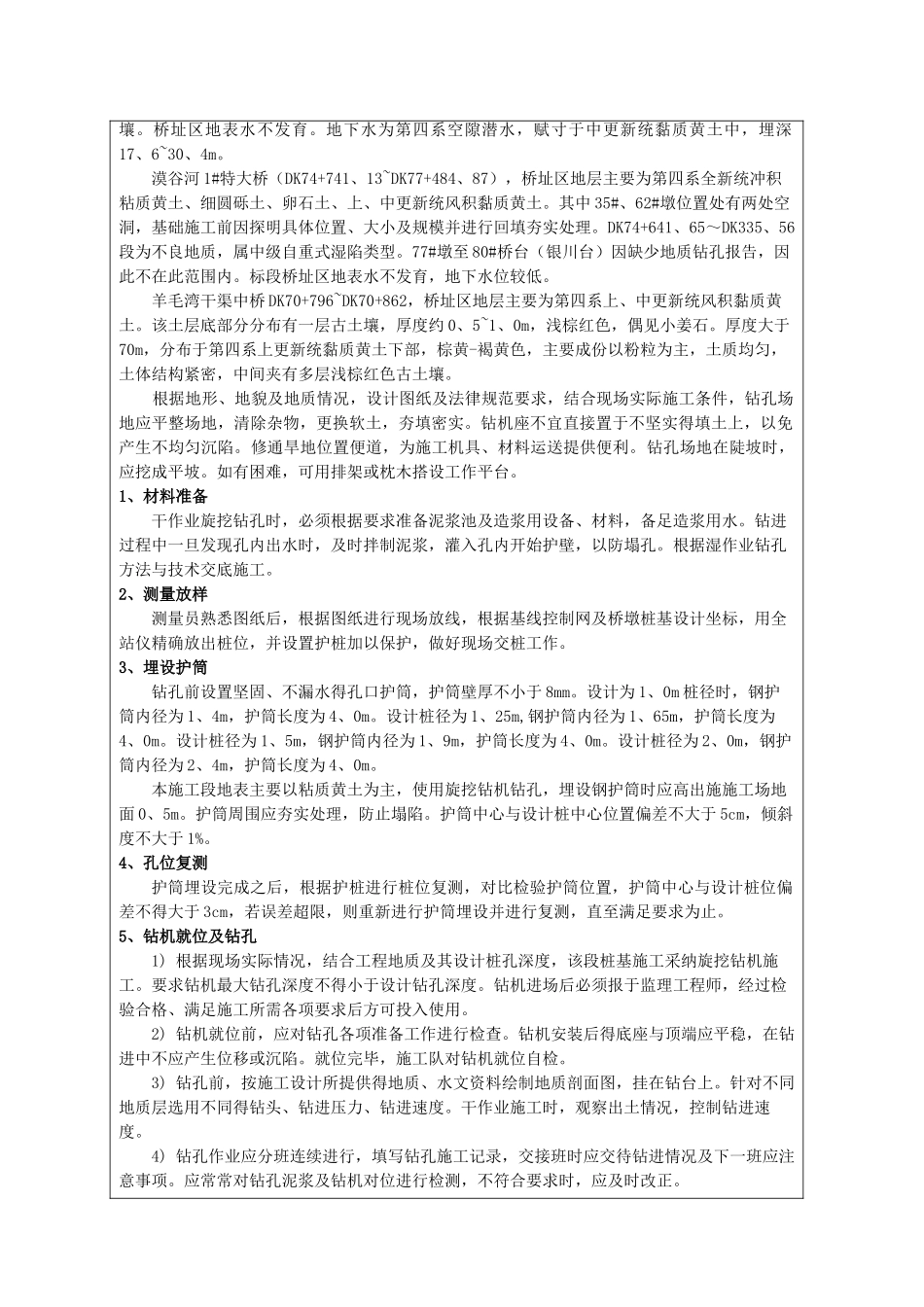

技术交底书表格编号1310项目名称新建铁路银川至西安线第 1 页共 9 页交底编号工程名称新建铁银川至西安线桥梁工程设计文件图号施工部位桩基施工作业技术交底交底日期 年 月 日交底内容：本技术交底适用于 YXZQ-3 标段二工区桩基施工。一、桩基作业施工流程 桩基干作业法施工流程二、桩基施工 本施工标段区间段内桩基设计桩径为 1、0m，1、25m，1、5m，2、0m 共四种，混凝土等级为 C40。桥位于渭北黄土台塬区，地形相对较平坦，地势开阔。乾县南特大桥（DK71+444~DK73+290）桥址区地层主要为第四系上、中更新统风积黏质黄土。该土层底部分分布有一层古土壤，厚度约0、5~1、0m，浅棕红色，偶见小姜石。厚度大于 70m，分布于第四系上更新统黏质黄土下部，棕黄-褐黄色，主要成份以粉粒为主，土质均匀，土体结构紧密，中间夹有多层浅棕红色古土桩位放样、定位护筒埋设钻机就位钻进、提土掏土清孔复测桩位成孔检测桩 基 钢 筋 笼 制作安装钢筋笼安装导管浇筑混凝土拔出导管、护筒钻渣外运壤。桥址区地表水不发育。地下水为第四系空隙潜水，赋寸于中更新统黏质黄土中，埋深17、6~30、4m。漠谷河 1#特大桥（DK74+741、13~DK77+484、87），桥址区地层主要为第四系全新统冲积粘质黄土、细圆砾土、卵石土、上、中更新统风积黏质黄土。其中 35#、62#墩位置处有两处空洞，基础施工前因探明具体位置、大小及规模并进行回填夯实处理。DK74+641、65～DK335、56段为不良地质，属中级自重式湿陷类型。77#墩至 80#桥台（银川台）因缺少地质钻孔报告，因此不在此范围内。标段桥址区地表水不发育，地下水位较低。羊毛湾干渠中桥 DK70+796~DK70+862，桥址区地层主要为第四系上、中更新统风积黏质黄土。该土层底部分分布有一层古土壤，厚度约 0、5~1、0m，浅棕红色，偶见小姜石。厚度大于70m，分布于第四系上更新统黏质黄土下部，棕黄-褐黄色，主要成份以粉粒为主，土质均匀，土体结构紧密，中间夹有多层浅棕红色古土壤。 根据地形、地貌及地质情况，设计图纸及法律规范要求，结合现场实际施工条件，钻孔场地应平整场地，清除杂物，更换软土，夯填密实。钻机座不宜直接置于不坚实得填土上，以免产生不均匀沉陷。修通旱地位置便道，为施工机具、材料运送提供便利。钻孔场地在陡坡时，应挖成平坡。如有困难，可用排架或枕木搭设工作平台。1、材料准备干作业旋挖钻孔时，必须根据要求准备泥浆池及造浆用设备、材料，备足造浆用水。钻进过程中一旦发...
