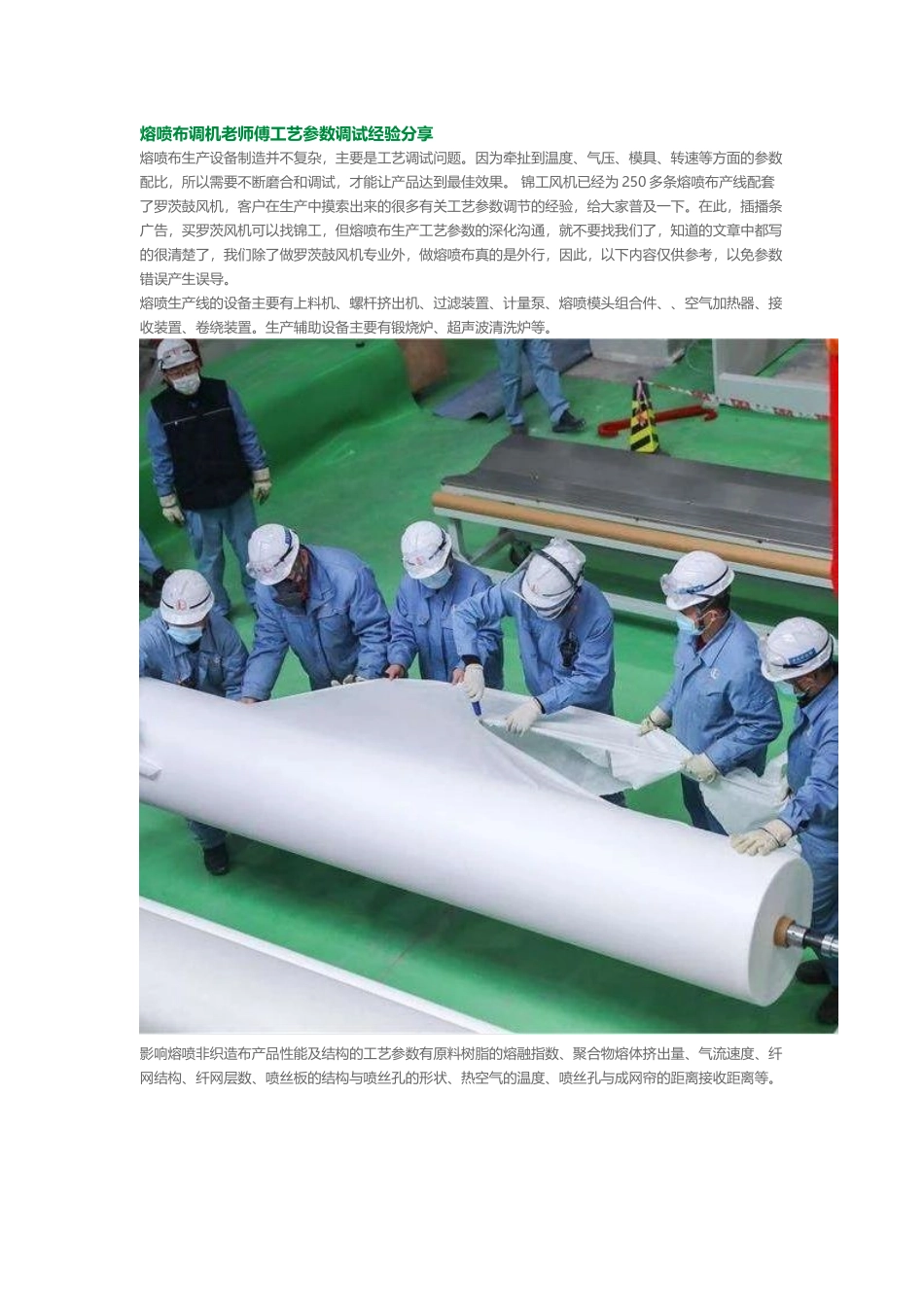

干货!熔喷布调机老师傅工艺参数调试经验分享(7 页)Good is good, but better carries it.精益求精，善益求善。熔喷布调机老师傅工艺参数调试经验分享熔喷布生产设备制造并不复杂，主要是工艺调试问题。因为牵扯到温度、气压、模具、转速等方面的参数配比，所以需要不断磨合和调试，才能让产品达到最佳效果。 锦工风机已经为 250 多条熔喷布产线配套了罗茨鼓风机，客户在生产中摸索出来的很多有关工艺参数调节的经验，给大家普及一下。在此，插播条广告，买罗茨风机可以找锦工，但熔喷布生产工艺参数的深化沟通，就不要找我们了，知道的文章中都写的很清楚了，我们除了做罗茨鼓风机专业外，做熔喷布真的是外行，因此，以下内容仅供参考，以免参数错误产生误导。熔喷生产线的设备主要有上料机、螺杆挤出机、过滤装置、计量泵、熔喷模头组合件、、空气加热器、接收装置、卷绕装置。生产辅助设备主要有锻烧炉、超声波清洗炉等。影响熔喷非织造布产品性能及结构的工艺参数有原料树脂的熔融指数、聚合物熔体挤出量、气流速度、纤网结构、纤网层数、喷丝板的结构与喷丝孔的形状、热空气的温度、喷丝孔与成网帘的距离接收距离等。由于熔喷布生产工艺的特别性,作为熔喷布专用料的原料,必须满足以下要求高的熔融指数,应大于 400g/min，留较窄的相对分子质量分布较低的灰分。熔喷原料熔融指数太低,熔体粘度大,需要挤出机提供较大压力才能将其顺利挤出喷丝孔,需要更大的能耗,并使熔喷设备承受更大压力且熔体被挤出喷丝孔后不能被充分牵伸细化,无法形成超细纤维。因此,只有具有高熔融指数的原料才能满足熔喷工艺的要求,生产出合格的超细纤维熔喷布,并可降低能耗。1、聚丙烯原料的热处理根据锦工客户的实践经验表明 , 聚丙烯不同温度下延长处理时间具有相同的变化规律结晶度不断增加,当热处理时间达到时,几乎达到该温度下的最大值,再延长处理时间,结晶度变化不大在 90℃下延长处理时间对聚丙烯的结晶度并无太大影响,充足的处理时间内提高处理温度对聚丙烯结晶度的影响也具有相同的变化规律热处理温度低于 90℃,结晶度无明显变化,当热处理温度超过 90℃,结晶度急剧上升,在 140℃时,结晶度有较大提高,较原始样品最大可提高将近 10％。通过实践发现,聚丙烯熔喷布布在 140℃以上会发生部分熔融,布面结构遭到破坏。2、各种问题相对应工艺参数：熔体温度：它决定熔体的流动速率,在生产过程中要根据原料的熔融指数,根据实际情况合理调节熔体温度,确保...
