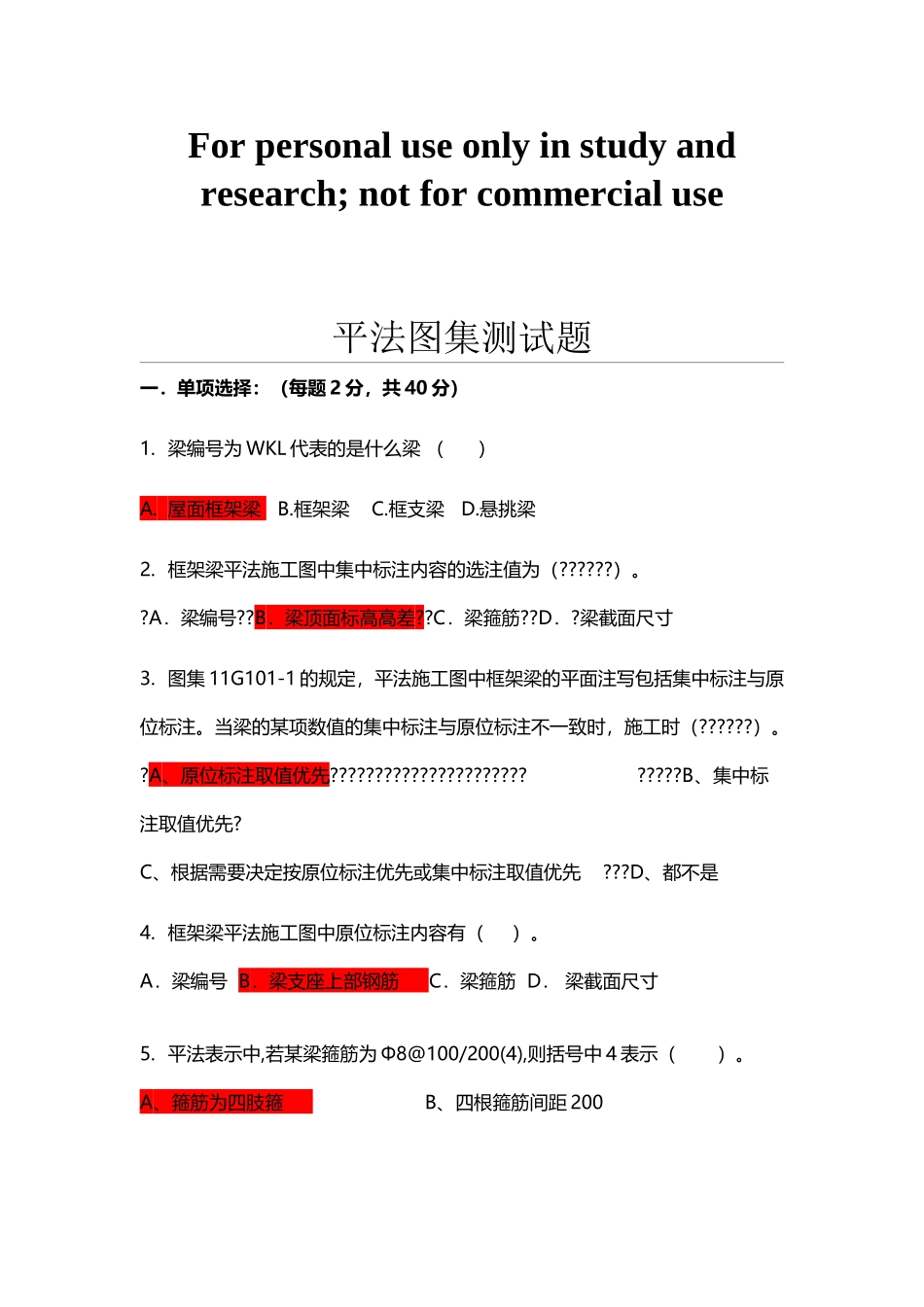

平法识图考试题(6 页)Good is good, but better carries it.精益求精，善益求善。For personal use only in study and research; not for commercial use平法图集测试题一．单项选择：（每题 2 分，共 40 分）1. 梁编号为 WKL 代表的是什么梁 （ ）A. 屋面框架梁 B.框架梁 C.框支梁 D.悬挑梁2. 框架梁平法施工图中集中标注内容的选注值为（??????）。?A．梁编号??B．梁顶面标高高差??C．梁箍筋??D．?梁截面尺寸3. 图集 11G101-1 的规定，平法施工图中框架梁的平面注写包括集中标注与原位标注。当梁的某项数值的集中标注与原位标注不一致时，施工时（??????）。?A、原位标注取值优先?????????????????????? ?????B、集中标注取值优先?C、根据需要决定按原位标注优先或集中标注取值优先 ???D、都不是4. 框架梁平法施工图中原位标注内容有（ ）。A．梁编号 B．梁支座上部钢筋 C．梁箍筋 D． 梁截面尺寸5. 平法表示中,若某梁箍筋为 Φ8@100/200(4),则括号中 4 表示（ ）。A、箍筋为四肢箍 B、四根箍筋间距 200 C、四根箍筋加密 D、四根 Φ8 的箍筋6. 当图纸标有：JZL1（2A）表示？ （ ）A、1 号井字梁，两跨一端带悬挑 B、1 号井字梁，两跨两端带悬挑C、1 号剪支梁，两跨一端带悬挑 B、1 号剪支梁，两跨两端带悬挑7. 当图纸标有：KL7（3）300*700 PY500*250 表示？（ ）A、7 号框架梁，3 跨，截面尺寸为宽 300、高 700，第三跨变截面根部高500、端部高 250B、7 号框架梁，3 跨，截面尺寸为宽 700、高 300，第三跨变截面根部高500、端部高 250C、7 号框架梁，3 跨，截面尺寸为宽 300、高 700，第一跨变截面根部高250、端部高 500D、7 号框架梁，3 跨，截面尺寸为宽 300、高 700，框架梁加腋，腋长 500、腋高 2508. 基础梁箍筋信息标注为：10Φ12@100/200(6)表示（ ）A、直径为 12 的一级钢，从梁端向跨内，间距 100 设置 5 道，其余间距为200，均为 6 支箍B、直径为 12 的一级钢，从梁端向跨内，间距 100 设置 10 道，其余间距为200，均为 6 支箍C、直径为 12 的一级钢，加密区间距 100 设置 10 道，其余间距为 200，均为6 支箍D、直径为 12 的一级钢，加密区间距 100 设置 5 道，其余间距为 200，均为 6支箍9. 架立钢筋同支座负筋的搭接长度为：（ ）A、15d B、12d C、150 D、25010.梁下部不伸入支座钢筋在什么位置...
