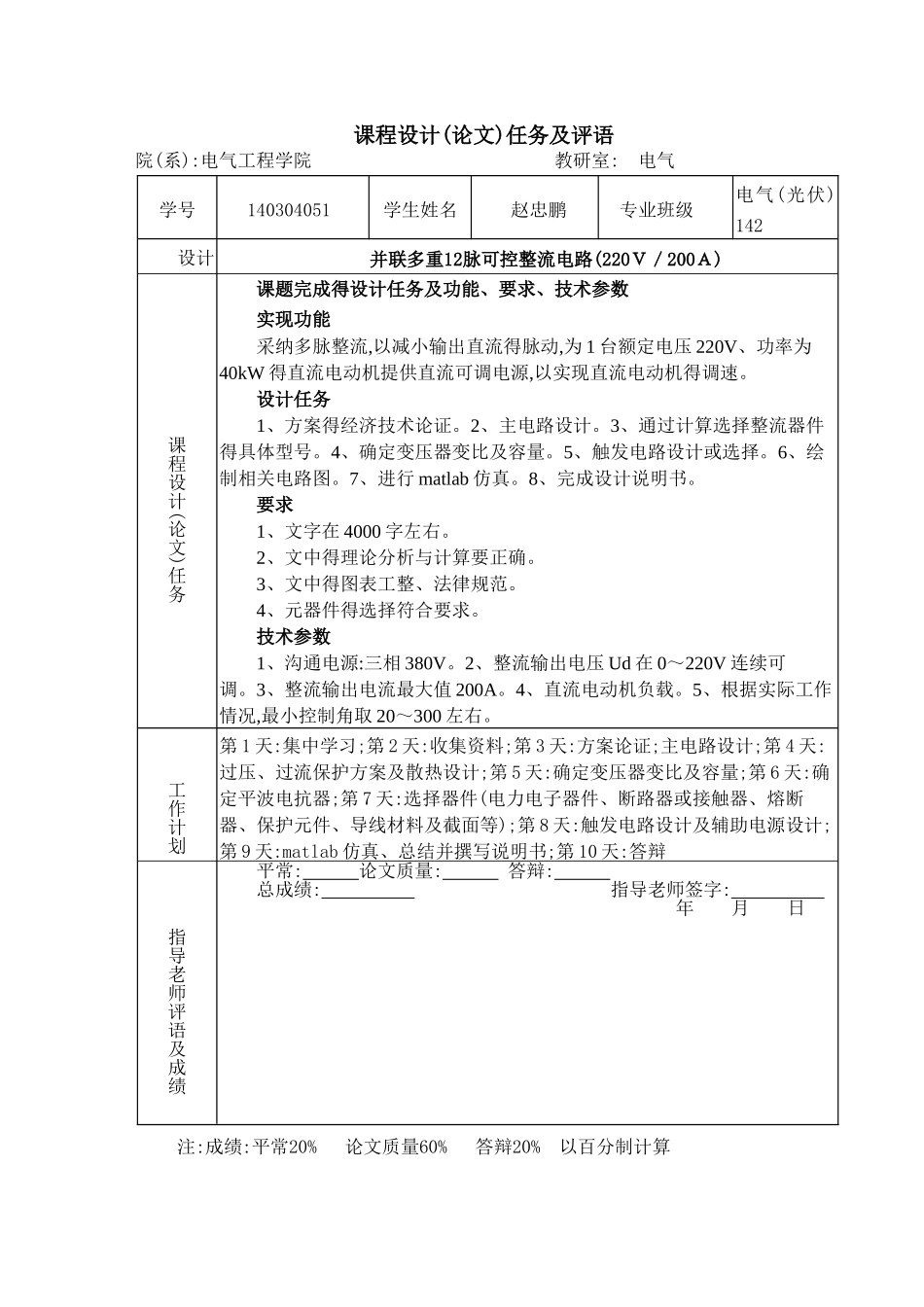

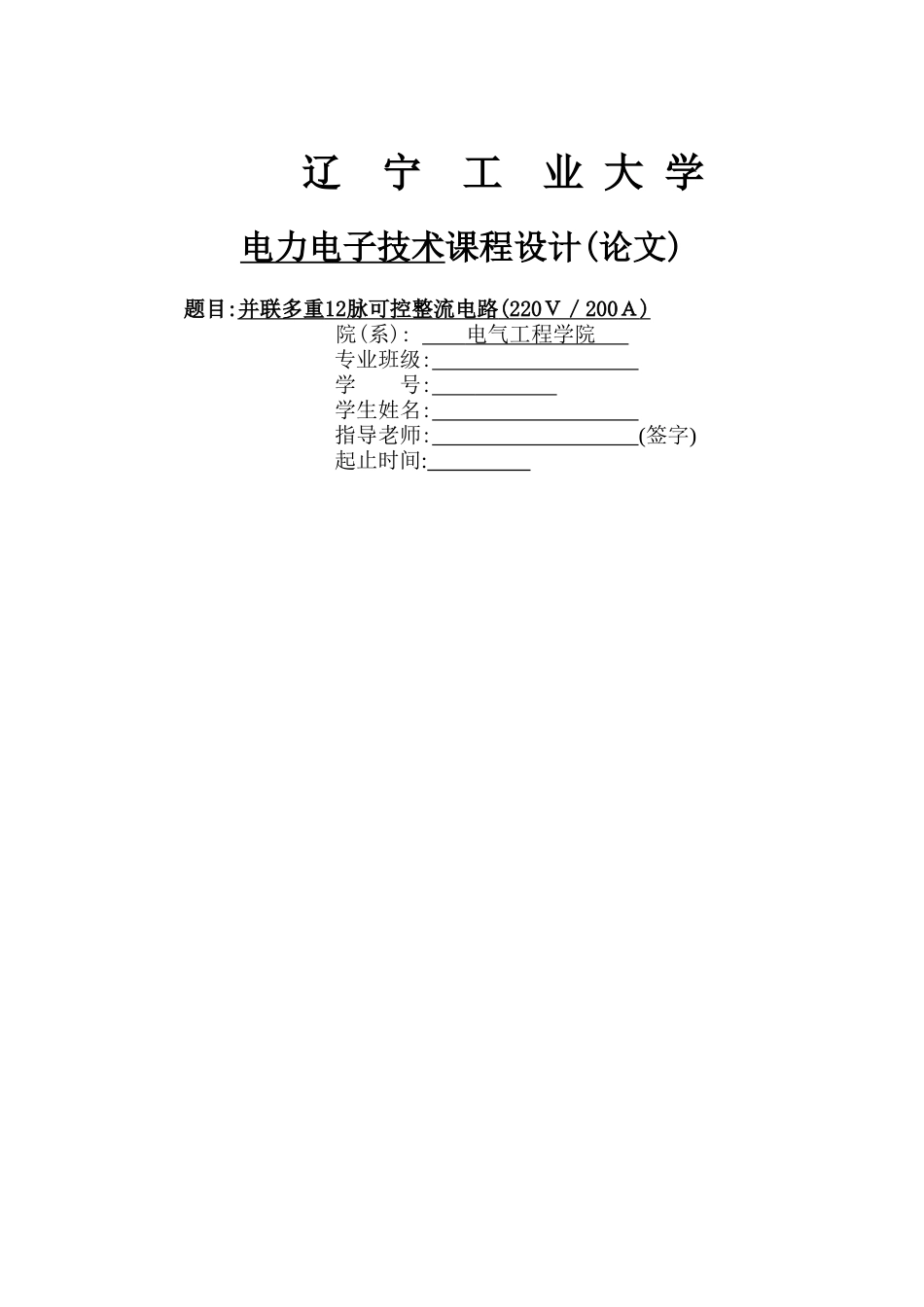

辽 宁 工 业 大 学电力电子技术课程设计(论文)题目:并联多重 12 脉可控整流电路 (220 Ｖ／ 200 Ａ ) 院(系): 电气工程学院 专业班级: 学 号: 学生姓名: 指导老师: (签字)起止时间: 课程设计(论文)任务及评语院(系):电气工程学院 教研室: 电气注:成绩:平常20% 论文质量60% 答辩20% 以百分制计算学号140304051学生姓名赵忠鹏专业班级电气(光伏)142设计题目并联多重12脉可控整流电路(220Ｖ／200Ａ)课程设计(论文)任务课题完成得设计任务及功能、要求、技术参数实现功能采纳多脉整流,以减小输出直流得脉动,为 1 台额定电压 220V、功率为40kW 得直流电动机提供直流可调电源,以实现直流电动机得调速。设计任务1、方案得经济技术论证。2、主电路设计。3、通过计算选择整流器件得具体型号。4、确定变压器变比及容量。5、触发电路设计或选择。6、绘制相关电路图。7、进行 matlab 仿真。8、完成设计说明书。要求1、文字在 4000 字左右。2、文中得理论分析与计算要正确。3、文中得图表工整、法律规范。4、元器件得选择符合要求。技术参数1、沟通电源:三相 380V。2、整流输出电压 Ud 在 0～220V 连续可调。3、整流输出电流最大值 200A。4、直流电动机负载。5、根据实际工作情况,最小控制角取 20～300 左右。工作计划第 1 天:集中学习;第 2 天:收集资料;第 3 天:方案论证;主电路设计;第 4 天:过压、过流保护方案及散热设计;第 5 天:确定变压器变比及容量;第 6 天:确定平波电抗器;第 7 天:选择器件(电力电子器件、断路器或接触器、熔断器、保护元件、导线材料及截面等);第 8 天:触发电路设计及辅助电源设计;第 9 天:matlab 仿真、总结并撰写说明书;第 10 天:答辩指导老师评语及成绩平常: 论文质量: 答辩: 总成绩: 指导老师签字: 年 月 日摘 要近些年来随着电力电子技术得快速进展,电力电子技术已广泛应用于各个领域。直流整流器就是以电力电子技术为基础进展起来得。它就是利用电力电子技术得基本特点以小信号输入控制很大得功率输出,放大倍数极高,这就就是电力电子设备成为强、弱电之间接口得基础。利用这一特点能获得节能、环保、高效、高可靠性、安全良好得经济效益。整流电路就是将沟通电能变为直流电能得一种装置,整流电路就是电力电子电路中出现最早得一种。它得进展还与其她许多基础学科有着紧密得联系,如微电子技术、计算机技术、拓扑学、仿真技术、信息处理与通信技术等等。每...
