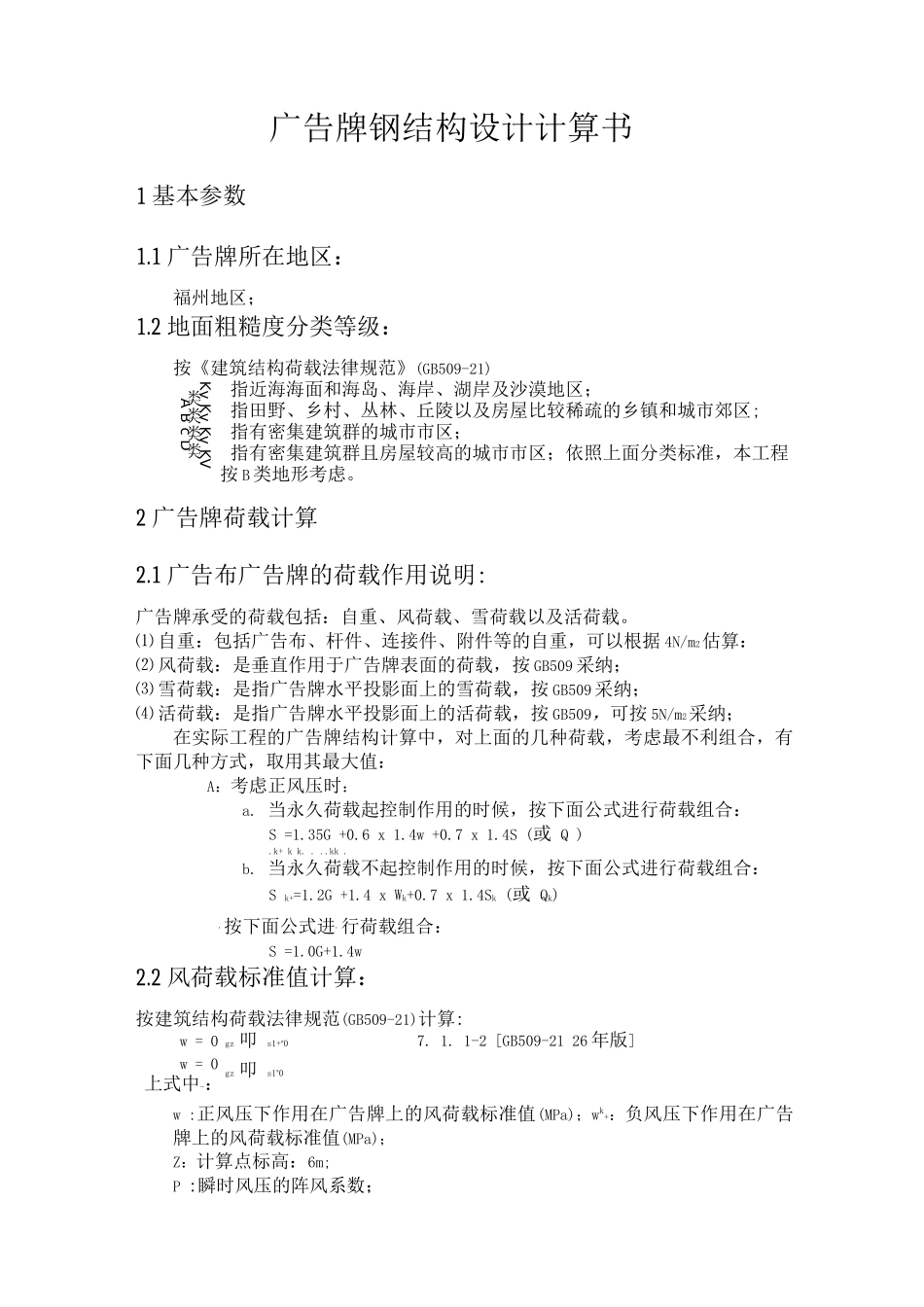

广告牌钢结构设计计算书

广告牌钢结构设计计算书1 基本参数1.1 广告牌所在地区：福州地区；1.2 地面粗糙度分类等级：按《建筑结构荷载法律规范》(GB509-21)指近海海面和海岛、海岸、湖岸及沙漠地区；指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区;指有密集建筑群的城市市区；指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按 B 类地形考虑。2 广告牌荷载计算2.1 广告布广告牌的荷载作用说明:广告牌承受的荷载包括：自重、风荷载、雪荷载以及活荷载。⑴ 自重：包括广告布、杆件、连接件、附件等的自重，可以根据 4N/m2估算：⑵ 风荷载：是垂直作用于广告牌表面的荷载，按 GB509 采纳；⑶ 雪荷载：是指广告牌水平投影面上的雪荷载，按 GB509 采纳；⑷ 活荷载：是指广告牌水平投影面上的活荷载，按 GB509，可按 5N/m2采纳；在实际工程的广告牌结构计算中，对上面的几种荷载，考虑最不利组合，有下面几种方式，取用其最大值：A：考虑正风压时：a. 当永久荷载起控制作用的时候，按下面公式进行荷载组合：S =1.35G +0.6 x 1.4w +0.7 x 1.4S (或 Q ).k+ k k. . ..kk .b. 当永久荷载不起控制作用的时候，按下面公式进行荷载组合：S k+=1.2G +1.4 x Wk+0.7 x 1.4Sk (或 Qk)：按下面公式进：行荷载组合：S =1.0G+1.4w2.2 风荷载标准值计算：按建筑结构荷载法律规范(GB509-21)计算:w :正风压下作用在广告牌上的风荷载标准值(MPa)；wk+：负风压下作用在广告牌上的风荷载标准值(MPa)；Z：计算点标高：6m;P :瞬时风压的阵风系数；Kv Kv Kv KV类类类类A B c Dw = 0w = 0上式中-：gz 叩 s1+w0gz 叩 s1w07. 1. 1-2 [GB509-21 26 年版]根据不同场地类型，按以下公式计算(高度不足 5m 按 5m 计算):N =1.0 x (Z/10) 0.32=1NZ：局部风压体型系数，对于广告牌结构，按法律规范，计算正风压时，取Ns1=1.3；计算负风压时，取 N =-2.0；S1+另注：上述的局部体型系数-N (1)是适用于围护构件的从属面积 A 小于或等于 1 m2的情况，当围护构件的从属面积 A 大于或等于 10m2时，局部风压体型系数 Ns (10)可乘以折减系数 0.8,当构件的从属面积小于 10m2而大于 1m2时，局部风压体型系数N s1 (A)可按面积的对数线性插值，即：N s (A)=Ns1(1) + [ N s1 (10)- N s1 (1)]logA在上式中：当 A>10m2时取 A=10m2；当 A<1m2时取 A=1m2；w:基本风压值(MPa),根据现行<<建筑结...
