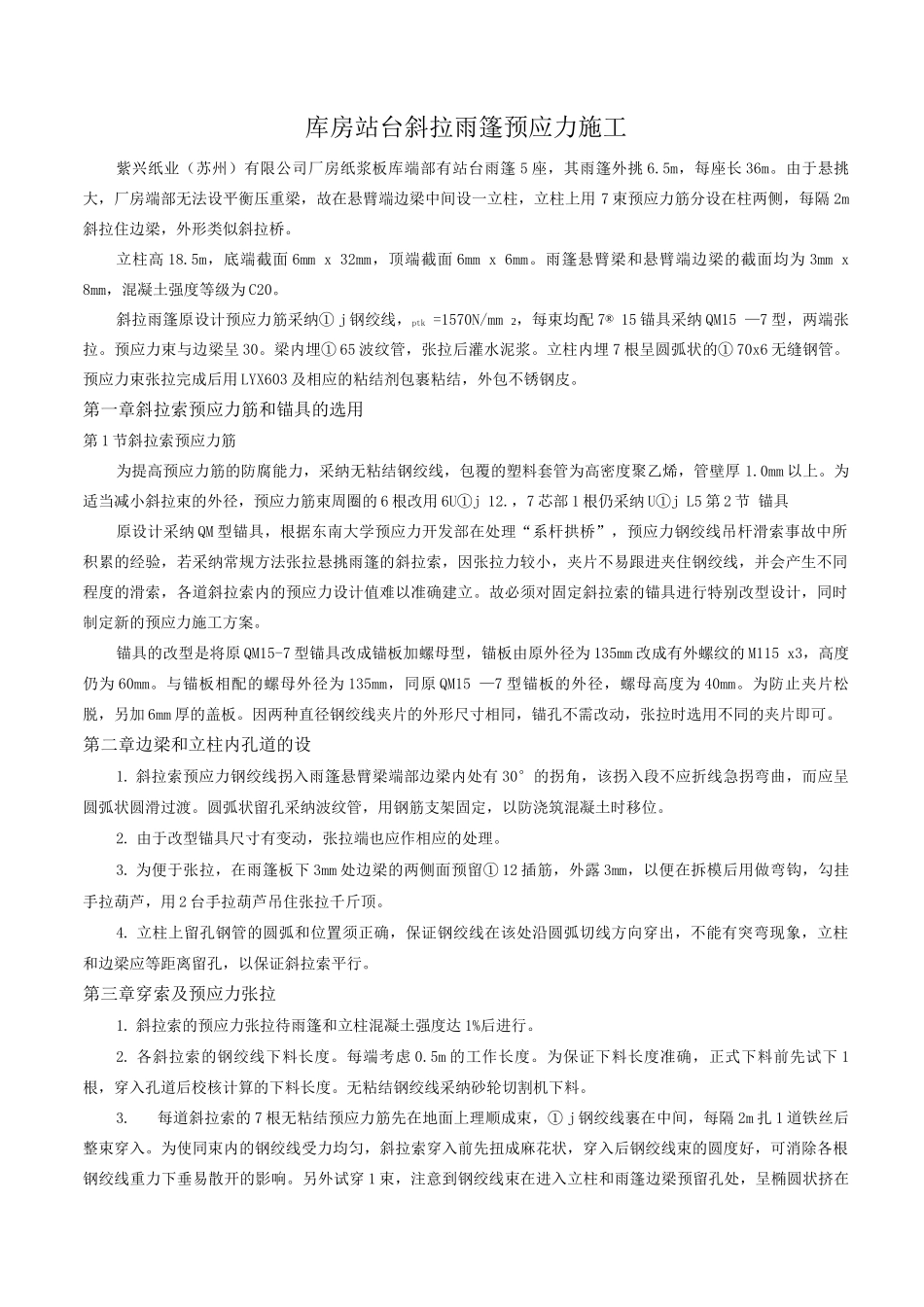

库房站台斜拉雨篷预应力施工紫兴纸业（苏州）有限公司厂房纸浆板库端部有站台雨篷 5 座，其雨篷外挑 6.5m，每座长 36m。由于悬挑大，厂房端部无法设平衡压重梁，故在悬臂端边梁中间设一立柱，立柱上用 7 束预应力筋分设在柱两侧，每隔 2m斜拉住边梁，外形类似斜拉桥。立柱高 18.5m，底端截面 6mm x 32mm，顶端截面 6mm x 6mm。雨篷悬臂梁和悬臂端边梁的截面均为 3mm x 8mm，混凝土强度等级为 C20。斜拉雨篷原设计预应力筋采纳① j 钢绞线，ptk =1570N/mm 2，每束均配 7® 15 锚具采纳 QM15 —7 型，两端张拉。预应力束与边梁呈 30。梁内埋① 65 波纹管，张拉后灌水泥浆。立柱内埋 7 根呈圆弧状的① 70x6 无缝钢管。预应力束张拉完成后用 LYX603 及相应的粘结剂包裹粘结，外包不锈钢皮。第一章斜拉索预应力筋和锚具的选用第 1 节斜拉索预应力筋为提高预应力筋的防腐能力，采纳无粘结钢绞线，包覆的塑料套管为高密度聚乙烯，管壁厚 1.0mm 以上。为适当减小斜拉束的外径，预应力筋束周圈的 6 根改用 6U①j 12.，7 芯部 1 根仍采纳 U①j L5 第 2 节 锚具原设计采纳 QM 型锚具，根据东南大学预应力开发部在处理“系杆拱桥”，预应力钢绞线吊杆滑索事故中所积累的经验，若采纳常规方法张拉悬挑雨篷的斜拉索，因张拉力较小，夹片不易跟进夹住钢绞线，并会产生不同程度的滑索，各道斜拉索内的预应力设计值难以准确建立。故必须对固定斜拉索的锚具进行特别改型设计，同时制定新的预应力施工方案。锚具的改型是将原 QM15-7 型锚具改成锚板加螺母型，锚板由原外径为 135mm 改成有外螺纹的 M115 x3，高度仍为 60mm。与锚板相配的螺母外径为 135mm，同原 QM15 —7 型锚板的外径，螺母高度为 40mm。为防止夹片松脱，另加 6mm 厚的盖板。因两种直径钢绞线夹片的外形尺寸相同，锚孔不需改动，张拉时选用不同的夹片即可。第二章边梁和立柱内孔道的设1. 斜拉索预应力钢绞线拐入雨篷悬臂梁端部边梁内处有 30°的拐角，该拐入段不应折线急拐弯曲，而应呈圆弧状圆滑过渡。圆弧状留孔采纳波纹管，用钢筋支架固定，以防浇筑混凝土时移位。2. 由于改型锚具尺寸有变动，张拉端也应作相应的处理。3. 为便于张拉，在雨篷板下 3mm 处边梁的两侧面预留① 12 插筋，外露 3mm，以便在拆模后用做弯钩，勾挂手拉葫芦，用 2 台手拉葫芦吊住张拉千斤顶。4. 立柱上留孔钢管的圆弧和位置须正确，保证...
