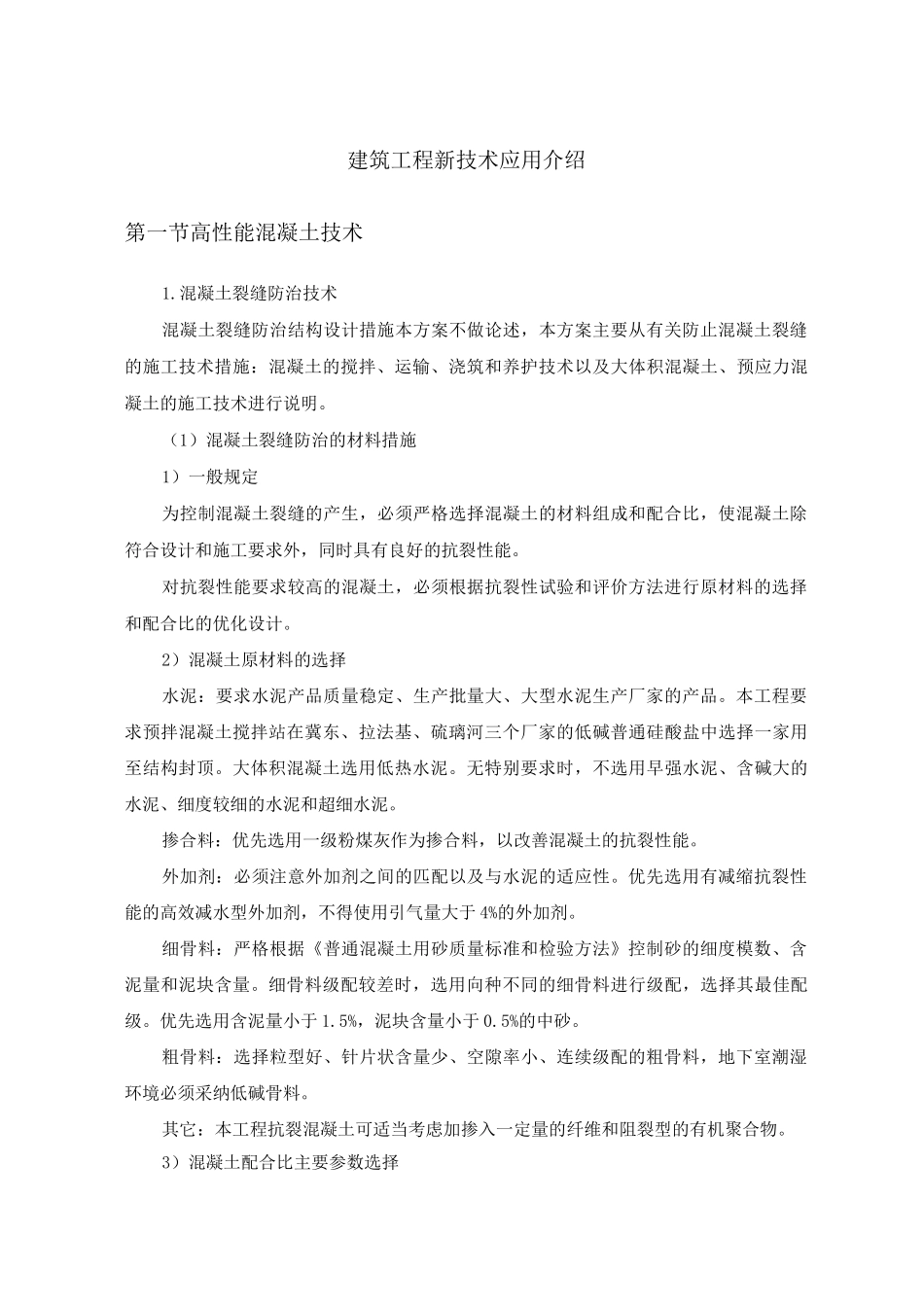

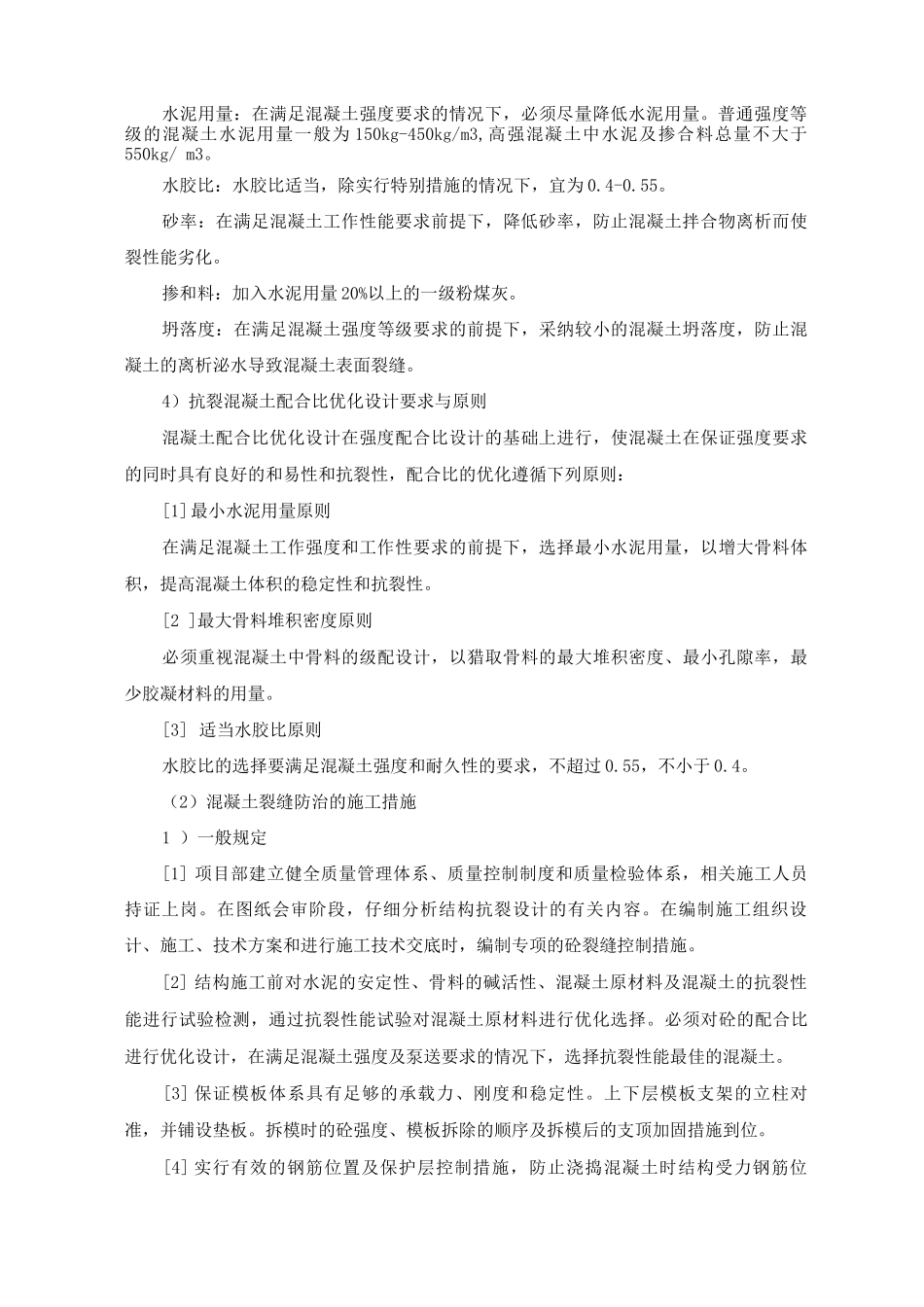

建筑工程新技术应用介绍第一节高性能混凝土技术1.混凝土裂缝防治技术混凝土裂缝防治结构设计措施本方案不做论述，本方案主要从有关防止混凝土裂缝的施工技术措施：混凝土的搅拌、运输、浇筑和养护技术以及大体积混凝土、预应力混凝土的施工技术进行说明。（1）混凝土裂缝防治的材料措施1）一般规定为控制混凝土裂缝的产生，必须严格选择混凝土的材料组成和配合比，使混凝土除符合设计和施工要求外，同时具有良好的抗裂性能。对抗裂性能要求较高的混凝土，必须根据抗裂性试验和评价方法进行原材料的选择和配合比的优化设计。2）混凝土原材料的选择水泥：要求水泥产品质量稳定、生产批量大、大型水泥生产厂家的产品。本工程要求预拌混凝土搅拌站在冀东、拉法基、硫璃河三个厂家的低碱普通硅酸盐中选择一家用至结构封顶。大体积混凝土选用低热水泥。无特别要求时，不选用早强水泥、含碱大的水泥、细度较细的水泥和超细水泥。掺合料：优先选用一级粉煤灰作为掺合料，以改善混凝土的抗裂性能。外加剂：必须注意外加剂之间的匹配以及与水泥的适应性。优先选用有减缩抗裂性能的高效减水型外加剂，不得使用引气量大于 4%的外加剂。细骨料：严格根据《普通混凝土用砂质量标准和检验方法》控制砂的细度模数、含泥量和泥块含量。细骨料级配较差时，选用向种不同的细骨料进行级配，选择其最佳配级。优先选用含泥量小于 1.5%，泥块含量小于 0.5%的中砂。粗骨料：选择粒型好、针片状含量少、空隙率小、连续级配的粗骨料，地下室潮湿环境必须采纳低碱骨料。其它：本工程抗裂混凝土可适当考虑加掺入一定量的纤维和阻裂型的有机聚合物。3）混凝土配合比主要参数选择水泥用量：在满足混凝土强度要求的情况下，必须尽量降低水泥用量。普通强度等级的混凝土水泥用量一般为 150kg-450kg/m3,高强混凝土中水泥及掺合料总量不大于550kg/ m3。水胶比：水胶比适当，除实行特别措施的情况下，宜为 0.4-0.55。砂率：在满足混凝土工作性能要求前提下，降低砂率，防止混凝土拌合物离析而使裂性能劣化。掺和料：加入水泥用量 20%以上的一级粉煤灰。坍落度：在满足混凝土强度等级要求的前提下，采纳较小的混凝土坍落度，防止混凝土的离析泌水导致混凝土表面裂缝。4）抗裂混凝土配合比优化设计要求与原则混凝土配合比优化设计在强度配合比设计的基础上进行，使混凝土在保证强度要求的同时具有良好的和易性和抗裂性，配合比的优化遵循下列原则：[1]最小水泥用量原则在满足混凝...
