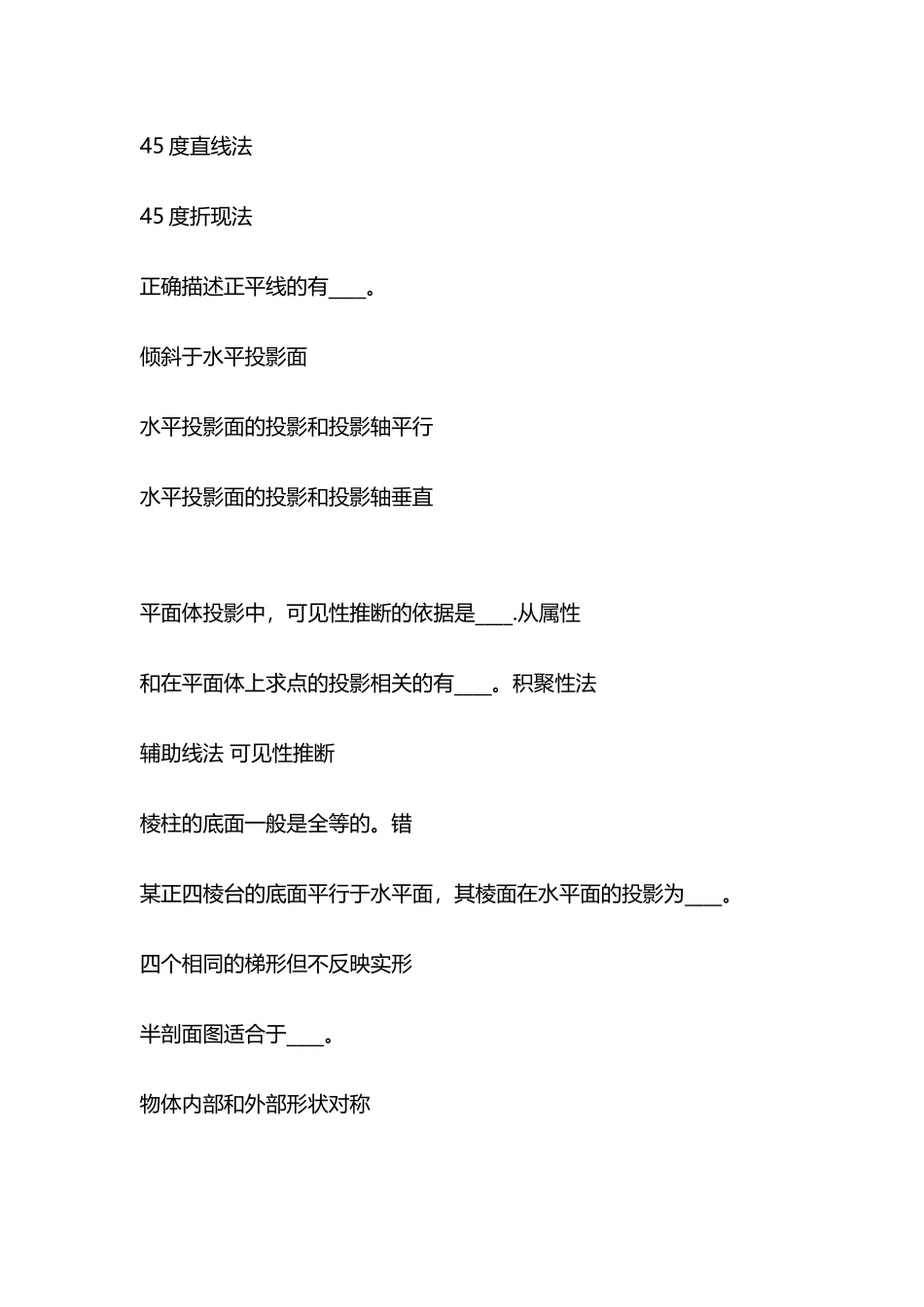

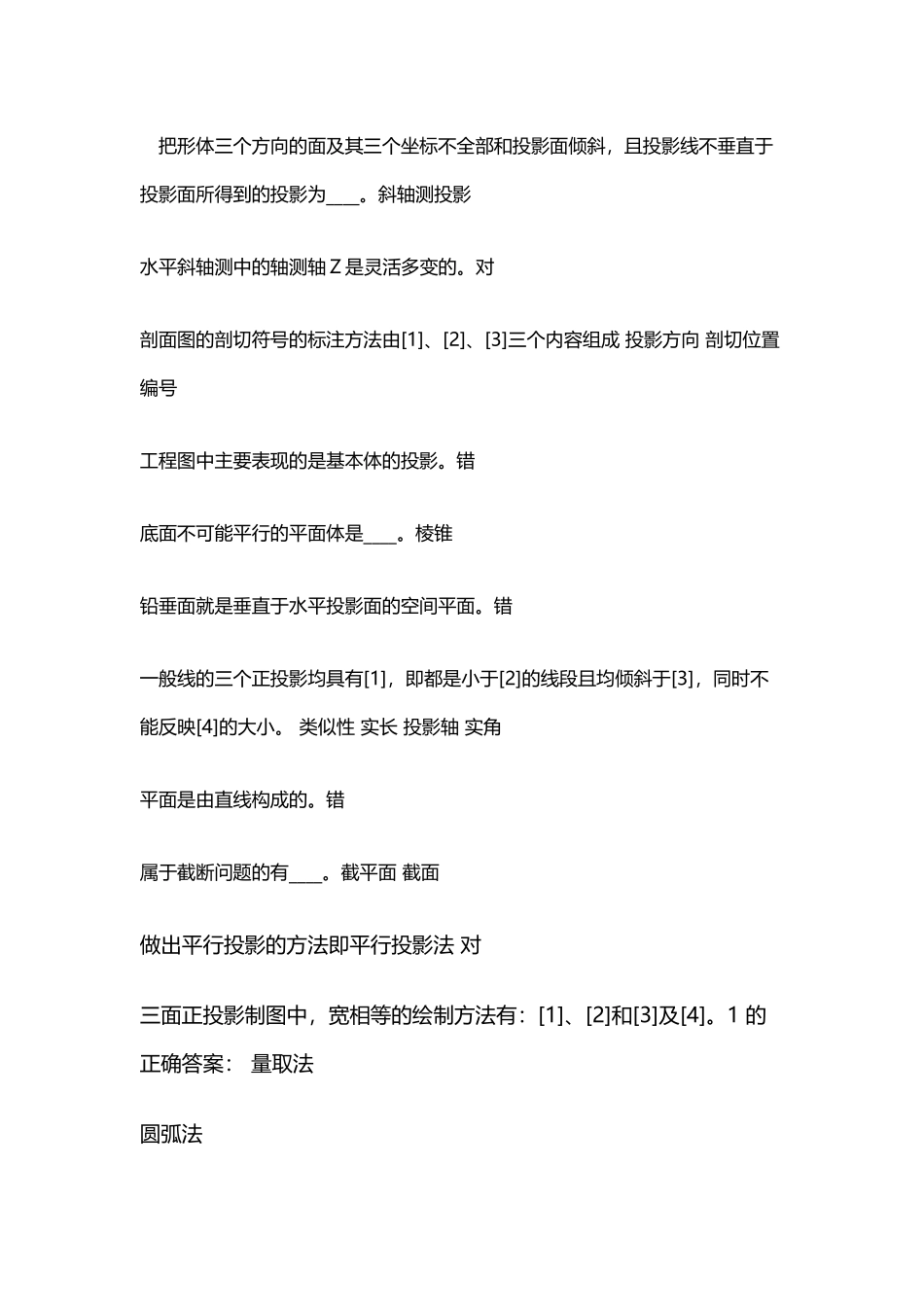

建筑工程概论中南财经政法大学 BB 平台题库(88 页)Good is good, but better carries it.精益求精，善益求善。把形体三个方向的面及其三个坐标不全部和投影面倾斜，且投影线不垂直于投影面所得到的投影为____。斜轴测投影水平斜轴测中的轴测轴 Z 是灵活多变的。对剖面图的剖切符号的标注方法由[1]、[2]、[3]三个内容组成 投影方向 剖切位置 编号工程图中主要表现的是基本体的投影。错底面不可能平行的平面体是____。棱锥铅垂面就是垂直于水平投影面的空间平面。错一般线的三个正投影均具有[1]，即都是小于[2]的线段且均倾斜于[3]，同时不能反映[4]的大小。 类似性 实长 投影轴 实角平面是由直线构成的。错属于截断问题的有____。截平面 截面做出平行投影的方法即平行投影法 对三面正投影制图中，宽相等的绘制方法有：[1]、[2]和[3]及[4]。1 的正确答案： 量取法圆弧法45 度直线法45 度折现法正确描述正平线的有____。倾斜于水平投影面水平投影面的投影和投影轴平行水平投影面的投影和投影轴垂直平面体投影中，可见性推断的依据是____.从属性和在平面体上求点的投影相关的有____。积聚性法辅助线法 可见性推断棱柱的底面一般是全等的。错某正四棱台的底面平行于水平面，其棱面在水平面的投影为____。四个相同的梯形但不反映实形半剖面图适合于____。物体内部和外部形状对称物体外部形状较为简单全剖面图适合于____。物体外形较为复杂内部构造复杂且不对称适用于表明建筑物内部水平方向房间布置情况的图是____。全剖面图正确说明断面图的说法包括____。仅反映切口部位的情况依靠编号标注反映投影方向切口部位必须强调处理曲面体的截交线是封闭的平面图形 对点在特别位置平面上时，求其投影应该充分利用特别面的投影特性____。积聚性正垂线在正立面的投影具有[1]，在水平面和侧立面的投影与相应的投影轴[2]或[3]，具有[4]，反映[5]和[6]。1 积聚性 2，3 平行/垂直 4 显实性 5,6 实长/实角为了了解物体某个部位的内部情况，专门针对该部位所绘制的剖面图是____。局部剖面图断面图围绕剖切线旋转直接画在物体的投影图上的称之为____。重合断面描述剖面图正确的有____。主要用来表达物体内部形状和构造在切口部位一般需注明材料图例 切口部位的轮廓线应该采纳粗实线对剖面图标注方法描述正确的是____。用两段处于一条直线的粗短实线表明剖切位置用两段垂直于剖切线的粗短实线表示投影方向 用编号表明剖面图的个数表明...
