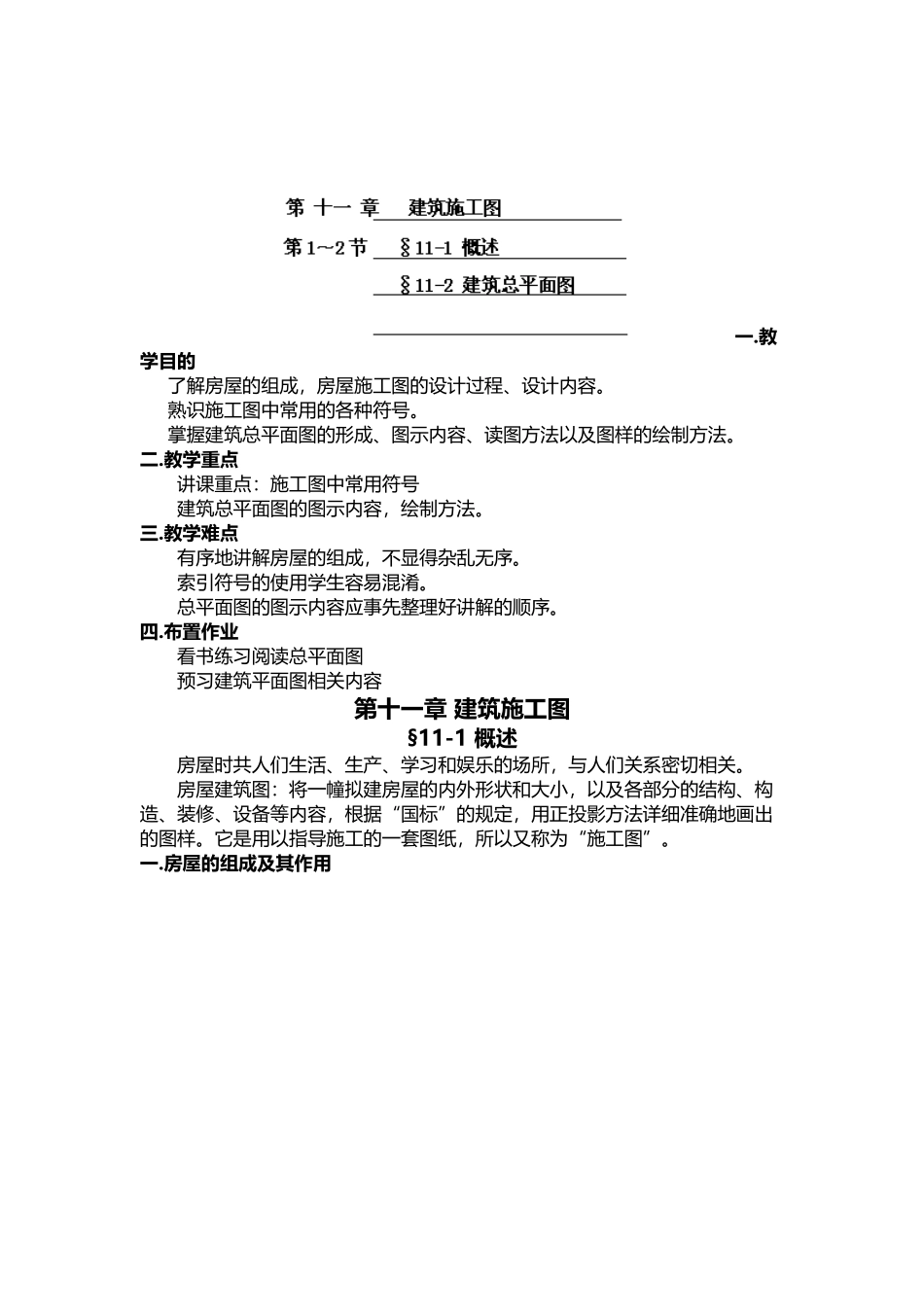

建筑总平面图识图(7 页)Good is good, but better carries it.精益求精，善益求善。 一.教学目的了解房屋的组成，房屋施工图的设计过程、设计内容。熟识施工图中常用的各种符号。掌握建筑总平面图的形成、图示内容、读图方法以及图样的绘制方法。二.教学重点讲课重点：施工图中常用符号建筑总平面图的图示内容，绘制方法。三.教学难点有序地讲解房屋的组成，不显得杂乱无序。索引符号的使用学生容易混淆。总平面图的图示内容应事先整理好讲解的顺序。四.布置作业看书练习阅读总平面图预习建筑平面图相关内容第十一章 建筑施工图§11-1 概述房屋时共人们生活、生产、学习和娱乐的场所，与人们关系密切相关。房屋建筑图：将一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，根据“国标”的规定，用正投影方法详细准确地画出的图样。它是用以指导施工的一套图纸，所以又称为“施工图”。一.房屋的组成及其作用组成(P273 图 11-1)：基础（梁）、回填土（不是房屋的一部分），墙（内外墙）、地面、楼面、屋面（隔热层、女儿墙、檐口线）、楼梯（雨蓬、休息平台、安全板、梯间窗）、户门（房门）、梁、柱、窗户（窗台板、窗扇）其它细部构件（阳台、勒脚、散水、排水沟、防潮层、雨水管）。 注意前后顺序的安排。 二.施工图的产生及其分类房屋建造需两个阶段：设计、施工。房屋建筑图（施工图）的设计也需两个阶段：初步设计、施工图设计。（对一些复杂工程，还应增加技术设计（扩大初步设计）阶段，为调节各工种的矛盾和绘制施工图作准备）（一）初步设计阶段1. 设计前的准备2. 方案设计3. 绘制初步设计图（二）施工图设计阶段——注意是将已经批准的初步设计图，根据施工的要求给予具体化。一套完整的施工图，应包括：1.图纸目录2.设计总说明3.建筑施工图（建施）4.结构施工图（结施）5.建筑装修图6.设备施工图（设施） 三.施工图的图示特点1.施工图中的各图样，主要是用正投影法绘制。2.房屋形体较大，施工图一般采纳较小比例绘制。3.由于房屋的构、配件和材料种类较多，国家制图标准规定了一系列相应的符号和图例。 四.阅读施工图的步骤阅读施工图之前除了具备投影知识和形体表达方法外，还应熟识施工图中常用的各种图例和符号。1.看图纸的目录，了解整套图纸的分类，每类图纸张数。2.根据目录通读一遍，了解工程概况（建设地点，环境，建筑物大小、结构型式，建设时间等）。3.根据负责内容，认真阅读...
