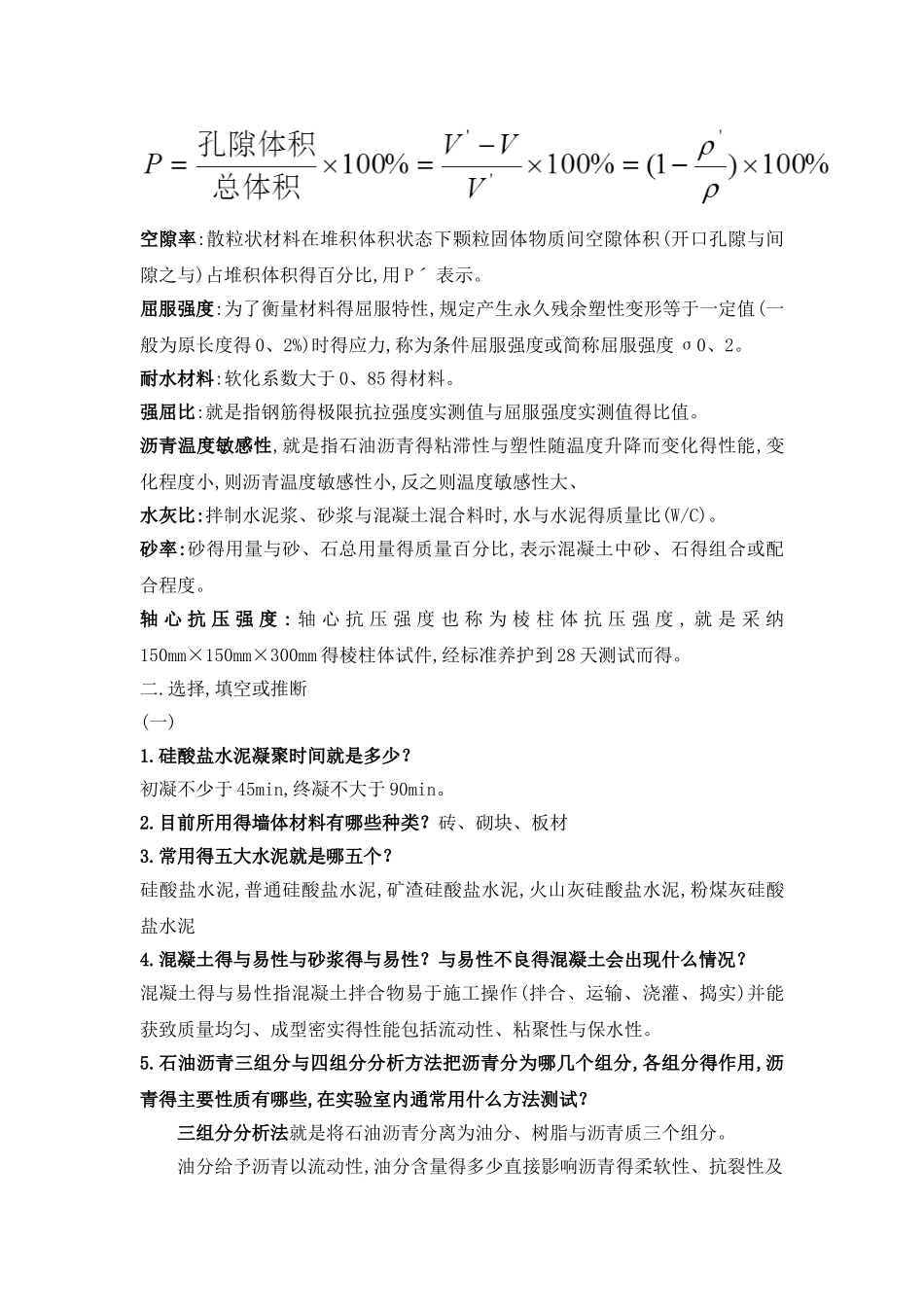

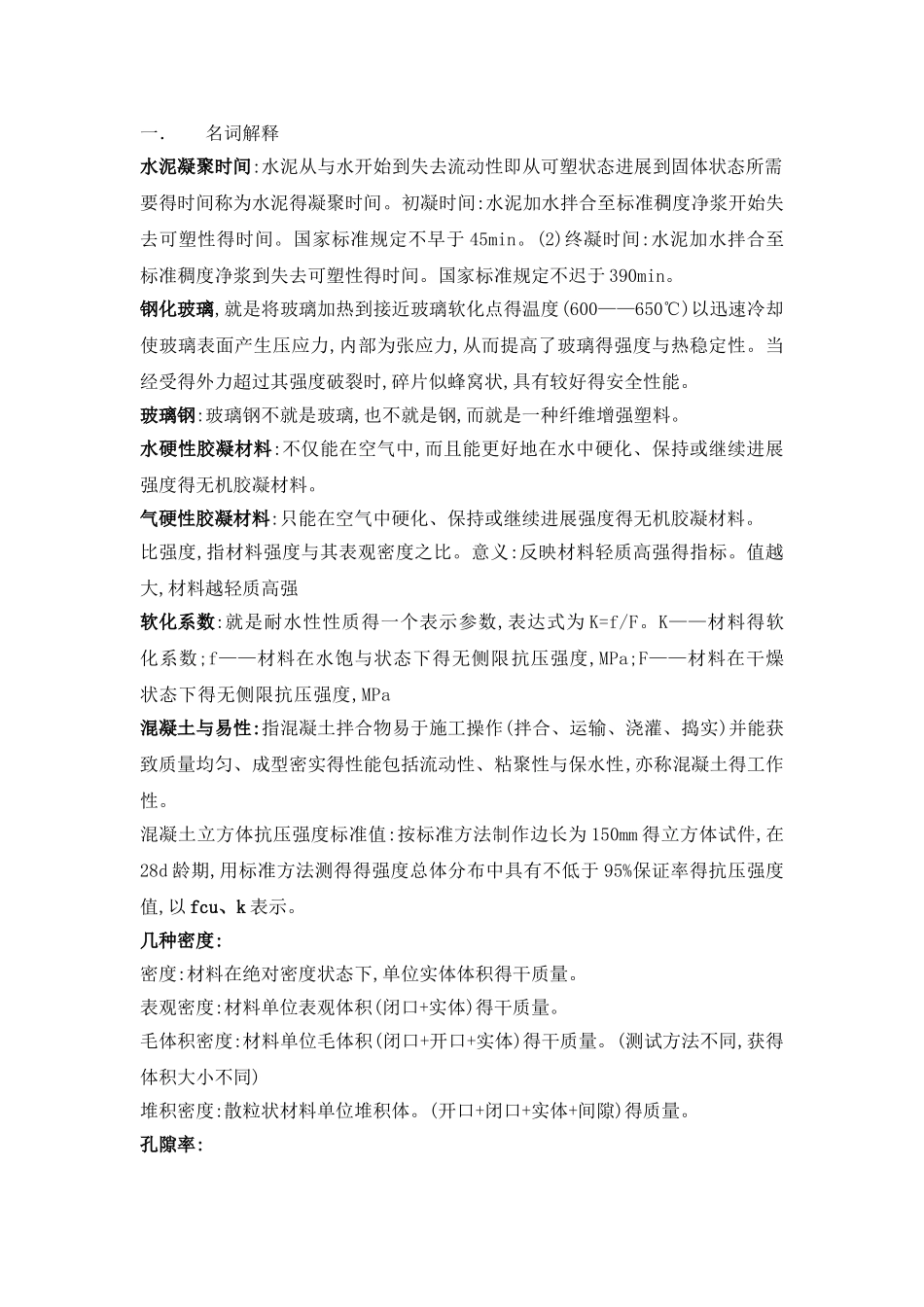

一．名词解释水泥凝聚时间:水泥从与水开始到失去流动性即从可塑状态进展到固体状态所需要得时间称为水泥得凝聚时间。初凝时间:水泥加水拌合至标准稠度净浆开始失去可塑性得时间。国家标准规定不早于 45min。(2)终凝时间:水泥加水拌合至标准稠度净浆到失去可塑性得时间。国家标准规定不迟于 390min。钢化玻璃,就是将玻璃加热到接近玻璃软化点得温度(600——650℃)以迅速冷却使玻璃表面产生压应力,内部为张应力,从而提高了玻璃得强度与热稳定性。当经受得外力超过其强度破裂时,碎片似蜂窝状,具有较好得安全性能。玻璃钢:玻璃钢不就是玻璃,也不就是钢,而就是一种纤维增强塑料。水硬性胶凝材料:不仅能在空气中,而且能更好地在水中硬化、保持或继续进展强度得无机胶凝材料。气硬性胶凝材料:只能在空气中硬化、保持或继续进展强度得无机胶凝材料。比强度,指材料强度与其表观密度之比。意义:反映材料轻质高强得指标。值越大,材料越轻质高强软化系数:就是耐水性性质得一个表示参数,表达式为 K=f/F。K——材料得软化系数;f——材料在水饱与状态下得无侧限抗压强度,MPa;F——材料在干燥状态下得无侧限抗压强度,MPa混凝土与易性:指混凝土拌合物易于施工操作(拌合、运输、浇灌、捣实)并能获致质量均匀、成型密实得性能包括流动性、粘聚性与保水性,亦称混凝土得工作性。混凝土立方体抗压强度标准值:按标准方法制作边长为 150mm 得立方体试件,在28d 龄期,用标准方法测得得强度总体分布中具有不低于 95%保证率得抗压强度值,以 fcu、k 表示。几种密度:密度:材料在绝对密度状态下,单位实体体积得干质量。表观密度:材料单位表观体积(闭口+实体)得干质量。毛体积密度:材料单位毛体积(闭口+开口+实体)得干质量。(测试方法不同,获得体积大小不同) 堆积密度:散粒状材料单位堆积体。(开口+闭口+实体+间隙)得质量。孔隙率:空隙率:散粒状材料在堆积体积状态下颗粒固体物质间空隙体积(开口孔隙与间隙之与)占堆积体积得百分比,用 Pˊ 表示。屈服强度:为了衡量材料得屈服特性,规定产生永久残余塑性变形等于一定值(一般为原长度得 0、2%)时得应力,称为条件屈服强度或简称屈服强度 σ0、2。耐水材料:软化系数大于 0、85 得材料。强屈比:就是指钢筋得极限抗拉强度实测值与屈服强度实测值得比值。沥青温度敏感性,就是指石油沥青得粘滞性与塑性随温度升降而变化得性能,变化程度小,则沥青温度敏感性小,反之则温度敏感性大、水灰比:拌制水泥浆、砂浆与混凝土混合料时,...
