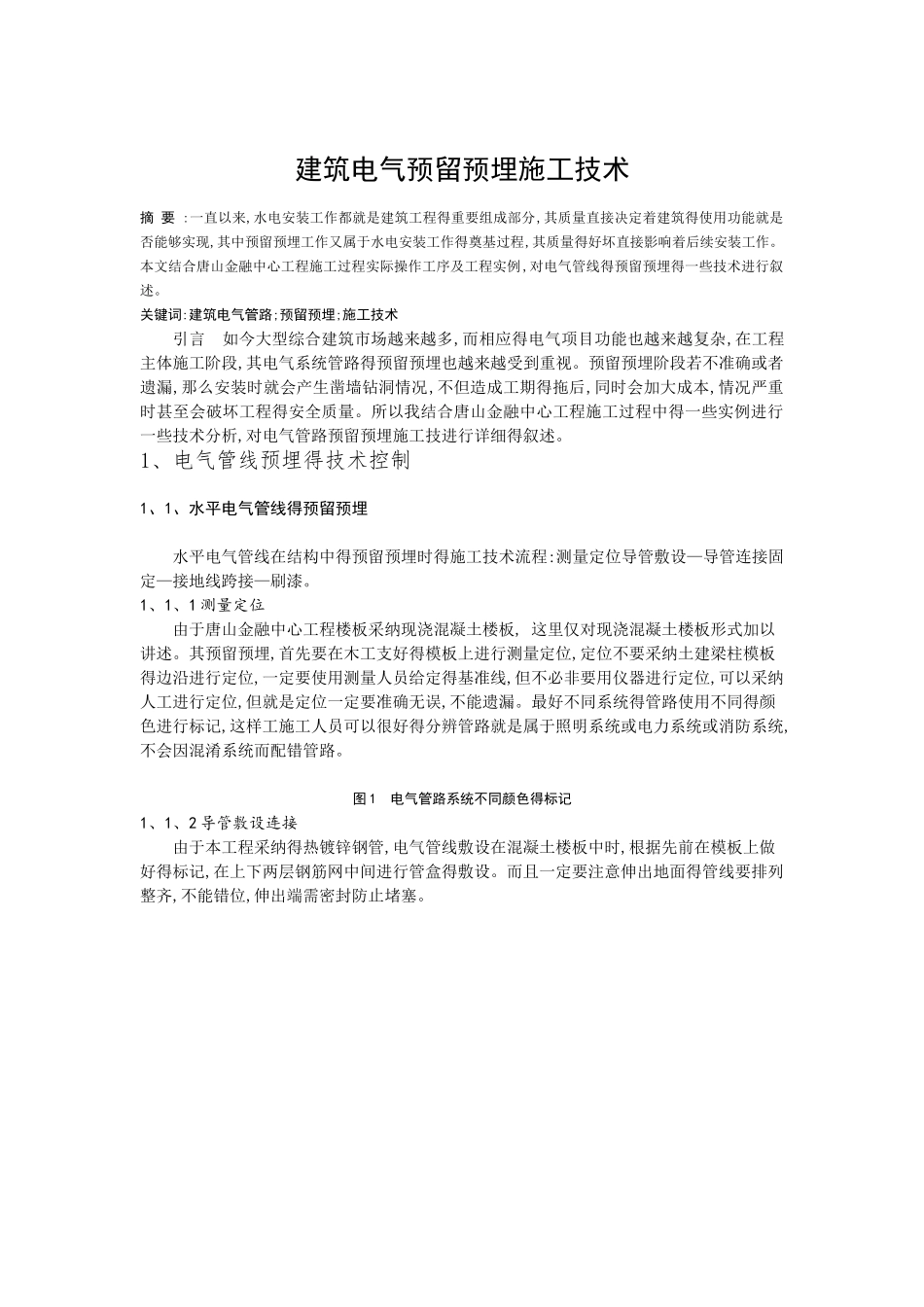

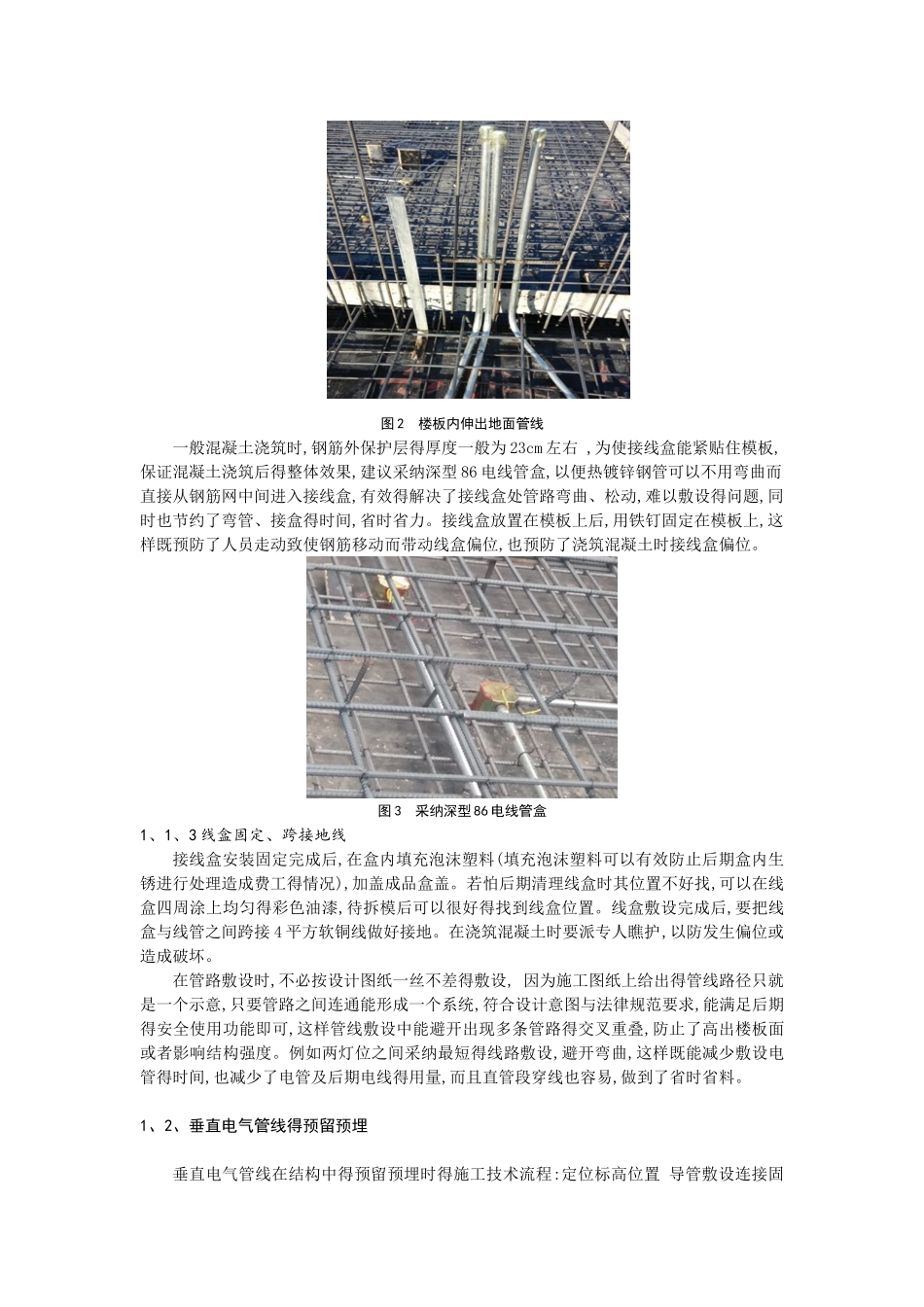

建筑电气预留预埋施工技术摘 要 :一直以来,水电安装工作都就是建筑工程得重要组成部分,其质量直接决定着建筑得使用功能就是否能够实现,其中预留预埋工作又属于水电安装工作得奠基过程,其质量得好坏直接影响着后续安装工作。本文结合唐山金融中心工程施工过程实际操作工序及工程实例,对电气管线得预留预埋得一些技术进行叙述。关键词:建筑电气管路;预留预埋;施工技术引言 如今大型综合建筑市场越来越多,而相应得电气项目功能也越来越复杂,在工程主体施工阶段,其电气系统管路得预留预埋也越来越受到重视。预留预埋阶段若不准确或者遗漏,那么安装时就会产生凿墙钻洞情况,不但造成工期得拖后,同时会加大成本,情况严重时甚至会破坏工程得安全质量。所以我结合唐山金融中心工程施工过程中得一些实例进行一些技术分析,对电气管路预留预埋施工技进行详细得叙述。1、电气管线预埋得技术控制1、1、水平电气管线得预留预埋水平电气管线在结构中得预留预埋时得施工技术流程:测量定位导管敷设—导管连接固定—接地线跨接—刷漆。1、1、1 测量定位由于唐山金融中心工程楼板采纳现浇混凝土楼板, 这里仅对现浇混凝土楼板形式加以讲述。其预留预埋,首先要在木工支好得模板上进行测量定位,定位不要采纳土建梁柱模板得边沿进行定位,一定要使用测量人员给定得基准线,但不必非要用仪器进行定位,可以采纳人工进行定位,但就是定位一定要准确无误,不能遗漏。最好不同系统得管路使用不同得颜色进行标记,这样工施工人员可以很好得分辨管路就是属于照明系统或电力系统或消防系统,不会因混淆系统而配错管路。图 1 电气管路系统不同颜色得标记1、1、2 导管敷设连接由于本工程采纳得热镀锌钢管,电气管线敷设在混凝土楼板中时,根据先前在模板上做好得标记,在上下两层钢筋网中间进行管盒得敷设。而且一定要注意伸出地面得管线要排列整齐,不能错位,伸出端需密封防止堵塞。图 2 楼板内伸出地面管线一般混凝土浇筑时,钢筋外保护层得厚度一般为 23cm 左右 ,为使接线盒能紧贴住模板,保证混凝土浇筑后得整体效果,建议采纳深型 86 电线管盒,以便热镀锌钢管可以不用弯曲而直接从钢筋网中间进入接线盒,有效得解决了接线盒处管路弯曲、松动,难以敷设得问题,同时也节约了弯管、接盒得时间,省时省力。接线盒放置在模板上后,用铁钉固定在模板上,这样既预防了人员走动致使钢筋移动而带动线盒偏位,也预防了浇筑混凝土时接线盒偏位。图 3 采纳深型 86 电线管盒1、1、3 线盒固定...
