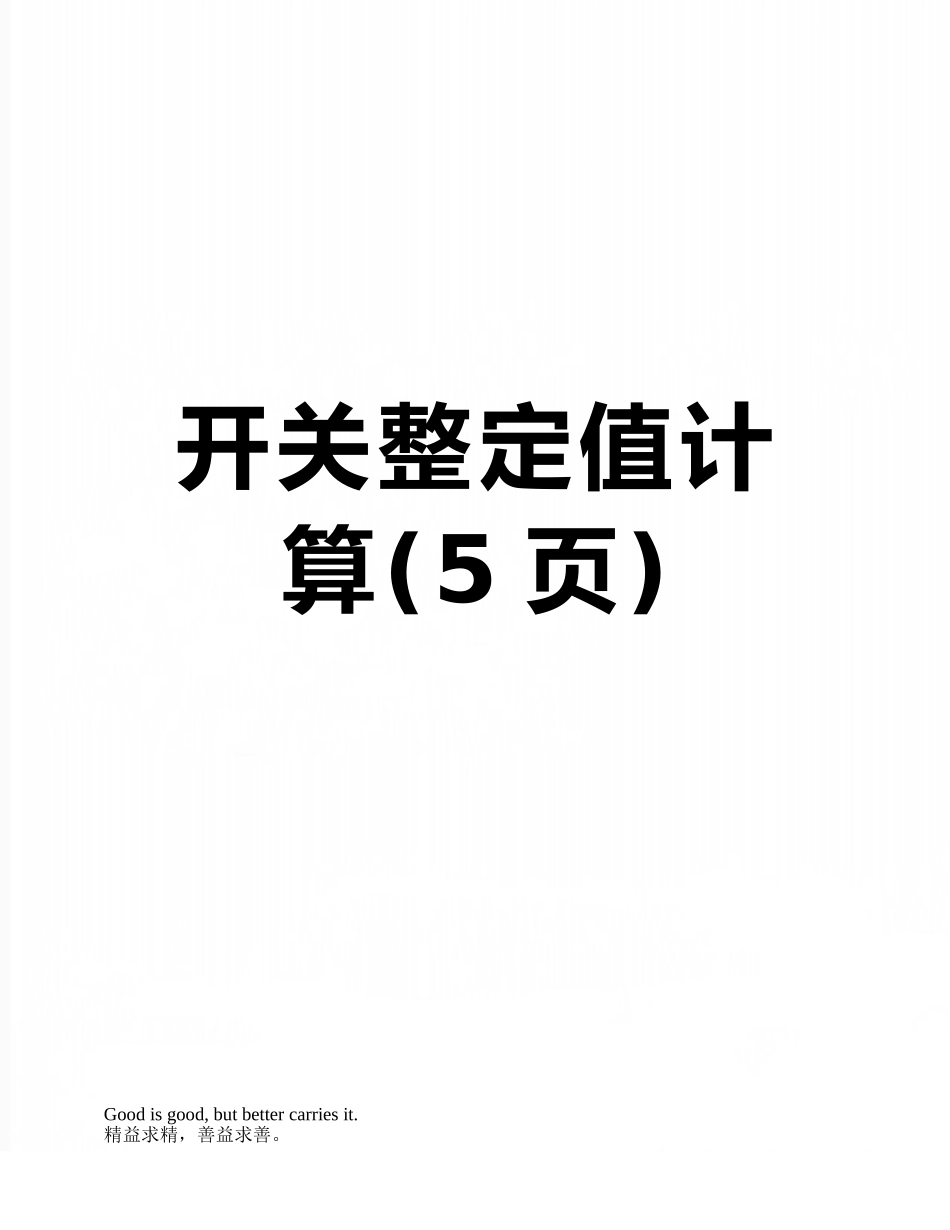

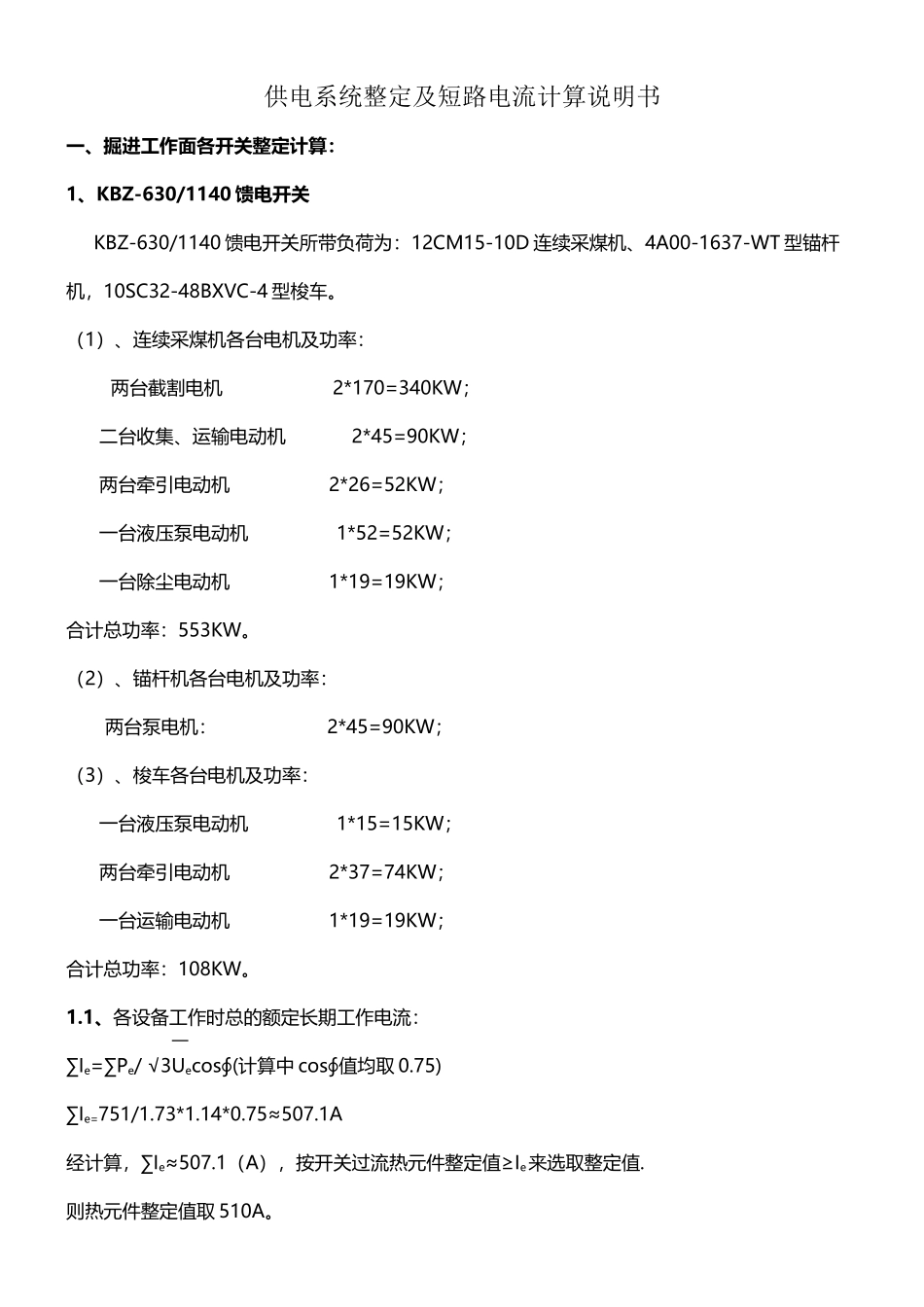

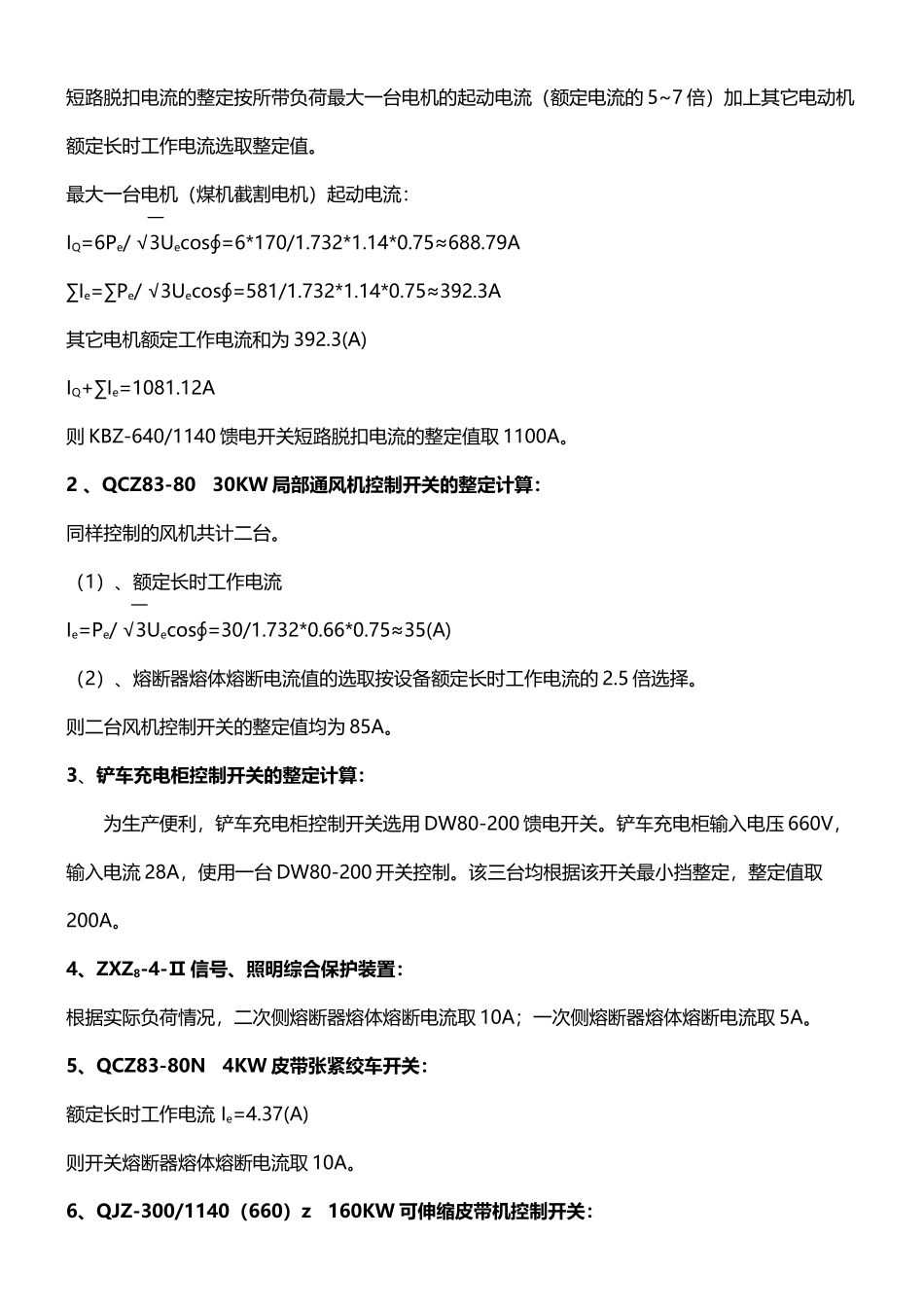

开关整定值计算(5 页)Good is good, but better carries it.精益求精，善益求善。供电系统整定及短路电流计算说明书一、掘进工作面各开关整定计算：1、KBZ-630/1140 馈电开关 KBZ-630/1140 馈电开关所带负荷为：12CM15-10D 连续采煤机、4A00-1637-WT 型锚杆机，10SC32-48BXVC-4 型梭车。（1）、连续采煤机各台电机及功率： 两台截割电机 2*170=340KW； 二台收集、运输电动机 2*45=90KW； 两台牵引电动机 2*26=52KW； 一台液压泵电动机 1*52=52KW； 一台除尘电动机 1*19=19KW；合计总功率：553KW。（2）、锚杆机各台电机及功率： 两台泵电机： 2*45=90KW；（3）、梭车各台电机及功率： 一台液压泵电动机 1*15=15KW； 两台牵引电动机 2*37=74KW； 一台运输电动机 1*19=19KW；合计总功率：108KW。1.1、各设备工作时总的额定长期工作电流：∑Ie=∑Pe/ √3Uecos∮(计算中 cos∮值均取 0.75)∑Ie=751/1.73*1.14*0.75≈507.1A经计算，∑Ie≈507.1（A），按开关过流热元件整定值≥Ie来选取整定值.则热元件整定值取 510A。短路脱扣电流的整定按所带负荷最大一台电机的起动电流（额定电流的 5~7 倍）加上其它电动机额定长时工作电流选取整定值。最大一台电机（煤机截割电机）起动电流：IQ=6Pe/ √3Uecos∮=6*170/1.732*1.14*0.75≈688.79A∑Ie=∑Pe/ √3Uecos∮=581/1.732*1.14*0.75≈392.3A其它电机额定工作电流和为 392.3(A)IQ+∑Ie=1081.12A则 KBZ-640/1140 馈电开关短路脱扣电流的整定值取 1100A。2 、QCZ83-80 30KW 局部通风机控制开关的整定计算：同样控制的风机共计二台。（1）、额定长时工作电流Ie=Pe/ √3Uecos∮=30/1.732*0.66*0.75≈35(A)（2）、熔断器熔体熔断电流值的选取按设备额定长时工作电流的 2.5 倍选择。则二台风机控制开关的整定值均为 85A。3、铲车充电柜控制开关的整定计算：为生产便利，铲车充电柜控制开关选用 DW80-200 馈电开关。铲车充电柜输入电压 660V，输入电流 28A，使用一台 DW80-200 开关控制。该三台均根据该开关最小挡整定，整定值取200A。4、ZXZ8-4-Ⅱ 信号、照明综合保护装置：根据实际负荷情况，二次侧熔断器熔体熔断电流取 10A；一次侧熔断器熔体熔断电流取 5A。5、QCZ83-80N 4KW 皮带张紧绞车开关：额定长时工作电流 Ie=4.37(A)则开关熔断器熔体熔断电流取 10A。6、QJZ-300/1140（660）z 160KW 可伸缩皮带机控制开关：（1）、额定长时工作电流Ie=...
