引水隧洞上下交叉下部引水洞支护方案

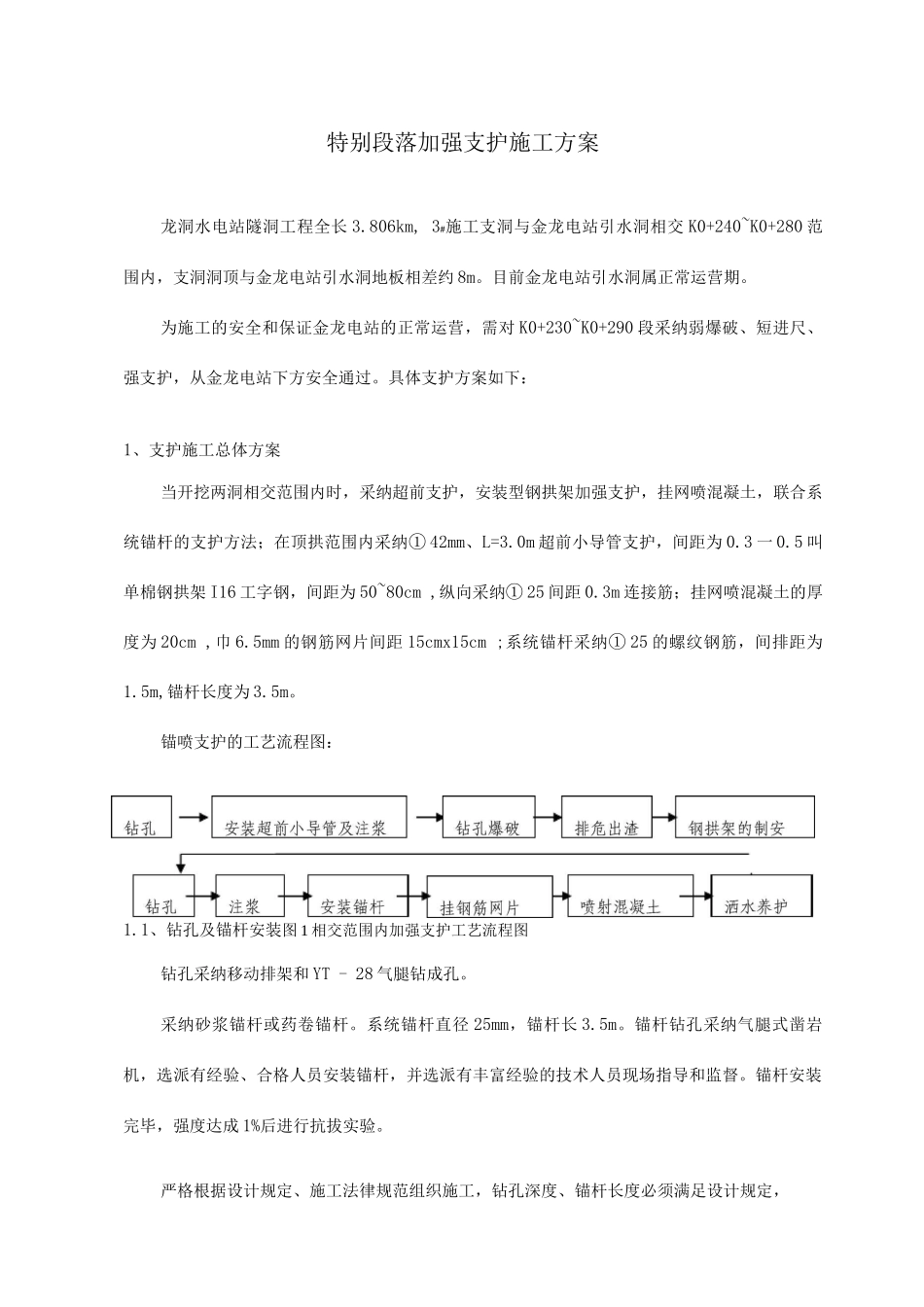

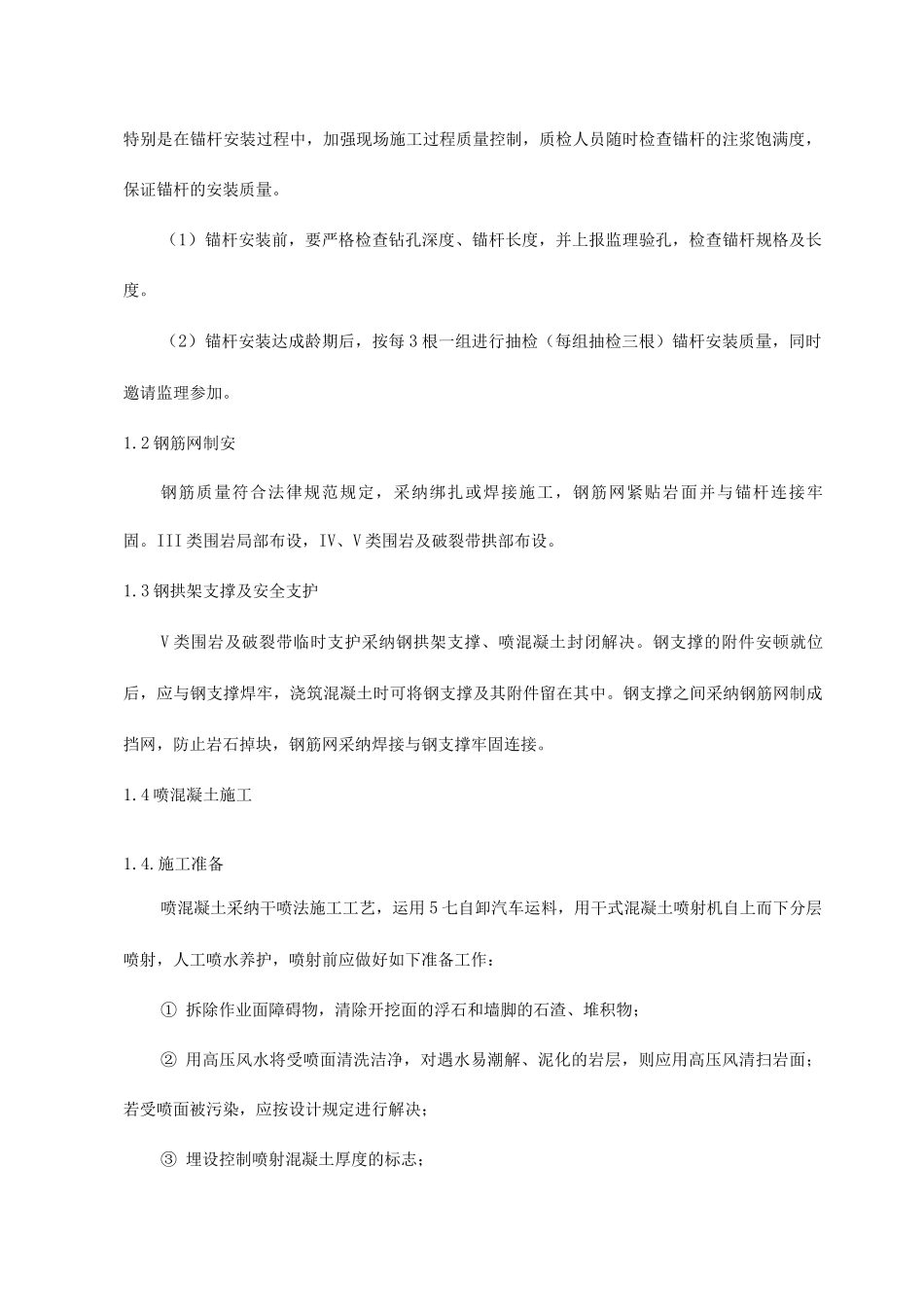

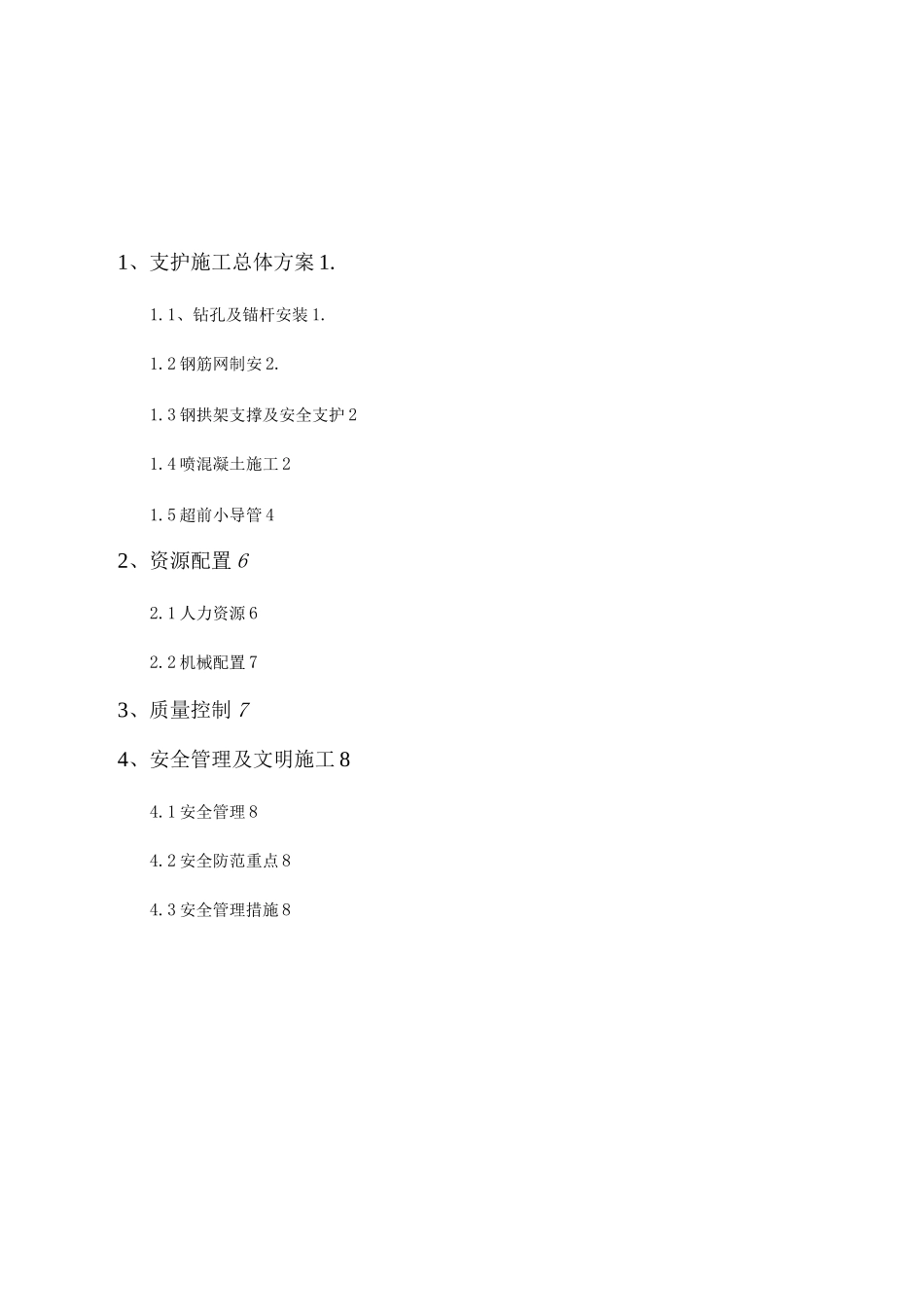

1、支护施工总体方案 1.1.1、钻孔及锚杆安装 1.1.2 钢筋网制安 2.1.3 钢拱架支撑及安全支护 21.4 喷混凝土施工 21.5 超前小导管 42、资源配置 62.1 人力资源 62.2 机械配置 73、质量控制 74、安全管理及文明施工 84.1 安全管理 84.2 安全防范重点 84.3 安全管理措施 8特别段落加强支护施工方案龙洞水电站隧洞工程全长 3.806km, 3#施工支洞与金龙电站引水洞相交 K0+240~K0+280 范围内，支洞洞顶与金龙电站引水洞地板相差约 8m。目前金龙电站引水洞属正常运营期。为施工的安全和保证金龙电站的正常运营，需对 K0+230~K0+290 段采纳弱爆破、短进尺、强支护，从金龙电站下方安全通过。具体支护方案如下：1、支护施工总体方案当开挖两洞相交范围内时，采纳超前支护，安装型钢拱架加强支护，挂网喷混凝土，联合系统锚杆的支护方法；在顶拱范围内采纳① 42mm、L=3.0m 超前小导管支护，间距为 0.3 一 0.5 叫单棉钢拱架 I16 工字钢，间距为 50~80cm ,纵向采纳① 25 间距 0.3m 连接筋；挂网喷混凝土的厚度为 20cm ,巾 6.5mm 的钢筋网片间距 15cmx15cm ;系统锚杆采纳① 25 的螺纹钢筋，间排距为1.5m,锚杆长度为 3.5m。锚喷支护的工艺流程图：1.1、钻孔及锚杆安装图 1 相交范围内加强支护工艺流程图钻孔采纳移动排架和 YT - 28 气腿钻成孔。采纳砂浆锚杆或药卷锚杆。系统锚杆直径 25mm，锚杆长 3.5m。锚杆钻孔采纳气腿式凿岩机，选派有经验、合格人员安装锚杆，并选派有丰富经验的技术人员现场指导和监督。锚杆安装完毕，强度达成 1%后进行抗拔实验。严格根据设计规定、施工法律规范组织施工，钻孔深度、锚杆长度必须满足设计规定，特别是在锚杆安装过程中，加强现场施工过程质量控制，质检人员随时检查锚杆的注浆饱满度，保证锚杆的安装质量。（1）锚杆安装前，要严格检查钻孔深度、锚杆长度，并上报监理验孔，检查锚杆规格及长度。（2）锚杆安装达成龄期后，按每 3 根一组进行抽检（每组抽检三根）锚杆安装质量，同时邀请监理参加。1.2 钢筋网制安钢筋质量符合法律规范规定，采纳绑扎或焊接施工，钢筋网紧贴岩面并与锚杆连接牢固。III 类围岩局部布设，IV、V 类围岩及破裂带拱部布设。1.3 钢拱架支撑及安全支护V 类围岩及破裂带临时支护采纳钢拱架支撑、喷混凝土封闭解决。钢支撑的附件安顿就位后，应与钢支撑焊牢，浇筑混凝土时可将钢支撑及其附件留在其中。钢支撑之间采纳钢筋网制成...
