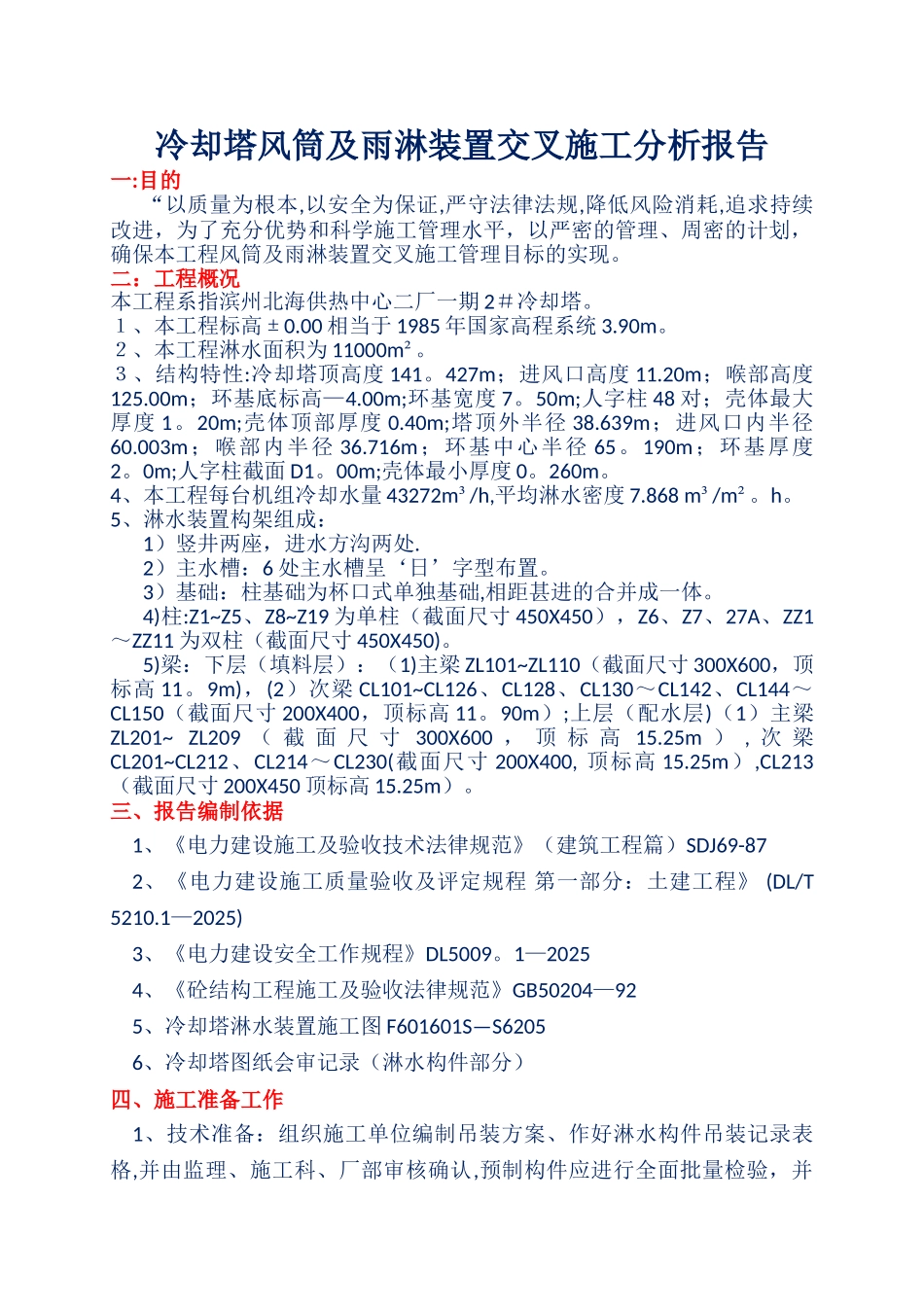

冷却塔风筒及雨淋装置交叉施工分析报告一:目的“以质量为根本,以安全为保证,严守法律法规,降低风险消耗,追求持续改进，为了充分优势和科学施工管理水平，以严密的管理、周密的计划，确保本工程风筒及雨淋装置交叉施工管理目标的实现。二：工程概况本工程系指滨州北海供热中心二厂一期 2＃冷却塔。１、本工程标高±0.00 相当于 1985 年国家高程系统 3.90m。２、本工程淋水面积为 11000m²。３、结构特性:冷却塔顶高度 141。427m；进风口高度 11.20m；喉部高度125.00m；环基底标高—4.00m;环基宽度 7。50m;人字柱 48 对；壳体最大厚度 1。20m;壳体顶部厚度 0.40m;塔顶外半径 38.639m；进风口内半径60.003m；喉部内半径 36.716m；环基中心半径 65。190m；环基厚度2。0m;人字柱截面 D1。00m;壳体最小厚度 0。260m。4、本工程每台机组冷却水量 43272m³/h,平均淋水密度 7.868 m³/m²。h。5、淋水装置构架组成：1）竖井两座，进水方沟两处.2）主水槽：6 处主水槽呈‘日’字型布置。3）基础：柱基础为杯口式单独基础,相距甚进的合并成一体。4)柱:Z1~Z5、Z8~Z19 为单柱（截面尺寸 450X450），Z6、Z7、27A、ZZ1～ZZ11 为双柱（截面尺寸 450X450)。5)梁：下层（填料层）：（1)主梁 ZL101~ZL110（截面尺寸 300X600，顶标高 11。9m)，(2）次梁 CL101~CL126、CL128、CL130～CL142、CL144～CL150（截面尺寸 200X400，顶标高 11。90m）;上层（配水层)（1）主梁ZL201~ ZL209 （ 截 面 尺 寸 300X600 ， 顶 标 高 15.25m ） , 次 梁CL201~CL212、CL214～CL230(截面尺寸 200X400, 顶标高 15.25m）,CL213（截面尺寸 200X450 顶标高 15.25m）。三、报告编制依据1、《电力建设施工及验收技术法律规范》（建筑工程篇）SDJ69-872、《电力建设施工质量验收及评定规程 第一部分：土建工程》 (DL/T 5210.1—2025)3、《电力建设安全工作规程》DL5009。1—20254、《砼结构工程施工及验收法律规范》GB50204—925、冷却塔淋水装置施工图 F601601S—S62056、冷却塔图纸会审记录（淋水构件部分）四、施工准备工作 1、技术准备：组织施工单位编制吊装方案、作好淋水构件吊装记录表格,并由监理、施工科、厂部审核确认,预制构件应进行全面批量检验，并做好检验记录，符合要求后，方可正式吊装作业;做好统计构件规格、数量工作.做好水准仪，经纬仪、起重工器具的检验工作。作业人员经安全、技术、质量交底后，方可进行施工...
