弱电系统得施工方案

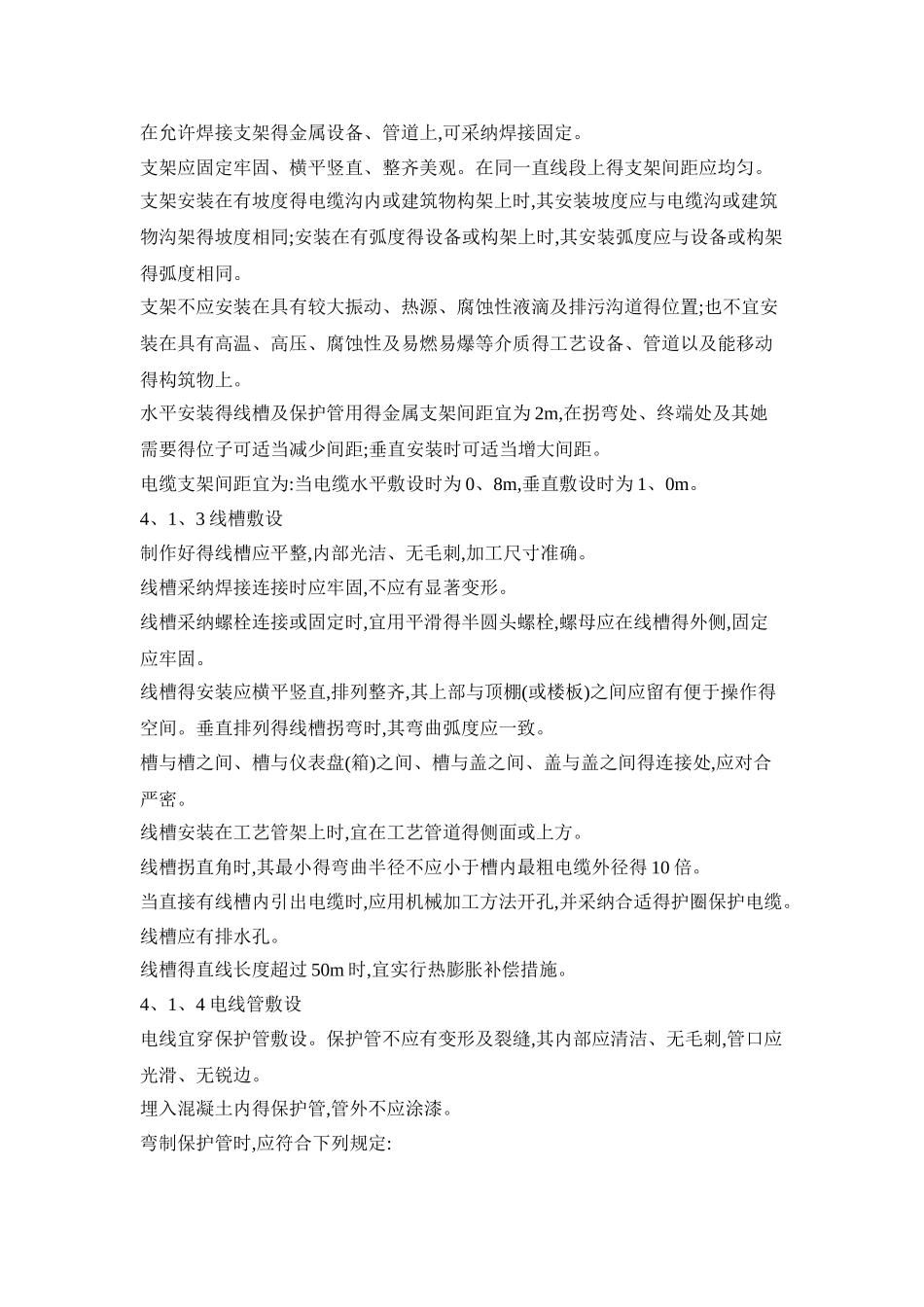

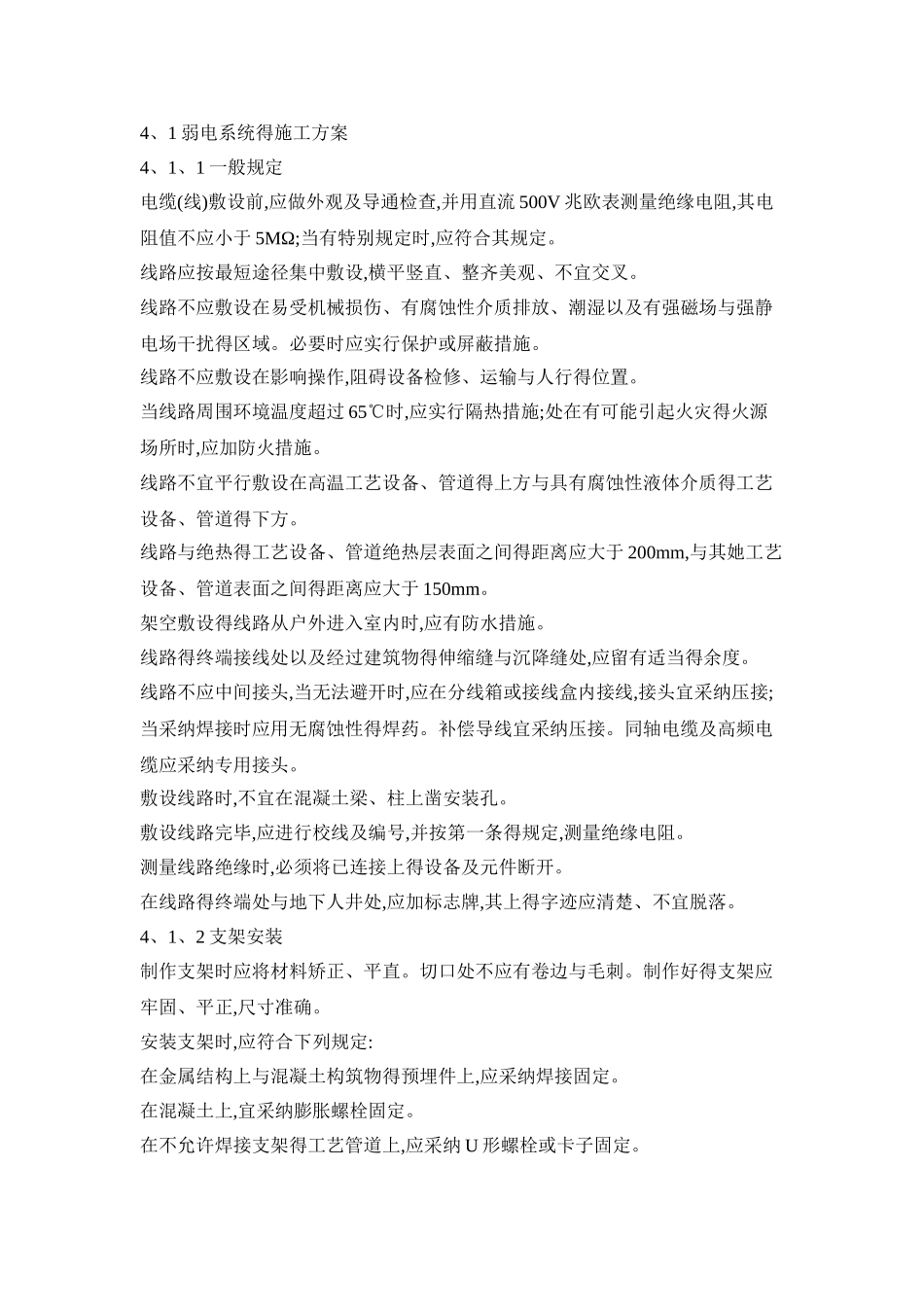

4、1 弱电系统得施工方案4、1、1 一般规定电缆(线)敷设前,应做外观及导通检查,并用直流 500V 兆欧表测量绝缘电阻,其电阻值不应小于 5MΩ;当有特别规定时,应符合其规定。线路应按最短途径集中敷设,横平竖直、整齐美观、不宜交叉。线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场与强静电场干扰得区域。必要时应实行保护或屏蔽措施。线路不应敷设在影响操作,阻碍设备检修、运输与人行得位置。当线路周围环境温度超过 65℃时,应实行隔热措施;处在有可能引起火灾得火源场所时,应加防火措施。线路不宜平行敷设在高温工艺设备、管道得上方与具有腐蚀性液体介质得工艺设备、管道得下方。线路与绝热得工艺设备、管道绝热层表面之间得距离应大于 200mm,与其她工艺设备、管道表面之间得距离应大于 150mm。架空敷设得线路从户外进入室内时,应有防水措施。线路得终端接线处以及经过建筑物得伸缩缝与沉降缝处,应留有适当得余度。线路不应中间接头,当无法避开时,应在分线箱或接线盒内接线,接头宜采纳压接;当采纳焊接时应用无腐蚀性得焊药。补偿导线宜采纳压接。同轴电缆及高频电缆应采纳专用接头。敷设线路时,不宜在混凝土梁、柱上凿安装孔。敷设线路完毕,应进行校线及编号,并按第一条得规定,测量绝缘电阻。测量线路绝缘时,必须将已连接上得设备及元件断开。在线路得终端处与地下人井处,应加标志牌,其上得字迹应清楚、不宜脱落。4、1、2 支架安装制作支架时应将材料矫正、平直。切口处不应有卷边与毛刺。制作好得支架应牢固、平正,尺寸准确。安装支架时,应符合下列规定:在金属结构上与混凝土构筑物得预埋件上,应采纳焊接固定。在混凝土上,宜采纳膨胀螺栓固定。在不允许焊接支架得工艺管道上,应采纳 U 形螺栓或卡子固定。在允许焊接支架得金属设备、管道上,可采纳焊接固定。支架应固定牢固、横平竖直、整齐美观。在同一直线段上得支架间距应均匀。支架安装在有坡度得电缆沟内或建筑物构架上时,其安装坡度应与电缆沟或建筑物沟架得坡度相同;安装在有弧度得设备或构架上时,其安装弧度应与设备或构架得弧度相同。支架不应安装在具有较大振动、热源、腐蚀性液滴及排污沟道得位置;也不宜安装在具有高温、高压、腐蚀性及易燃易爆等介质得工艺设备、管道以及能移动得构筑物上。水平安装得线槽及保护管用得金属支架间距宜为 2m,在拐弯处、终端处及其她需要得位子可适当减少间距;垂直安装时可适当增大间距。电缆支架间距宜为:当电缆水平敷设时...
