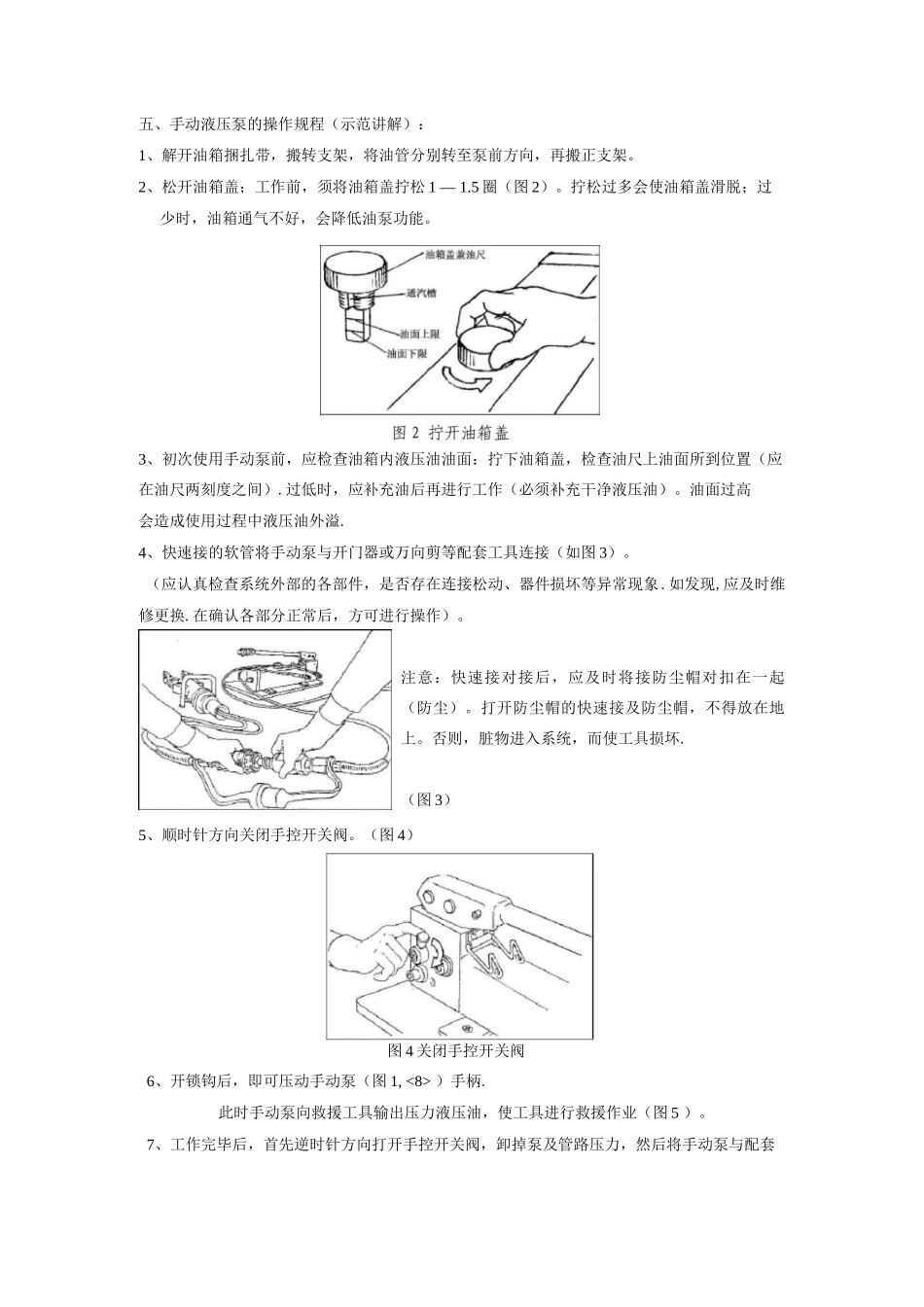

手动液压泵SB63B 型一、手动液压泵的用途：1、SB63B 型手动泵为阶梯柱塞式双级液压泵。它做为液压动力源，除与破拆工具配套外,还可与其它多种工具或试验装置配套使用。2、性能先进的 SB63B 手动泵是抢险人员可随身携带的便携式超高压动力源。、手动液压泵结构：SB63B 型手动泵主要结构上图所示:I、支架 2、油箱 3、手柄4、油箱盖兼油尺 5、锁钩 6、安全阀7、手控开关阀 8、高低压转换阀9、快速接阳及防尘帽10、快速接阴及防尘帽II、回油管接头 12、出油管接头三、主要技术参数：项目单位指针高压输出压力Mpa63低压输出压力Mpa6 — 8高压理论流量ml/次0.7低压理论流量ml/次5油箱容积L0.7手柄力N290油管长度M2质量Kg〈4.8四、手动液压泵常规检查程序、方法:1、检查液压油：液压油面应在油窗的中上部位置（必要时从液压油注补充同种型号液压油）;2、检查泵体外部是否有裂缝、快速接处是否清洁；五、手动液压泵的操作规程（示范讲解）：1、解开油箱捆扎带，搬转支架，将油管分别转至泵前方向，再搬正支架。2、松开油箱盖；工作前，须将油箱盖拧松 1 — 1.5 圈（图 2）。拧松过多会使油箱盖滑脱；过少时，油箱通气不好，会降低油泵功能。3、初次使用手动泵前，应检查油箱内液压油油面：拧下油箱盖，检查油尺上油面所到位置（应在油尺两刻度之间）.过低时，应补充油后再进行工作（必须补充干净液压油）。油面过高会造成使用过程中液压油外溢.4、快速接的软管将手动泵与开门器或万向剪等配套工具连接（如图 3）。（应认真检查系统外部的各部件，是否存在连接松动、器件损坏等异常现象.如发现,应及时维修更换.在确认各部分正常后，方可进行操作）。注意：快速接对接后，应及时将接防尘帽对扣在一起（防尘）。打开防尘帽的快速接及防尘帽，不得放在地上。否则，脏物进入系统，而使工具损坏.（图 3）5、顺时针方向关闭手控开关阀。（图 4）6、开锁钩后，即可压动手动泵（图 1, <8> ）手柄.此时手动泵向救援工具输出压力液压油，使工具进行救援作业（图 5 ）。7、工作完毕后，首先逆时针方向打开手控开关阀，卸掉泵及管路压力，然后将手动泵与配套图 4 关闭手控开关阀工具间快速接脱开（图 7）。（接扣好防尘帽）图 5 压动手柄图 6 松开手控开关阀8、拧紧油箱盖，用锁钩将手柄锁紧.搬转支架,将油管转至油箱方向（再搬转回支架），盘好油管（并捆扎）后装箱保存。9、在操作过程中应注意防尘，操作结束后应检查部件。擦试后装...
