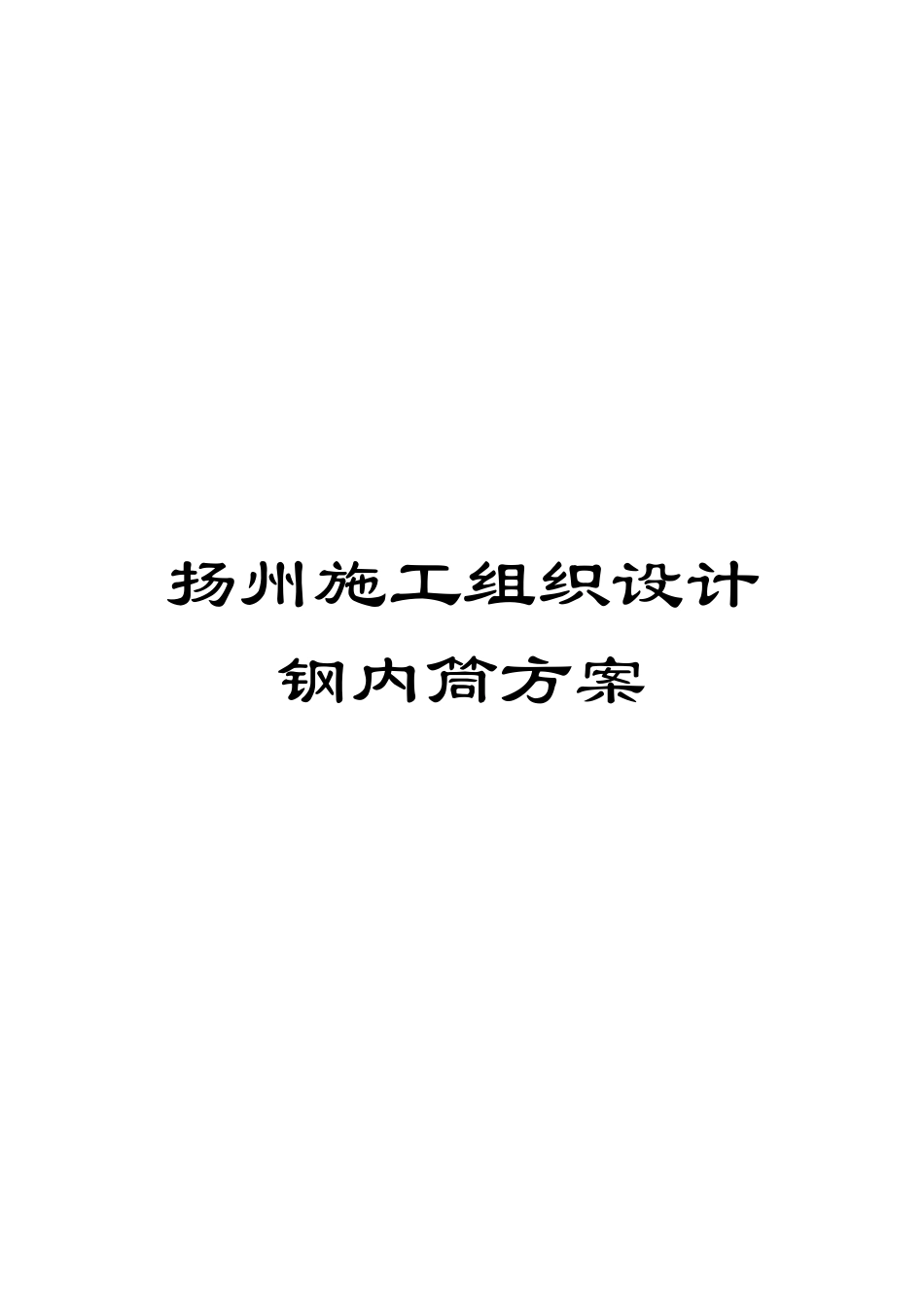

扬州施工组织设计钢内筒方案模板VIP专享

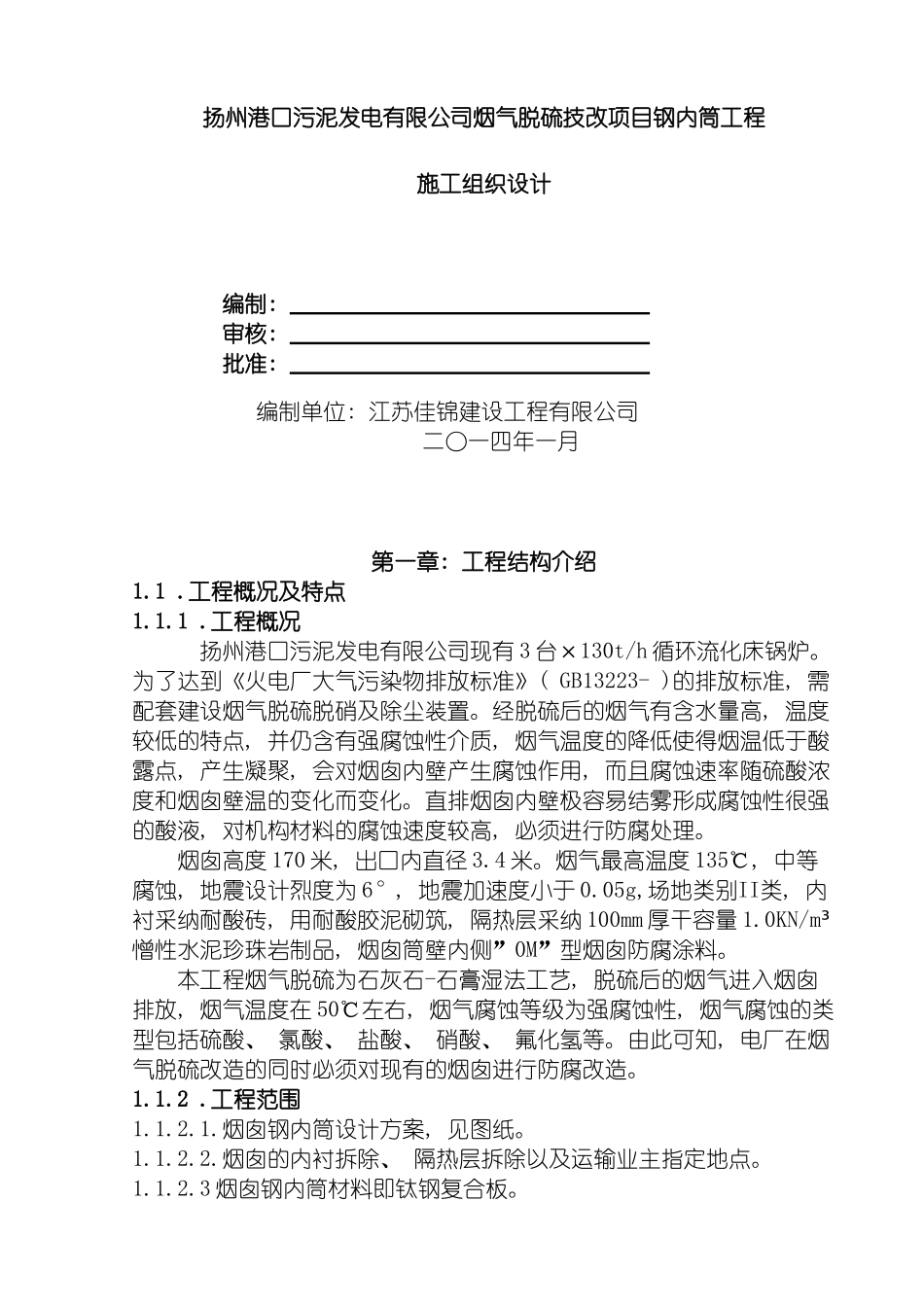

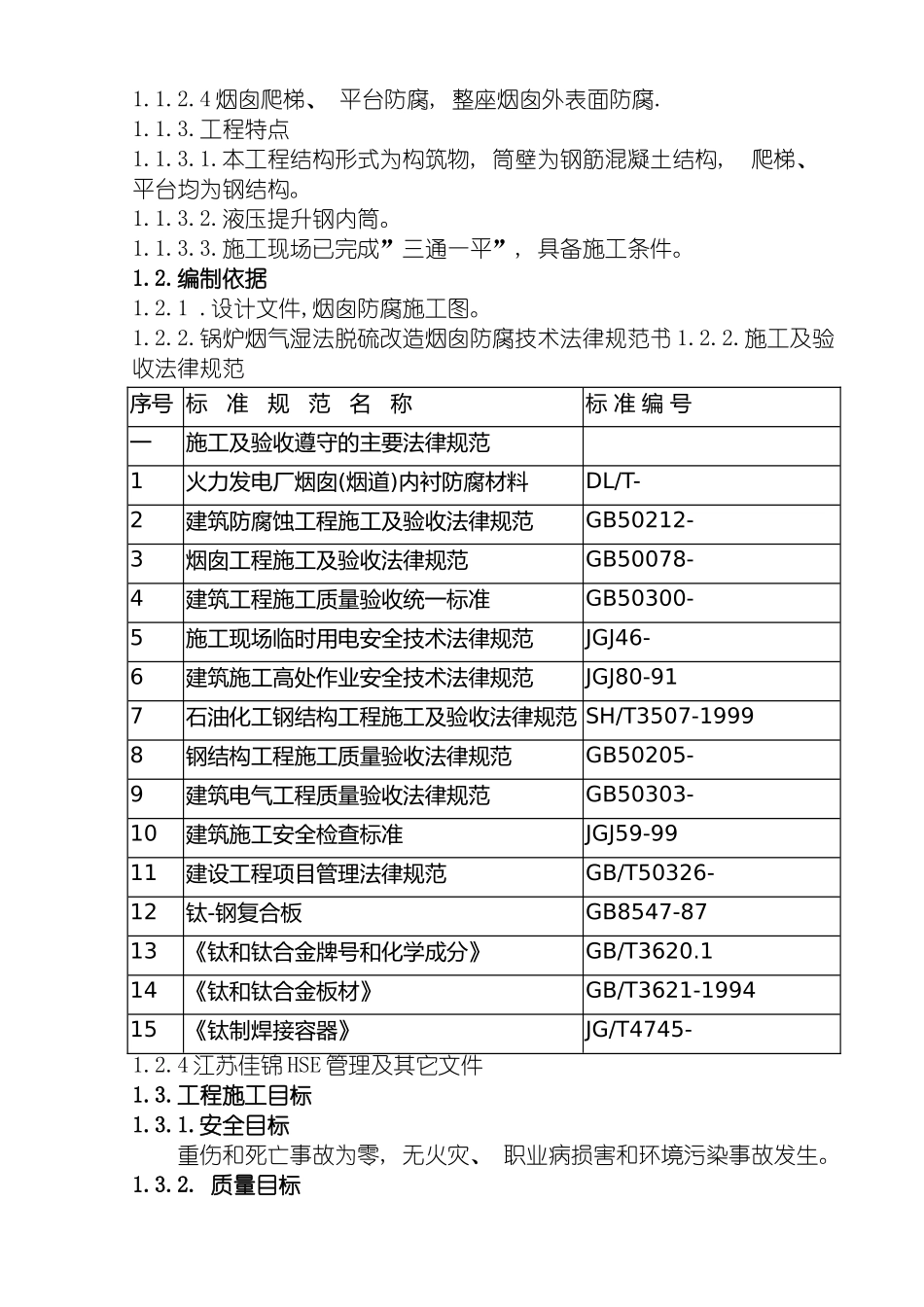

扬州施工组织设计钢内筒方案扬州港口污泥发电有限公司烟气脱硫技改项目钢内筒工程施工组织设计 编制: 审核: 批准: 编制单位: 江苏佳锦建设工程有限公司 二○一四年一月第一章: 工程结构介绍1.1 .工程概况及特点1.1.1 .工程概况 扬州港口污泥发电有限公司现有 3 台×130t/h 循环流化床锅炉。为了达到《火电厂大气污染物排放标准》( GB13223- )的排放标准, 需配套建设烟气脱硫脱硝及除尘装置。经脱硫后的烟气有含水量高, 温度较低的特点, 并仍含有强腐蚀性介质, 烟气温度的降低使得烟温低于酸露点, 产生凝聚, 会对烟囱内壁产生腐蚀作用, 而且腐蚀速率随硫酸浓度和烟囱壁温的变化而变化。直排烟囱内壁极容易结雾形成腐蚀性很强的酸液, 对机构材料的腐蚀速度较高, 必须进行防腐处理。烟囱高度 170 米, 出口内直径 3.4 米。烟气最高温度 135℃, 中等腐蚀, 地震设计烈度为 6°, 地震加速度小于 0.05g,场地类别II类, 内衬采纳耐酸砖, 用耐酸胶泥砌筑, 隔热层采纳 100mm 厚干容量 1.0KN/m³憎性水泥珍珠岩制品, 烟囱筒壁内侧”0M”型烟囱防腐涂料。本工程烟气脱硫为石灰石-石膏湿法工艺, 脱硫后的烟气进入烟囱排放, 烟气温度在 50℃左右, 烟气腐蚀等级为强腐蚀性, 烟气腐蚀的类型包括硫酸、 氯酸、 盐酸、 硝酸、 氟化氢等。由此可知, 电厂在烟气脱硫改造的同时必须对现有的烟囱进行防腐改造。1.1.2 .工程范围1.1.2.1.烟囱钢内筒设计方案, 见图纸。1.1.2.2.烟囱的内衬拆除、 隔热层拆除以及运输业主指定地点。1.1.2.3 烟囱钢内筒材料即钛钢复合板。1.1.2.4 烟囱爬梯、 平台防腐, 整座烟囱外表面防腐.1.1.3.工程特点1.1.3.1.本工程结构形式为构筑物, 筒壁为钢筋混凝土结构, 爬梯、 平台均为钢结构。1.1.3.2.液压提升钢内筒。1.1.3.3.施工现场已完成”三通一平”, 具备施工条件。1.2.编制依据1.2.1 .设计文件,烟囱防腐施工图。1.2.2.锅炉烟气湿法脱硫改造烟囱防腐技术法律规范书 1.2.2.施工及验收法律规范序号 标 准 规 范 名 称标 准 编 号一施工及验收遵守的主要法律规范1火力发电厂烟囱(烟道)内衬防腐材料DL/T- 2建筑防腐蚀工程施工及验收法律规范GB50212- 3烟囱工程施工及验收法律规范GB50078- 4建筑工程施工质量验收统一标准GB50300- 5施工现场临时用电安全技术法律规范JGJ46- 6建筑施工高处作业安全技术法律规范JGJ80-917石油化工钢结构工程施工及验收法律规范 SH/T3...
