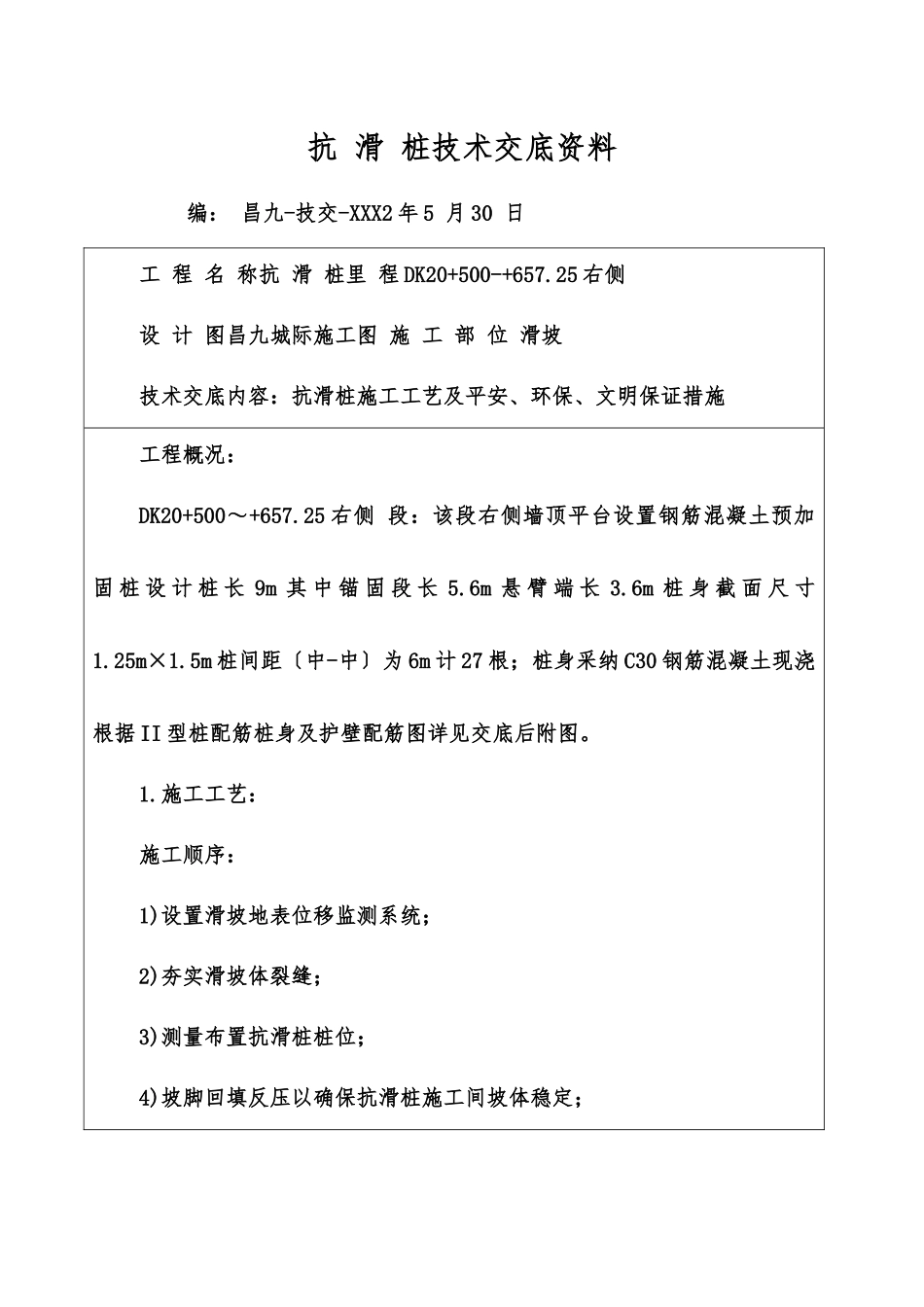

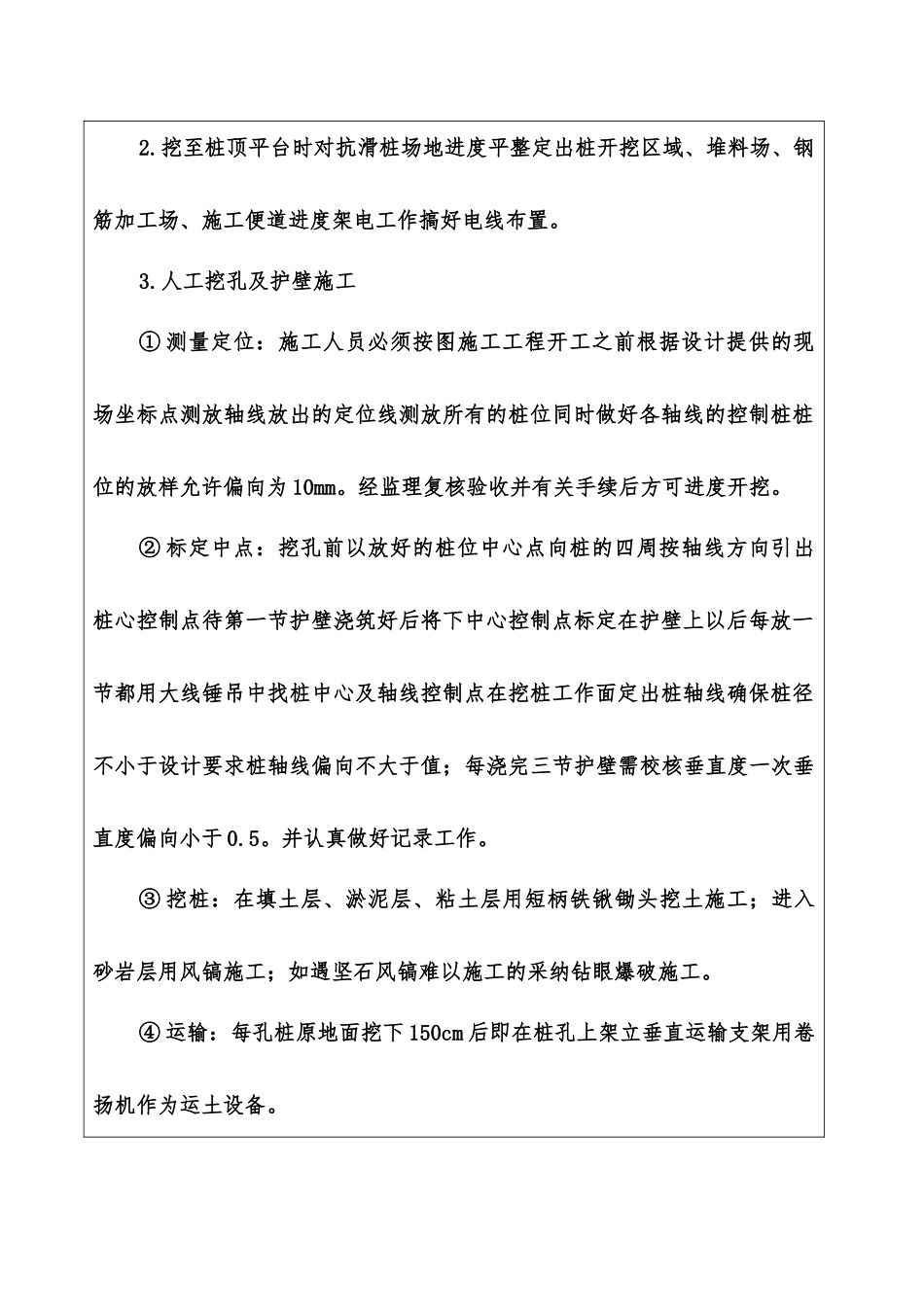

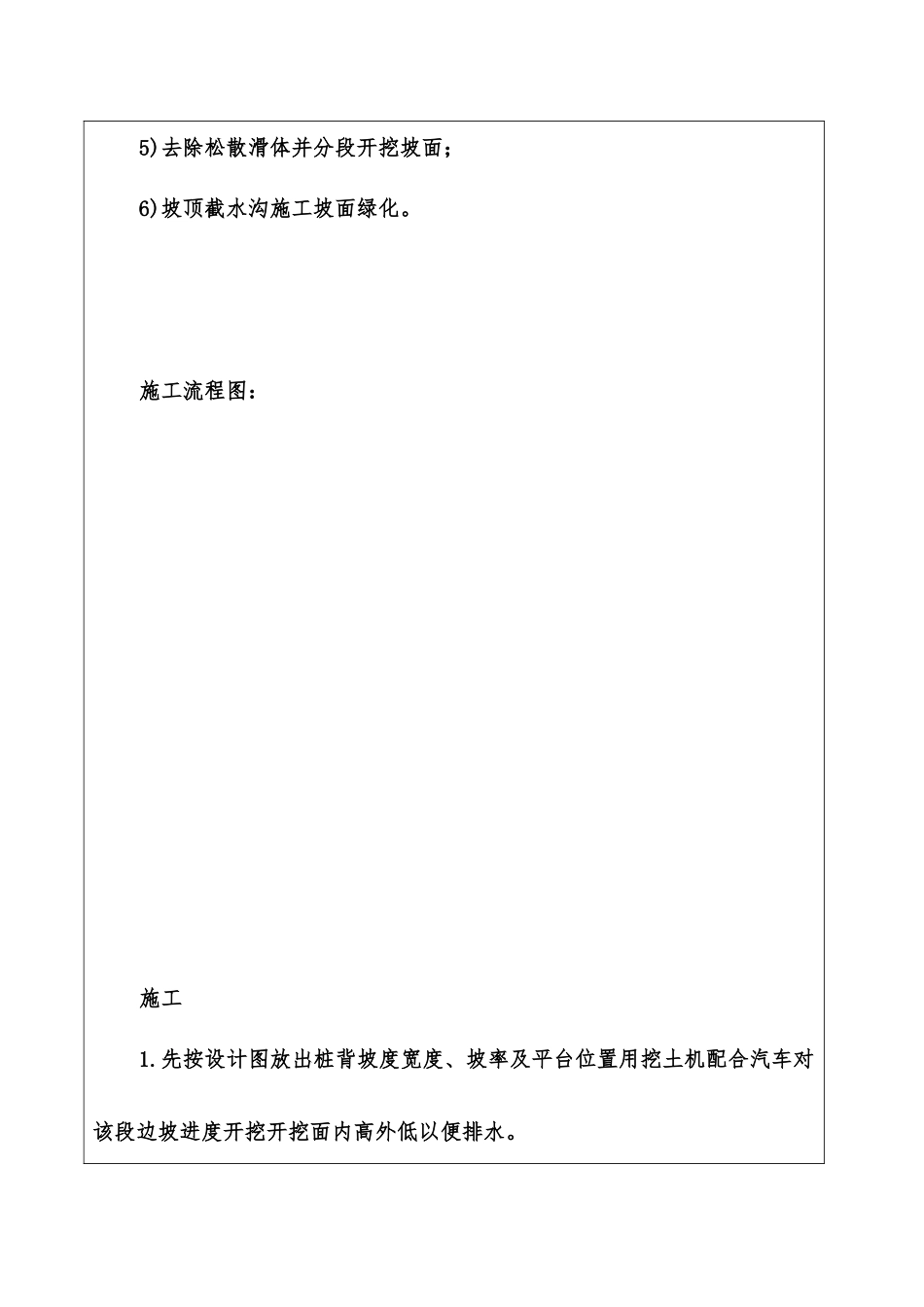

抗 滑 桩技术交底资料编： 昌九-技交-XXX2 年 5 月 30 日工 程 名 称抗 滑 桩里 程 DK20+500-+657.25 右侧设 计 图昌九城际施工图 施 工 部 位 滑坡技术交底内容：抗滑桩施工工艺及平安、环保、文明保证措施工程概况：DK20+500～+657.25 右侧 段：该段右侧墙顶平台设置钢筋混凝土预加固 桩 设 计 桩 长 9m 其 中 锚 固 段 长 5.6m 悬 臂 端 长 3.6m 桩 身 截 面 尺 寸1.25m×1.5m 桩间距〔中-中〕为 6m 计 27 根；桩身采纳 C30 钢筋混凝土现浇根据 II 型桩配筋桩身及护壁配筋图详见交底后附图。1.施工工艺：施工顺序：1)设置滑坡地表位移监测系统；2)夯实滑坡体裂缝；3)测量布置抗滑桩桩位；4)坡脚回填反压以确保抗滑桩施工间坡体稳定；5)去除松散滑体并分段开挖坡面；6)坡顶截水沟施工坡面绿化。施工流程图：施工1.先按设计图放出桩背坡度宽度、坡率及平台位置用挖土机配合汽车对该段边坡进度开挖开挖面内高外低以便排水。2.挖至桩顶平台时对抗滑桩场地进度平整定出桩开挖区域、堆料场、钢筋加工场、施工便道进度架电工作搞好电线布置。3.人工挖孔及护壁施工① 测量定位：施工人员必须按图施工工程开工之前根据设计提供的现场坐标点测放轴线放出的定位线测放所有的桩位同时做好各轴线的控制桩桩位的放样允许偏向为 10mm。经监理复核验收并有关手续后方可进度开挖。② 标定中点：挖孔前以放好的桩位中心点向桩的四周按轴线方向引出桩心控制点待第一节护壁浇筑好后将下中心控制点标定在护壁上以后每放一节都用大线锤吊中找桩中心及轴线控制点在挖桩工作面定出桩轴线确保桩径不小于设计要求桩轴线偏向不大于值；每浇完三节护壁需校核垂直度一次垂直度偏向小于 0.5。并认真做好记录工作。③ 挖桩：在填土层、淤泥层、粘土层用短柄铁锹锄头挖土施工；进入砂岩层用风镐施工；如遇坚石风镐难以施工的采纳钻眼爆破施工。④ 运输：每孔桩原地面挖下 150cm 后即在桩孔上架立垂直运输支架用卷扬机作为运土设备。⑤ 护壁施工：护壁砼采纳人工浇筑人工捣实的。塌落度控制在 8-10cm。原地面下第一节灌注锁口其下挖深 1m 就灌注 C15 钢筋砼护壁一节往下施工以每一节为一施工循环。每节高度为 1m1.25m×1.5m 桩径的护壁厚度为30cm。在节与节之间插竖直钢筋〔入下节 25cm〕以进步护壁的整体性。护壁模板采纳拆上节支下节重复周转使用模板之间用卡具、扣件连接固定在上下端各设一道圆弧...
