护坡及土方工程施工方案

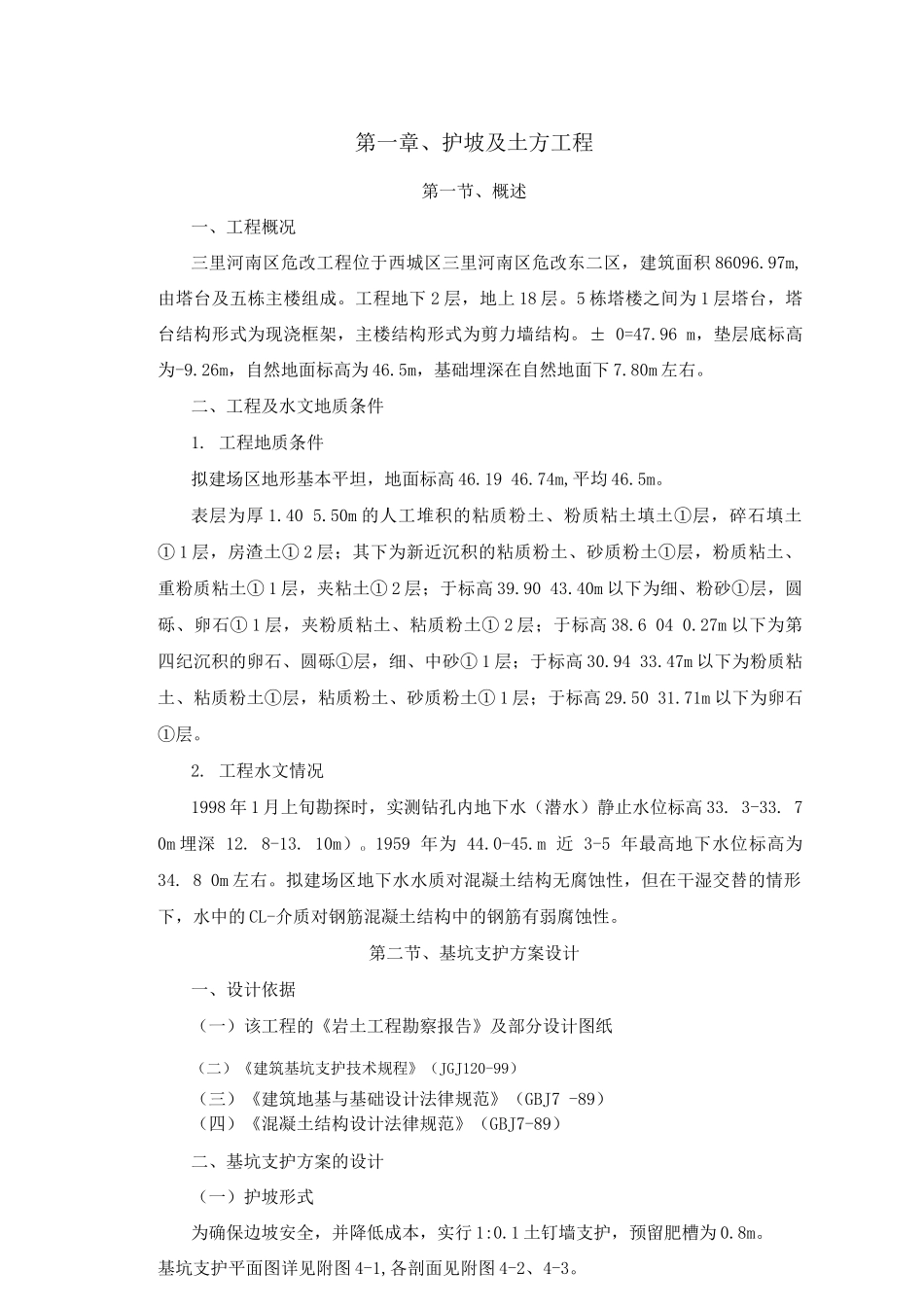

第一章、护坡及土方工程第一节、概述一、工程概况三里河南区危改工程位于西城区三里河南区危改东二区，建筑面积 86096.97m,由塔台及五栋主楼组成。工程地下 2 层，地上 18 层。5 栋塔楼之间为 1 层塔台，塔台结构形式为现浇框架，主楼结构形式为剪力墙结构。± 0=47.96 m，垫层底标高为-9.26m，自然地面标高为 46.5m，基础埋深在自然地面下 7.80m 左右。二、工程及水文地质条件1. 工程地质条件拟建场区地形基本平坦，地面标高 46.19 46.74m,平均 46.5m。表层为厚 1.40 5.50m 的人工堆积的粘质粉土、粉质粘土填土①层，碎石填土① 1 层，房渣土① 2 层；其下为新近沉积的粘质粉土、砂质粉土①层，粉质粘土、重粉质粘土① 1 层，夹粘土① 2 层；于标高 39.90 43.40m 以下为细、粉砂①层，圆砾、卵石① 1 层，夹粉质粘土、粘质粉土① 2 层；于标高 38.6 04 0.27m 以下为第四纪沉积的卵石、圆砾①层，细、中砂① 1 层；于标高 30.94 33.47m 以下为粉质粘土、粘质粉土①层，粘质粉土、砂质粉土① 1 层；于标高 29.50 31.71m 以下为卵石①层。2. 工程水文情况1998 年 1 月上旬勘探时，实测钻孔内地下水（潜水）静止水位标高 33. 3-33. 7 0m 埋深 12. 8-13. 10m）o 1959 年为 44.0-45.m 近 3-5 年最高地下水位标高为34. 8 0m 左右。拟建场区地下水水质对混凝土结构无腐蚀性，但在干湿交替的情形下，水中的 CL-介质对钢筋混凝土结构中的钢筋有弱腐蚀性。第二节、基坑支护方案设计一、设计依据（一）该工程的《岩土工程勘察报告》及部分设计图纸（二）《建筑基坑支护技术规程》（JGJ120-99）（三）《建筑地基与基础设计法律规范》（GBJ7 -89）（四）《混凝土结构设计法律规范》（GBJ7-89）二、基坑支护方案的设计（一）护坡形式为确保边坡安全，并降低成本，实行 1:0.1 土钉墙支护，预留肥槽为 0.8m。基坑支护平面图详见附图 4-1,各剖面见附图 4-2、4-3。（二）工程地质参数据该场地勘察报告，计算时选出土层厚度及参数详见下表:序号土层名称层厚（m）粘聚力 C（KPa）内摩擦角如）重度 Y（KN/M3）1人工填土4.02030202细砂3.0035203卵石8.004020（三）结构内力计算：采纳启明星基坑支护软件计算，1-1、2-2. 3-3 剖面围护结构计算书略。（四）计算结果1. 1-1 护坡方案设计如下：（1）土钉设计参数序号名称设计参数1土钉墙放坡1:0.12土钉垂直间距1.5m3土钉水平间距1.5m4土...
