抽巷绞车选型验算及安全技术措施

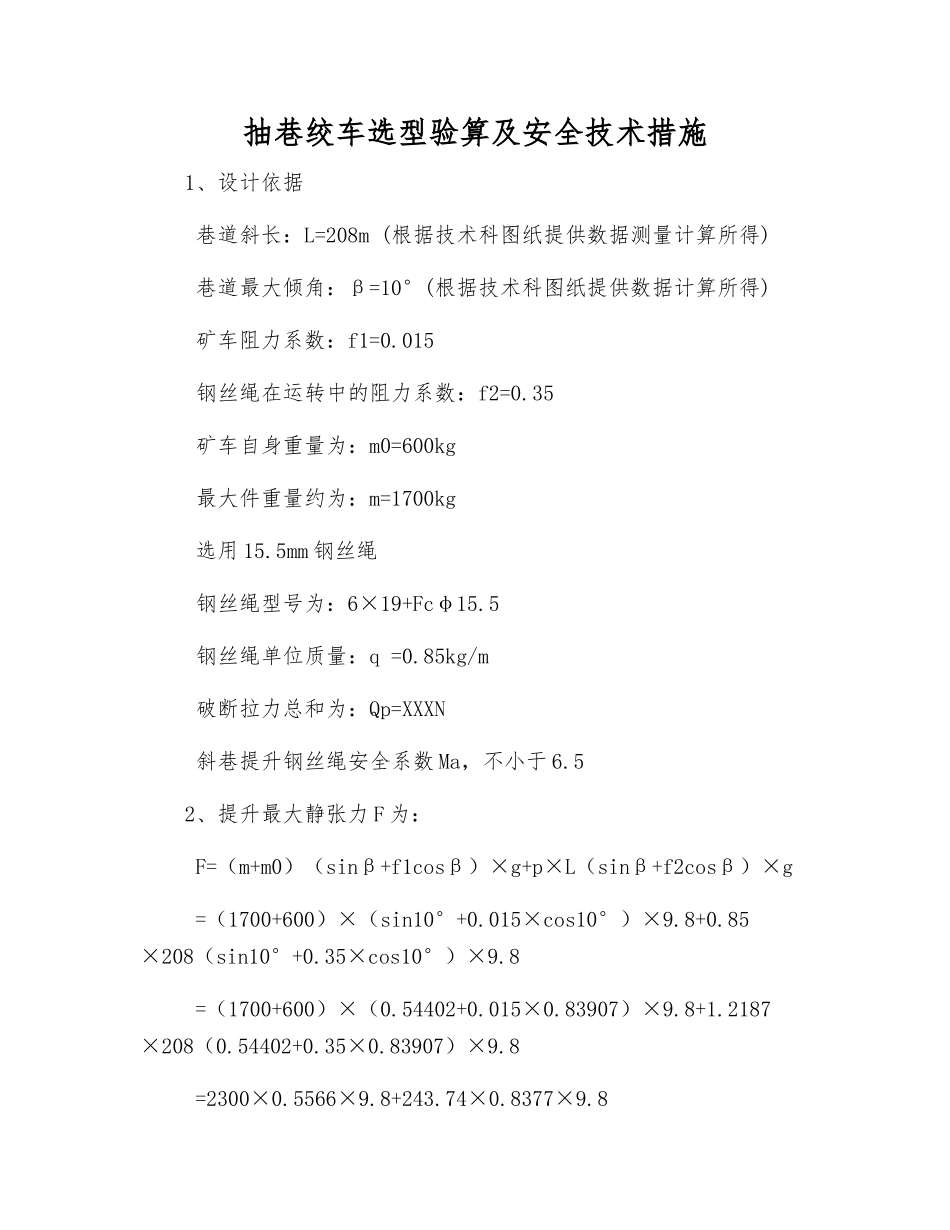

抽巷绞车选型验算及安全技术措施1、设计依据 巷道斜长：L=208m (根据技术科图纸提供数据测量计算所得) 巷道最大倾角：β=10°(根据技术科图纸提供数据计算所得) 矿车阻力系数：f1=0.015 钢丝绳在运转中的阻力系数：f2=0.35 矿车自身重量为：m0=600kg 最大件重量约为：m=1700kg 选用 15.5mm 钢丝绳 钢丝绳型号为：6×19+Fcφ15.5 钢丝绳单位质量：q =0.85kg/m 破断拉力总和为：Qp=XXXN 斜巷提升钢丝绳安全系数 Ma，不小于 6.52、提升最大静张力 F 为： F=（m+m0）（sinβ+f1cosβ）×g+p×L（sinβ+f2cosβ）×g =（1700+600）×（sin10°+0.015×cos10°）×9.8+0.85 ×208（sin10°+0.35×cos10°）×9.8 =（1700+600）×（0.54402+0.015×0.83907）×9.8+1.2187 ×208（0.54402+0.35×0.83907）×9.8 =2300×0.5566×9.8+243.74×0.8377×9.8 =12545.67+2081 =14626.77N ≈14.63kN3、钢丝绳安全系数验算： ma=Qp/F =XXXN /14626.77N =10.392 ≈10.392＞6.5 所以钢丝绳选用合格。4、提升此物件最大牵引力为 14.63 kN，现有 JD-1.6 型绞车牵引力为 16kN，满足提升要求。 根据提升最大静张力 F，钢丝绳安全系数验算： 选用 JD-1.6 型绞车提升满足要求。 安全技术措施1、绞车司机、信号把钩工必须经过专业知识培训考试合格并持证上岗，严格执行操作章程及岗位责任制。2、所有安全设施如挡车吊梁、阻车器等设施要保持齐全完好并正常使用，钢丝绳、钩头、保险绳完好，无弯折、硬伤、打结和严重锈蚀现象，断丝不超限。无严重咬绳，缠绕绳长不超过绞车允许容绳量，绳径符合要求，保险绳应与主绳直径相同，并连接可靠。松绳时，滚筒上余绳不得少于 3 圈。声光信号清楚、灵敏、准确。闸带必须完整无断裂，磨损余量不得小于 4mm；铆钉不得磨闸轮，闸轮磨损不大于 2mm，表面光洁平滑，无明显沟痕，无油泥，各部螺栓、销、轴、拉杆螺栓、限位螺栓完整齐全，无弯曲、变形。施闸后，闸把位置在水平线以上 20~40°时即应闸死，闸把位置严禁低于水平线（小绞车的工作行程不得超过全行程的 2/3~4/5，此位即应闸死）。3、绞车使用之前先空转，检查保险闸与离合器是否可靠，传动装置有无异常，发现问题时快速进行处理。4、严格执行“行车不行人，行人不行车”制度，即上下口的信号把钩工在确认无行人后方可发出开车信号。在运输的过程当中绞车司机、信号把钩工必须站在安全地点，在发出开车信号后由把钩工进行警...
