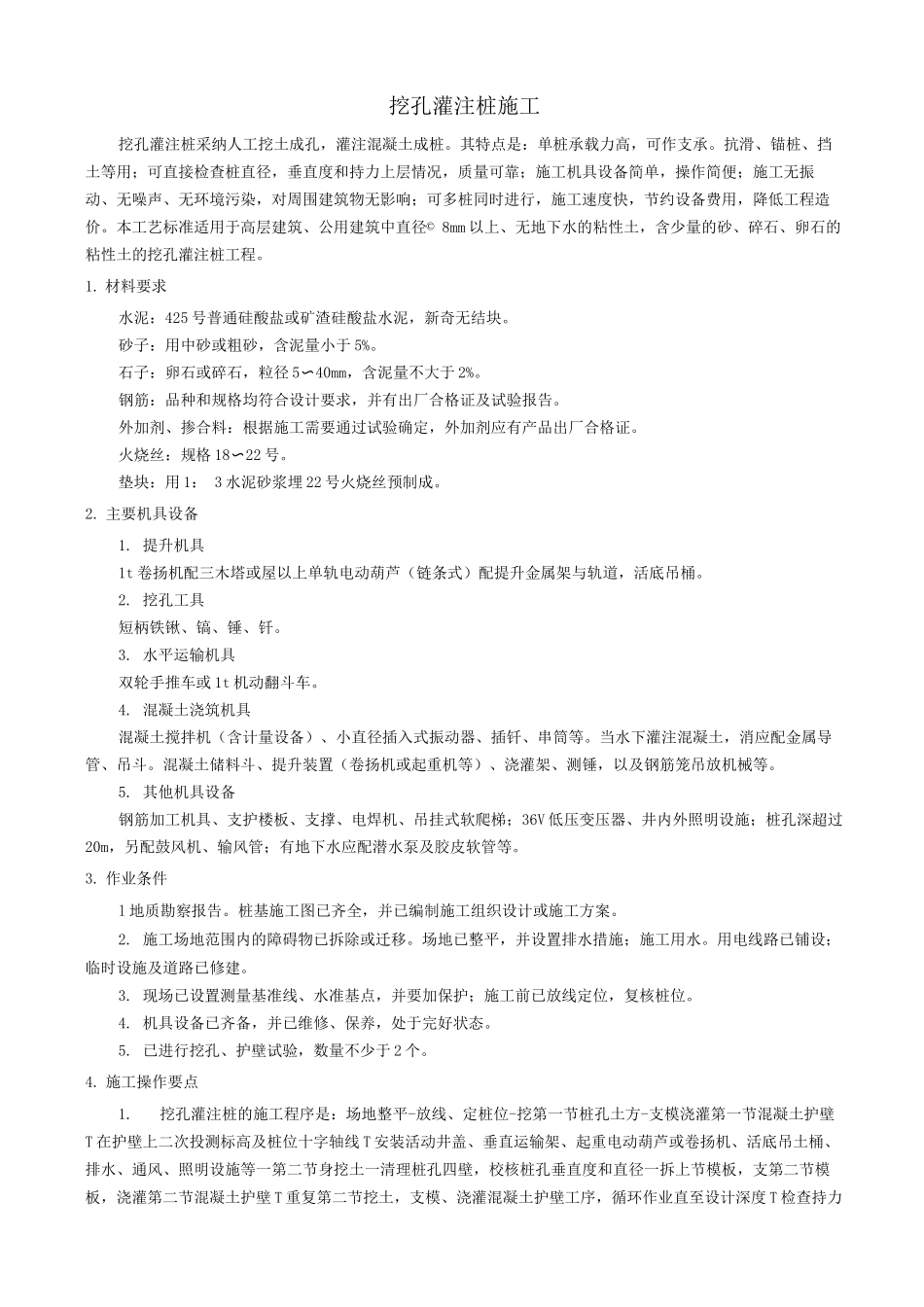

挖孔灌注桩施工

挖孔灌注桩施工挖孔灌注桩采纳人工挖土成孔，灌注混凝土成桩。其特点是：单桩承载力高，可作支承。抗滑、锚桩、挡土等用；可直接检查桩直径，垂直度和持力上层情况，质量可靠；施工机具设备简单，操作简便；施工无振动、无噪声、无环境污染，对周围建筑物无影响；可多桩同时进行，施工速度快，节约设备费用，降低工程造价。本工艺标准适用于高层建筑、公用建筑中直径© 8mm 以上、无地下水的粘性土，含少量的砂、碎石、卵石的粘性土的挖孔灌注桩工程。1. 材料要求水泥：425 号普通硅酸盐或矿渣硅酸盐水泥，新奇无结块。砂子：用中砂或粗砂，含泥量小于 5%。石子：卵石或碎石，粒径 5〜40mm，含泥量不大于 2%。钢筋：品种和规格均符合设计要求，并有出厂合格证及试验报告。外加剂、掺合料：根据施工需要通过试验确定，外加剂应有产品出厂合格证。火烧丝：规格 18〜22 号。垫块：用 1： 3 水泥砂浆埋 22 号火烧丝预制成。2. 主要机具设备1. 提升机具1t 卷扬机配三木塔或屋以上单轨电动葫芦（链条式）配提升金属架与轨道，活底吊桶。2. 挖孔工具短柄铁锹、镐、锤、钎。3. 水平运输机具双轮手推车或 1t 机动翻斗车。4. 混凝土浇筑机具混凝土搅拌机（含计量设备）、小直径插入式振动器、插钎、串筒等。当水下灌注混凝土，消应配金属导管、吊斗。混凝土储料斗、提升装置（卷扬机或起重机等）、浇灌架、测锤，以及钢筋笼吊放机械等。5. 其他机具设备钢筋加工机具、支护楼板、支撑、电焊机、吊挂式软爬梯；36V 低压变压器、井内外照明设施；桩孔深超过20m，另配鼓风机、输风管；有地下水应配潜水泵及胶皮软管等。3. 作业条件l 地质勘察报告。桩基施工图已齐全，并已编制施工组织设计或施工方案。2. 施工场地范围内的障碍物已拆除或迁移。场地已整平，并设置排水措施；施工用水。用电线路已铺设；临时设施及道路已修建。3. 现场已设置测量基准线、水准基点，并要加保护；施工前已放线定位，复核桩位。4. 机具设备已齐备，并已维修、保养，处于完好状态。5. 已进行挖孔、护壁试验，数量不少于 2 个。4. 施工操作要点1.挖孔灌注桩的施工程序是：场地整平-放线、定桩位-挖第一节桩孔土方-支模浇灌第一节混凝土护壁T 在护壁上二次投测标高及桩位十字轴线 T 安装活动井盖、垂直运输架、起重电动葫芦或卷扬机、活底吊土桶、排水、通风、照明设施等一第二节身挖土一清理桩孔四壁，校核桩孔垂直度和直径一拆上节模板，支第二节...
