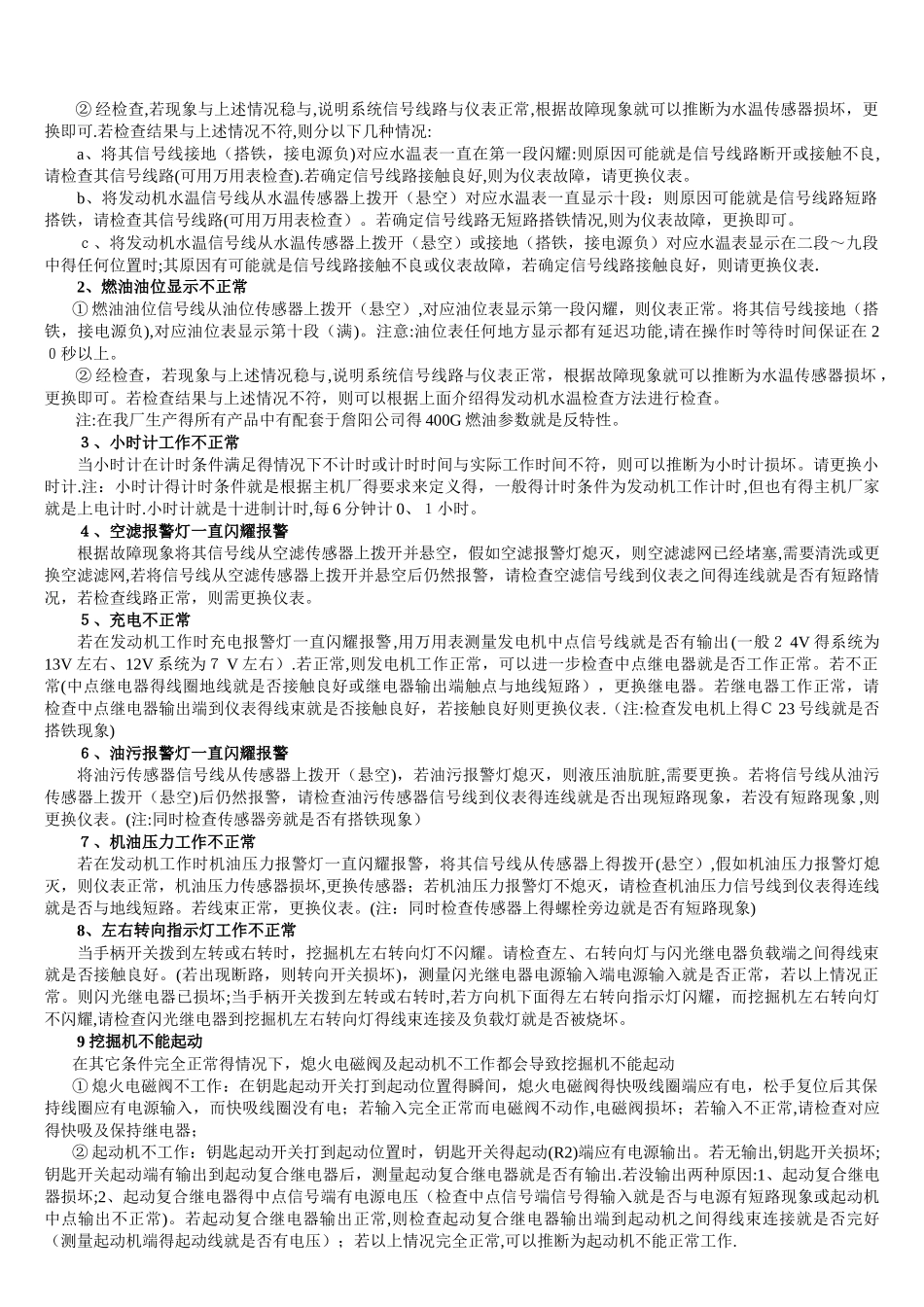

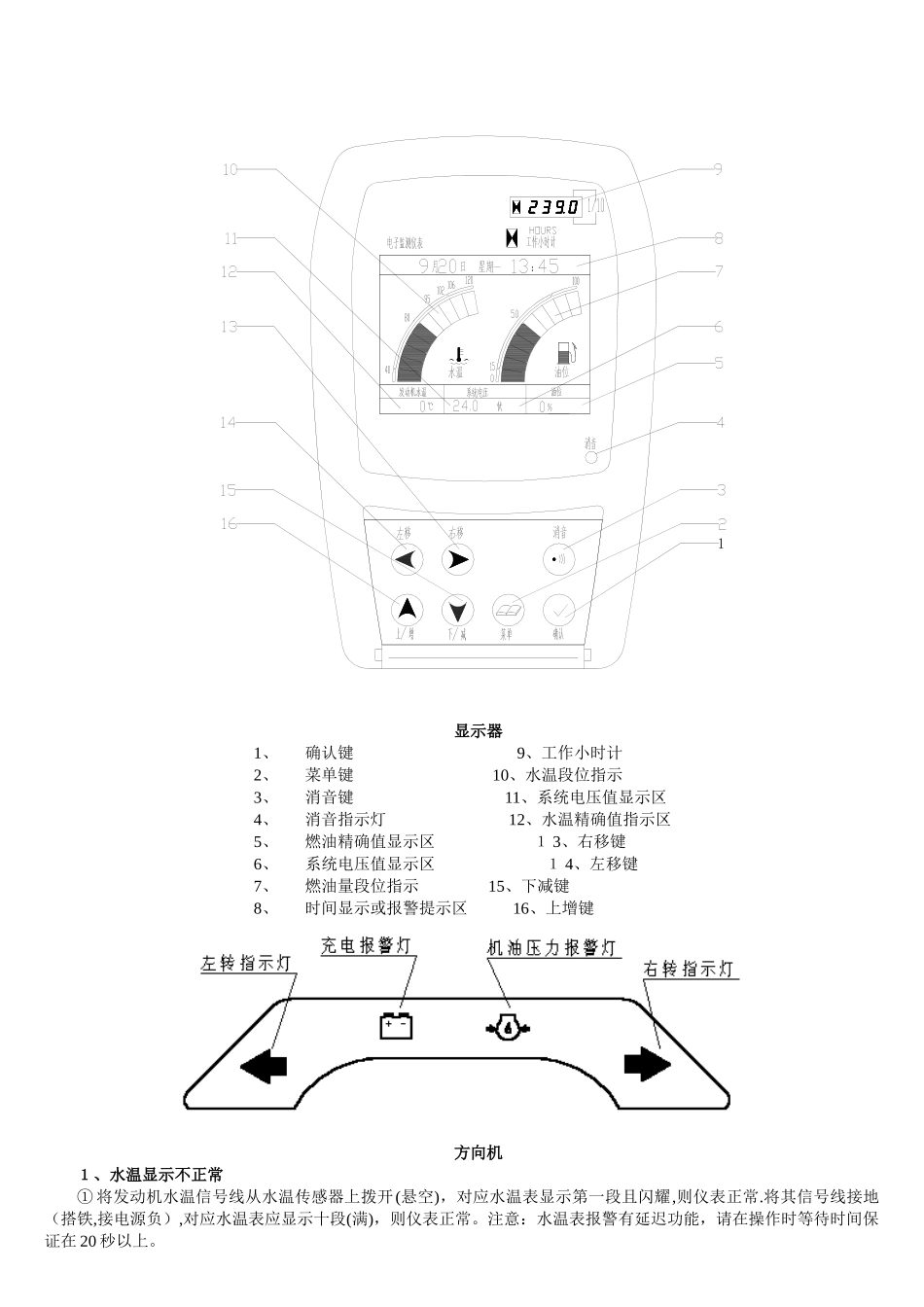

1显示器1、确认键 9、工作小时计2、菜单键 10、水温段位指示3、消音键 11、系统电压值显示区4、消音指示灯 12、水温精确值指示区5、燃油精确值显示区 １ 3、右移键6、系统电压值显示区 １ 4、左移键7、燃油量段位指示 15、下减键8、时间显示或报警提示区 16、上增键方向机１、水温显示不正常① 将发动机水温信号线从水温传感器上拨开(悬空)，对应水温表显示第一段且闪耀,则仪表正常.将其信号线接地（搭铁,接电源负）,对应水温表应显示十段(满)，则仪表正常。注意：水温表报警有延迟功能，请在操作时等待时间保证在 20 秒以上。② 经检查,若现象与上述情况稳与,说明系统信号线路与仪表正常,根据故障现象就可以推断为水温传感器损坏，更换即可.若检查结果与上述情况不符,则分以下几种情况:a、将其信号线接地（搭铁，接电源负)对应水温表一直在第一段闪耀:则原因可能就是信号线路断开或接触不良,请检查其信号线路(可用万用表检查).若确定信号线路接触良好,则为仪表故障，请更换仪表。b、将发动机水温信号线从水温传感器上拨开（悬空）对应水温表一直显示十段：则原因可能就是信号线路短路搭铁，请检查其信号线路(可用万用表检查）。若确定信号线路无短路搭铁情况,则为仪表故障，更换即可。ｃ、将发动机水温信号线从水温传感器上拨开（悬空）或接地（搭铁，接电源负）对应水温表显示在二段～九段中得任何位置时;其原因有可能就是信号线路接触不良或仪表故障，若确定信号线路接触良好，则请更换仪表.2、燃油油位显示不正常① 燃油油位信号线从油位传感器上拨开（悬空）,对应油位表显示第一段闪耀，则仪表正常。将其信号线接地（搭铁，接电源负),对应油位表显示第十段（满)。注意:油位表任何地方显示都有延迟功能,请在操作时等待时间保证在 2０秒以上。② 经检查，若现象与上述情况稳与,说明系统信号线路与仪表正常，根据故障现象就可以推断为水温传感器损坏 ，更换即可。若检查结果与上述情况不符，则可以根据上面介绍得发动机水温检查方法进行检查。注:在我厂生产得所有产品中有配套于詹阳公司得 400G 燃油参数就是反特性。３、小时计工作不正常当小时计在计时条件满足得情况下不计时或计时时间与实际工作时间不符，则可以推断为小时计损坏。请更换小时计.注：小时计得计时条件就是根据主机厂得要求来定义得，一般得计时条件为发动机工作计时,但也有得主机厂家就是上电计时.小时计就是十进制计时,每 6 分钟计 0、１小时。４、空...
