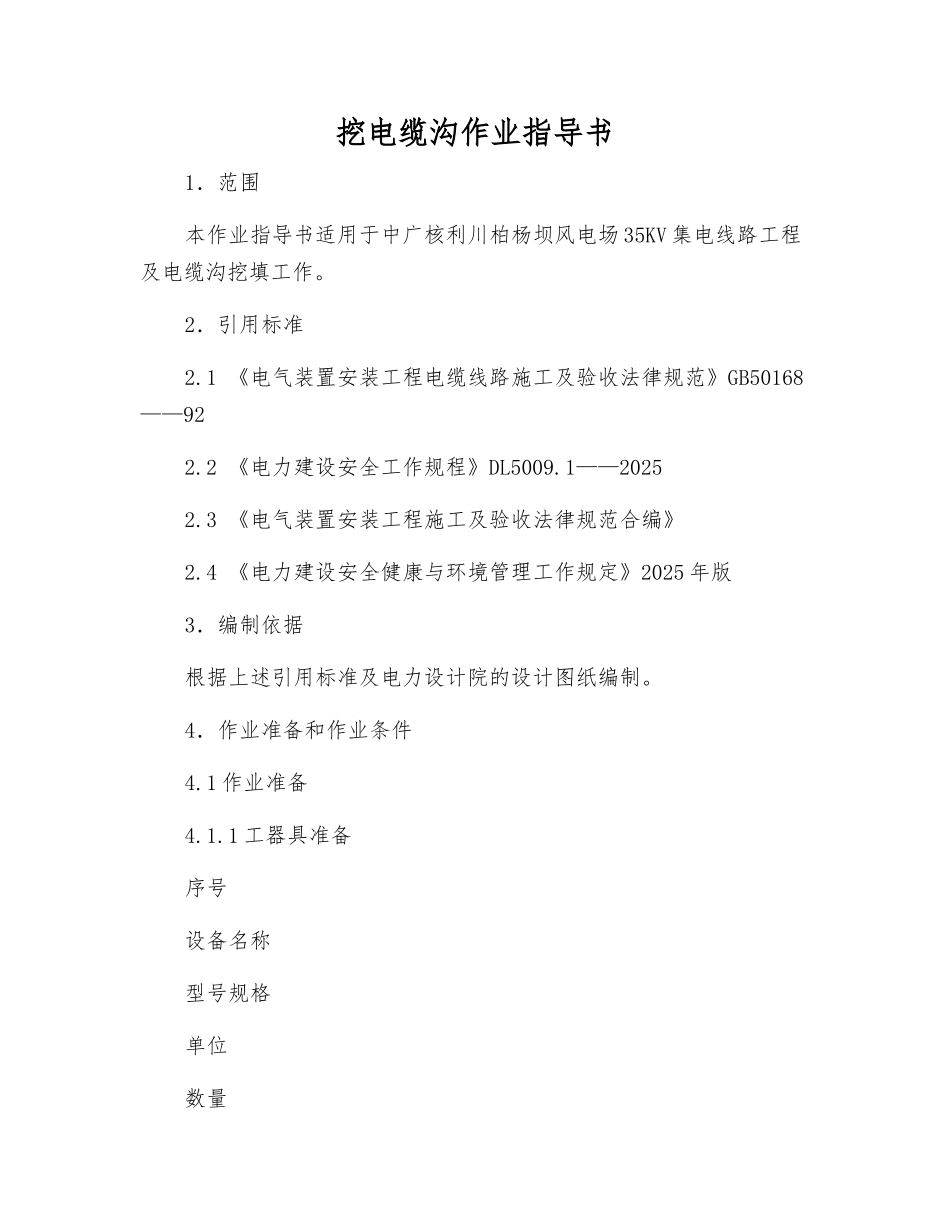

挖电缆沟作业指导书

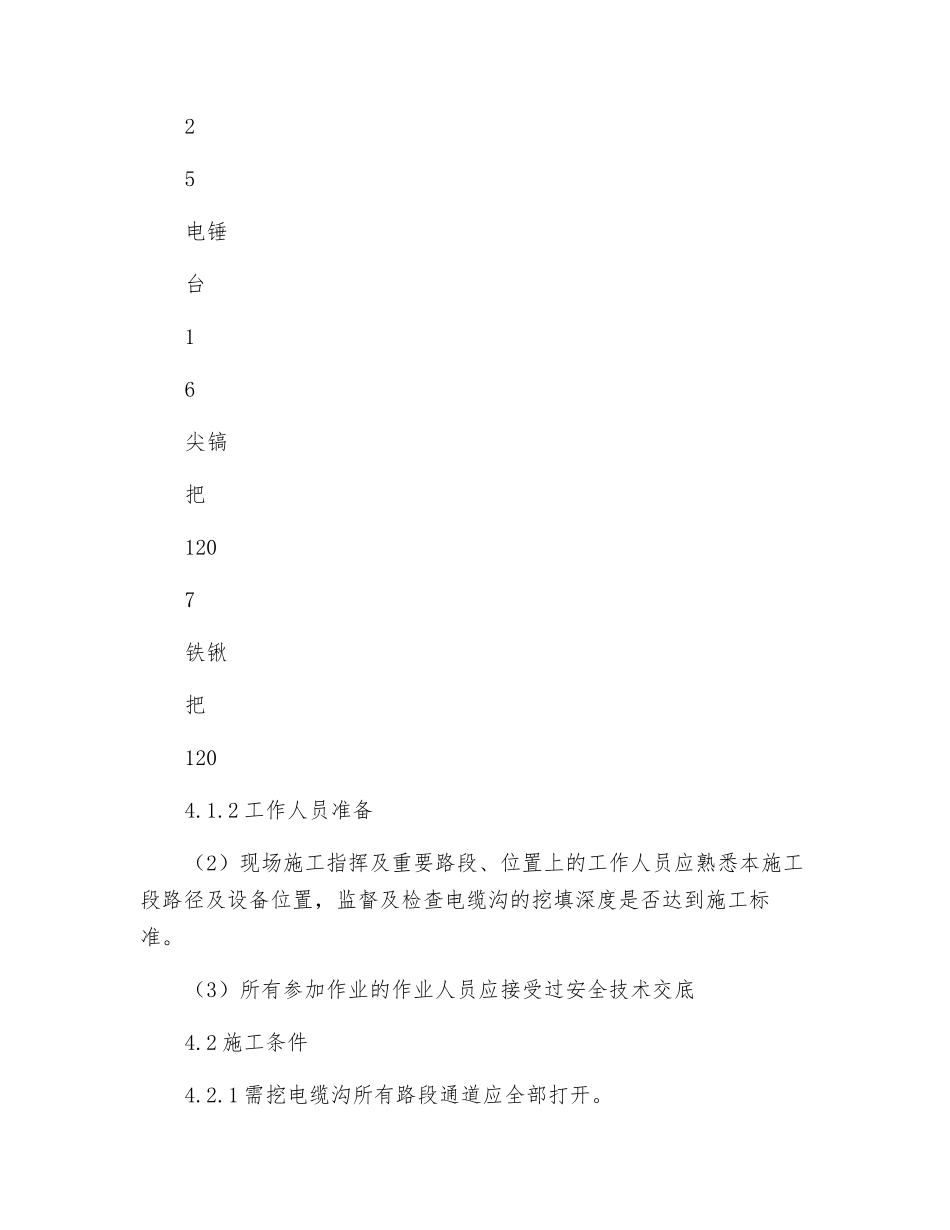

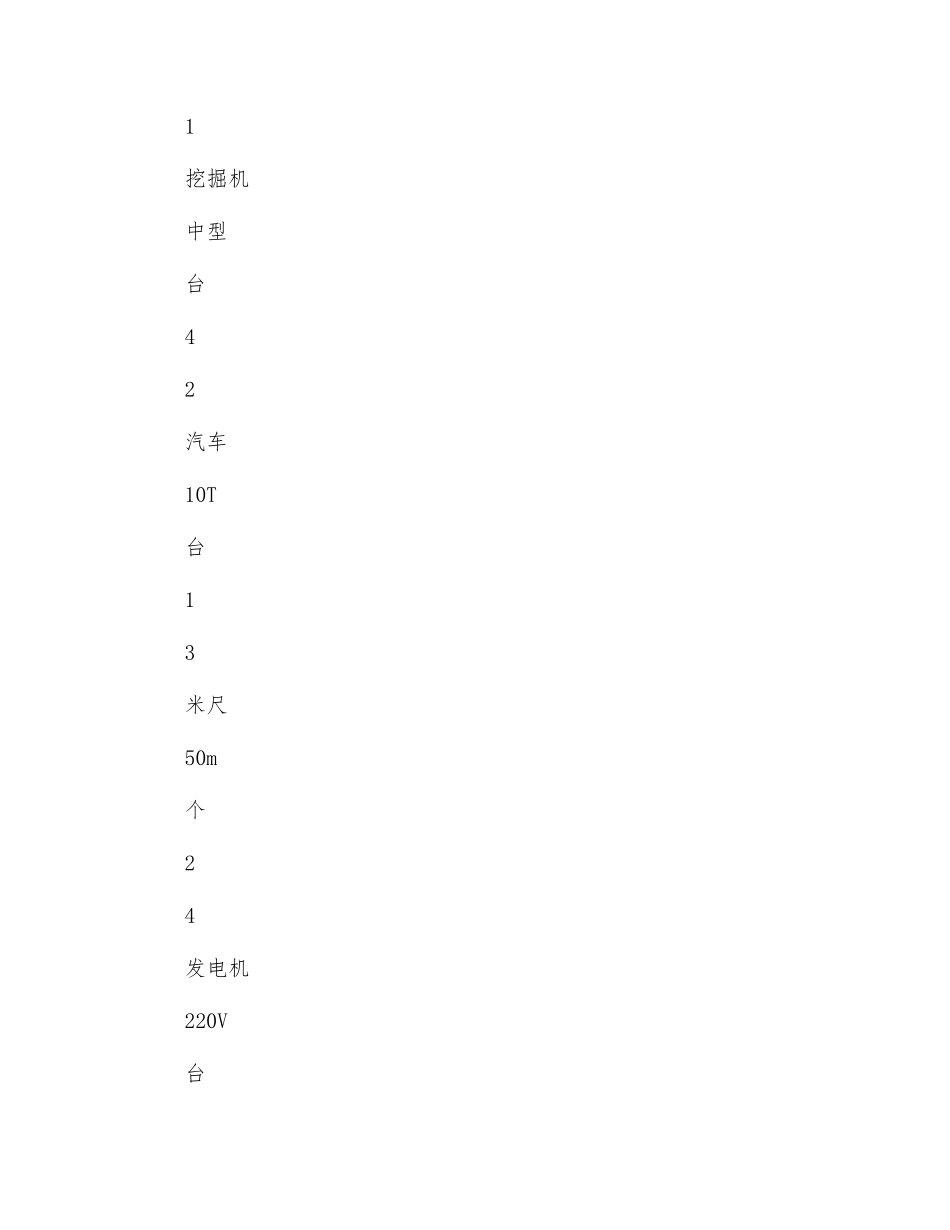

挖电缆沟作业指导书1．范围本作业指导书适用于中广核利川柏杨坝风电场 35KV 集电线路工程及电缆沟挖填工作。2．引用标准2.1 《电气装置安装工程电缆线路施工及验收法律规范》GB50168——922.2 《电力建设安全工作规程》DL5009.1——20252.3 《电气装置安装工程施工及验收法律规范合编》2.4 《电力建设安全健康与环境管理工作规定》2025 年版3．编制依据根据上述引用标准及电力设计院的设计图纸编制。4．作业准备和作业条件4.1 作业准备4.1.1 工器具准备序号设备名称型号规格单位数量1挖掘机中型台42汽车10T台13米尺50m个24发电机220V台25电锤台16尖镐把1207铁锹把1204.1.2 工作人员准备（2）现场施工指挥及重要路段、位置上的工作人员应熟悉本施工段路径及设备位置，监督及检查电缆沟的挖填深度是否达到施工标准。（3）所有参加作业的作业人员应接受过安全技术交底4.2 施工条件4.2.1 需挖电缆沟所有路段通道应全部打开。4.2.2 施工通道内的有障碍物如巨石、树木、建筑物等应绕开在进行施工，以避开造成其它损失。4.2.3 各种机械、工器具、人员应落实到位避开影响工程进度。4.2.4 其它安全防范措施完备。5．作业程序、方法和要求5.1、电缆沟开挖及填土5.1.1 根据设计图纸的直埋电缆挖土方断面图，及直埋电缆的敷设路径，进行电缆沟开挖。5.1.2 电缆沟挖深为 950mm，保证电缆表面距地面不小于 800mm，A型壕沟宽度为 550mm，B 型壕沟宽度为 800mm,过道时电缆表面据路面不小于 1200mm。5.1.3 电缆应敷设于壕沟里，并应沿电缆全长的上、下紧邻侧以厚度不少于 100mm 的软土或沙层。5.1.4 挖电缆沟时对不同地段的不同电缆，电缆沟沟底的宽度也会随着增大或减小。应当严格根据每个施工段的设计图纸进行施工，A 型壕沟宽度为 550mm，B 型壕沟宽度为 800mm。5.1.5 电缆沟沟底应平整无残留物，以免划伤电缆表皮造成重大损失。5.1.6 电缆沟开挖后应根据各段实际地址条件确定电缆沟的深度，但不得小于 950mm。5.1.7 根据设计图纸，确定几个电缆沟集中的区域作为挖填的基准点，以基准点向外施工。6．作业质量标准及检验要求按《电气装置工程施工及验收法律规范》（GB52025-05）《风电施工质量检验及评定标准》及设计图纸进行检查和验收。7．工中的危险点、危险源及其控制措施7.1 施工过程当中施工人员应远离施工机械，以免被施工机械碰伤。7.2 施工过程当中施工人员在沟边行走应当注意脚下，避开滑入沟中造成人身损害。7.3...
