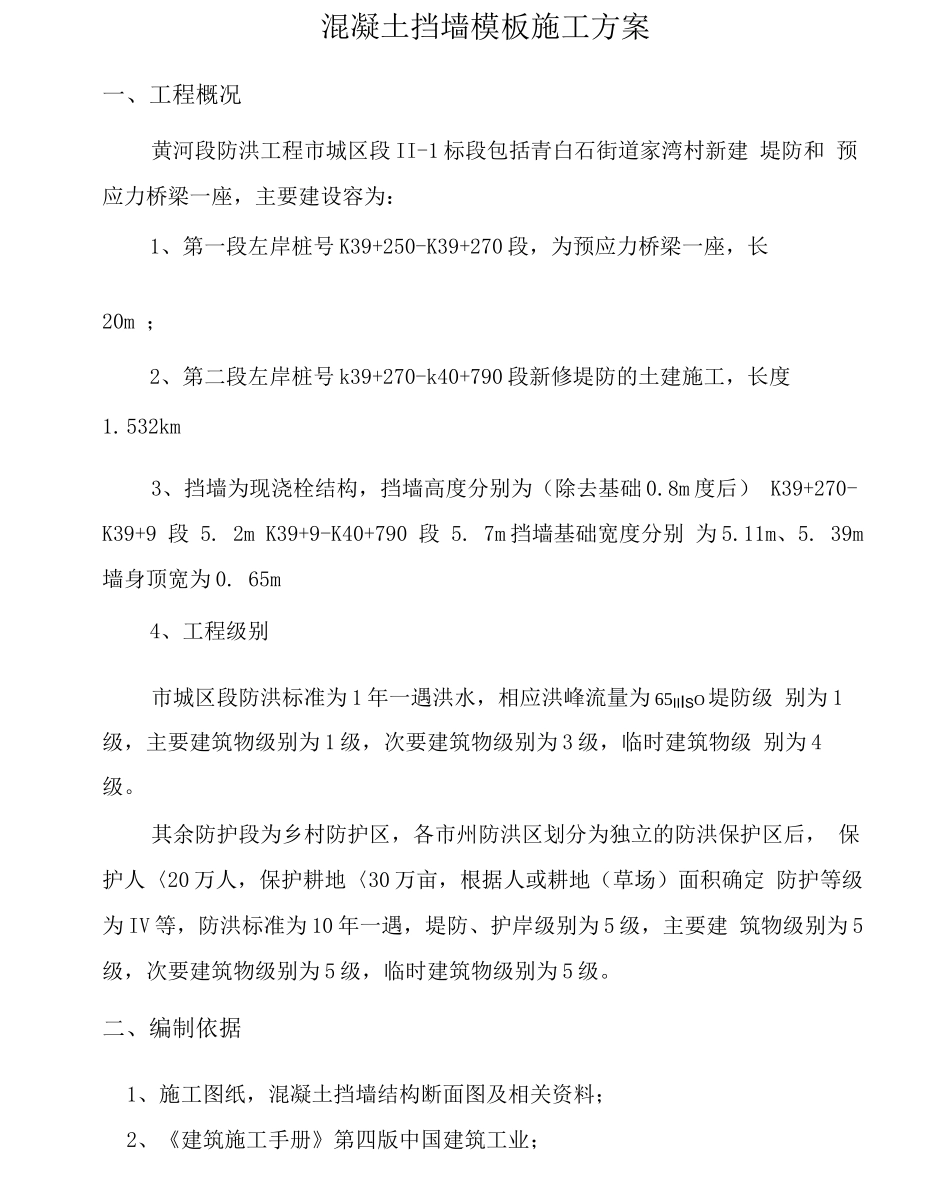

混凝土挡墙模板施工方案一、工程概况黄河段防洪工程市城区段 II-1 标段包括青白石街道家湾村新建 堤防和 预应力桥梁一座，主要建设容为：1、第一段左岸桩号 K39+250-K39+270 段，为预应力桥梁一座，长20m ；2、第二段左岸桩号 k39+270-k40+790 段新修堤防的土建施工，长度1.532km3、挡墙为现浇栓结构，挡墙高度分别为（除去基础 0.8m 度后） K39+270-K39+9 段 5. 2m K39+9-K40+790 段 5. 7m 挡墙基础宽度分别 为 5.11m、5. 39m墙身顶宽为 0. 65m4、工程级别市城区段防洪标准为 1 年一遇洪水，相应洪峰流量为 65IIISO堤防级 别为 1级，主要建筑物级别为 1 级，次要建筑物级别为 3 级，临时建筑物级 别为 4级。其余防护段为乡村防护区，各市州防洪区划分为独立的防洪保护区后， 保护人〈20 万人，保护耕地〈30 万亩，根据人或耕地（草场）面积确定 防护等级为 IV 等，防洪标准为 10 年一遇，堤防、护岸级别为 5 级，主要建 筑物级别为 5级，次要建筑物级别为 5 级，临时建筑物级别为 5 级。二、编制依据1、施工图纸，混凝土挡墙结构断面图及相关资料；2、《建筑施工手册》第四版中国建筑工业；3、《城市桥梁工程施工与质量验收规》CJJ2-28；4、《建筑施工模板安全技术规程》JGJ162-28；5、《建筑施工扣件式钢管脚手架安全技术规》JGJ130—21；6、《建筑施工安全检查标准》JGJ59 — 99;7、《建筑施工处作业安全技术规》JGJ80—91。三、模板选材本工程混凝土挡墙结构 用 8 俪厚加工定型钢模板(30mmX 20mm 、 30mmX22mm15mmX 15nunA 19mmX 15mm, 30mniX 24mm、30mm X 21mm 20mm X 8mm > 2660mm X 8mm), 槽钢 作楞，配套穿墙螺栓下排使用① 14 二级螺纹钢拉杆、& 8mpa 高强螺栓、上 排 用"48 钢管和扣件作为拉杆连接；竖向楞 1 槽钢，水平外楞 1 槽钢。 加固通过在槽钢处打孔拉结穿墙螺栓。斜撑采纳钢管① 48X3. 5四、主要材料序号模板名称规格使用部位数量备注1P3203*2cm墙身16 块按同时备 2 个 工作面，每个 工作面 10m 挡 墙计算2P3223*220cm墙身16 块3P15015150*150cm墙身8 块4P19015190*150cm墙身 ua18 块 h—15P3243*240cm墙身> L J16 块6P3213*210cm墙身U416 块7P2802*80cm基础、、 _一' 一20 块8P26680266*80cm基础8 块表一五、模板安装混凝土挡墙组合模板安装前，根据设计机构图纸测量放样，放好结构尺 寸边线和控制点，挡墙...
