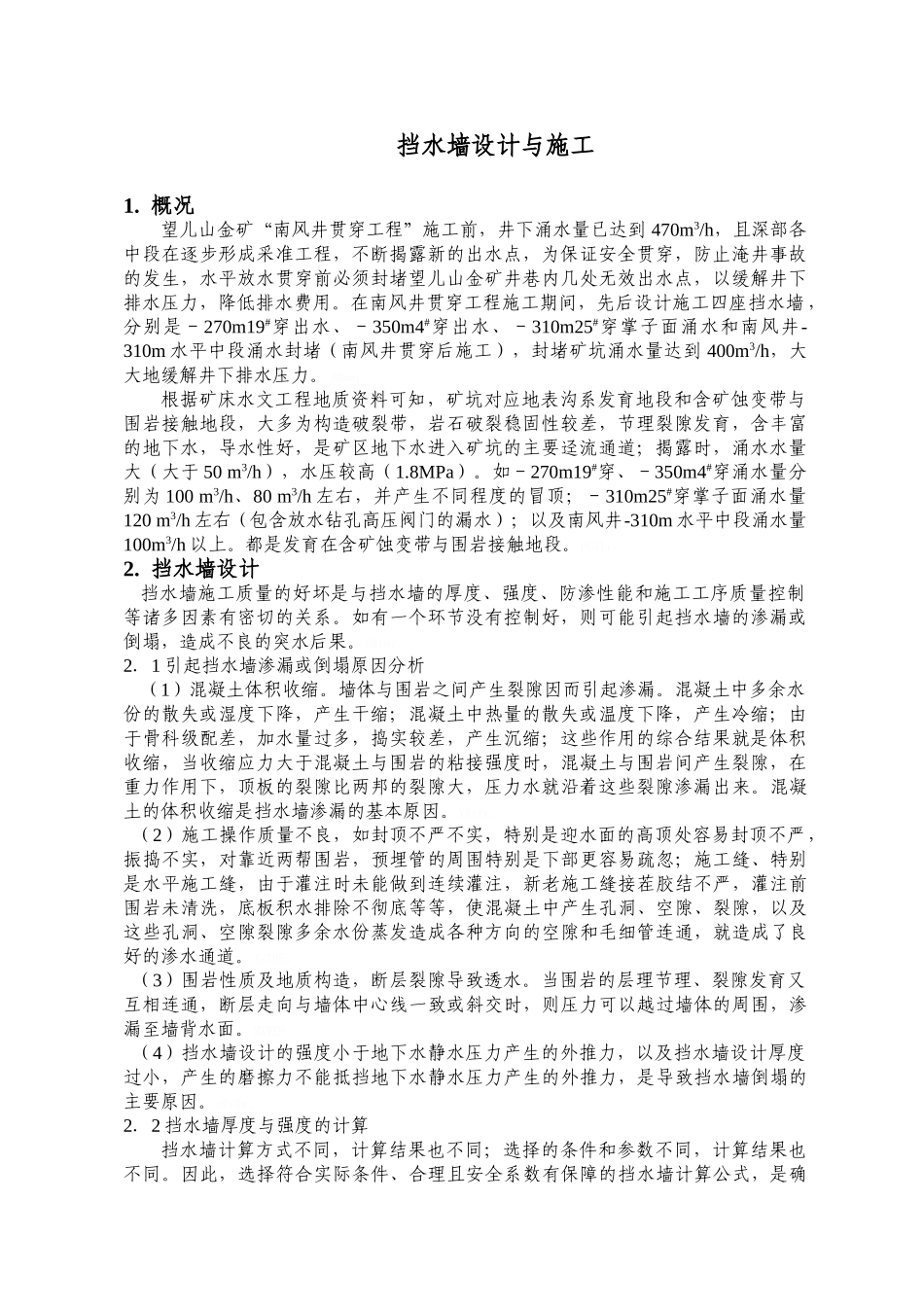

挡水墙设计与施工 1. 概况望儿山金矿“南风井贯穿工程”施工前，井下涌水量已达到 470m3/h，且深部各中段在逐步形成采准工程，不断揭露新的出水点，为保证安全贯穿，防止淹井事故的发生，水平放水贯穿前必须封堵望儿山金矿井巷内几处无效出水点，以缓解井下排水压力，降低排水费用。在南风井贯穿工程施工期间，先后设计施工四座挡水墙 ，分别是－270m19#穿出水、－350m4#穿出水、－310m25#穿掌子面涌水和南风井-310m 水平中段涌水封堵（南风井贯穿后施工），封堵矿坑涌水量达到 400m3/h，大大地缓解井下排水压力。jMbmq。根据矿床水文工程地质资料可知，矿坑对应地表沟系发育地段和含矿蚀变带与围岩接触地段，大多为构造破裂带，岩石破裂稳固性较差，节理裂隙发育，含丰富的地下水，导水性好，是矿区地下水进入矿坑的主要迳流通道；揭露时，涌水水量大（大于 50 m3/h），水压较高（1.8MPa）。如－270m19#穿、－350m4#穿涌水量分别为 100 m3/h、80 m3/h 左右，并产生不同程度的冒顶；－310m25#穿掌子面涌水量120 m3/h 左右（包含放水钻孔高压阀门的漏水）；以及南风井-310m 水平中段涌水量100m3/h 以上。都是发育在含矿蚀变带与围岩接触地段。PU4Ti。2. 挡水墙设计 挡水墙施工质量的好坏是与挡水墙的厚度、强度、防渗性能和施工工序质量控制等诸多因素有密切的关系。如有一个环节没有控制好，则可能引起挡水墙的渗漏或倒塌，造成不良的突水后果。OWf6f。2．1 引起挡水墙渗漏或倒塌原因分析（1）混凝土体积收缩。墙体与围岩之间产生裂隙因而引起渗漏。混凝土中多余水份的散失或湿度下降，产生干缩；混凝土中热量的散失或温度下降，产生冷缩；由于骨科级配差，加水量过多，捣实较差，产生沉缩；这些作用的综合结果就是体积收缩，当收缩应力大于混凝土与围岩的粘接强度时，混凝土与围岩间产生裂隙，在重力作用下，顶板的裂隙比两邦的裂隙大，压力水就沿着这些裂隙渗漏出来。混凝土的体积收缩是挡水墙渗漏的基本原因。YWvfn。 （2）施工操作质量不良，如封顶不严不实，特别是迎水面的高顶处容易封顶不严，振捣不实，对靠近两帮围岩，预埋管的周围特别是下部更容易疏忽；施工缝、特别是水平施工缝，由于灌注时未能做到连续灌注，新老施工缝接茬胶结不严，灌注前围岩未清洗，底板积水排除不彻底等等，使混凝土中产生孔洞、空隙、裂隙，以及这些孔洞、空隙裂隙多余水份蒸发造成各种方向的空隙和毛细管连通，就造成了良好的渗水通道。Te...
