振动沉管碎石桩施工方案

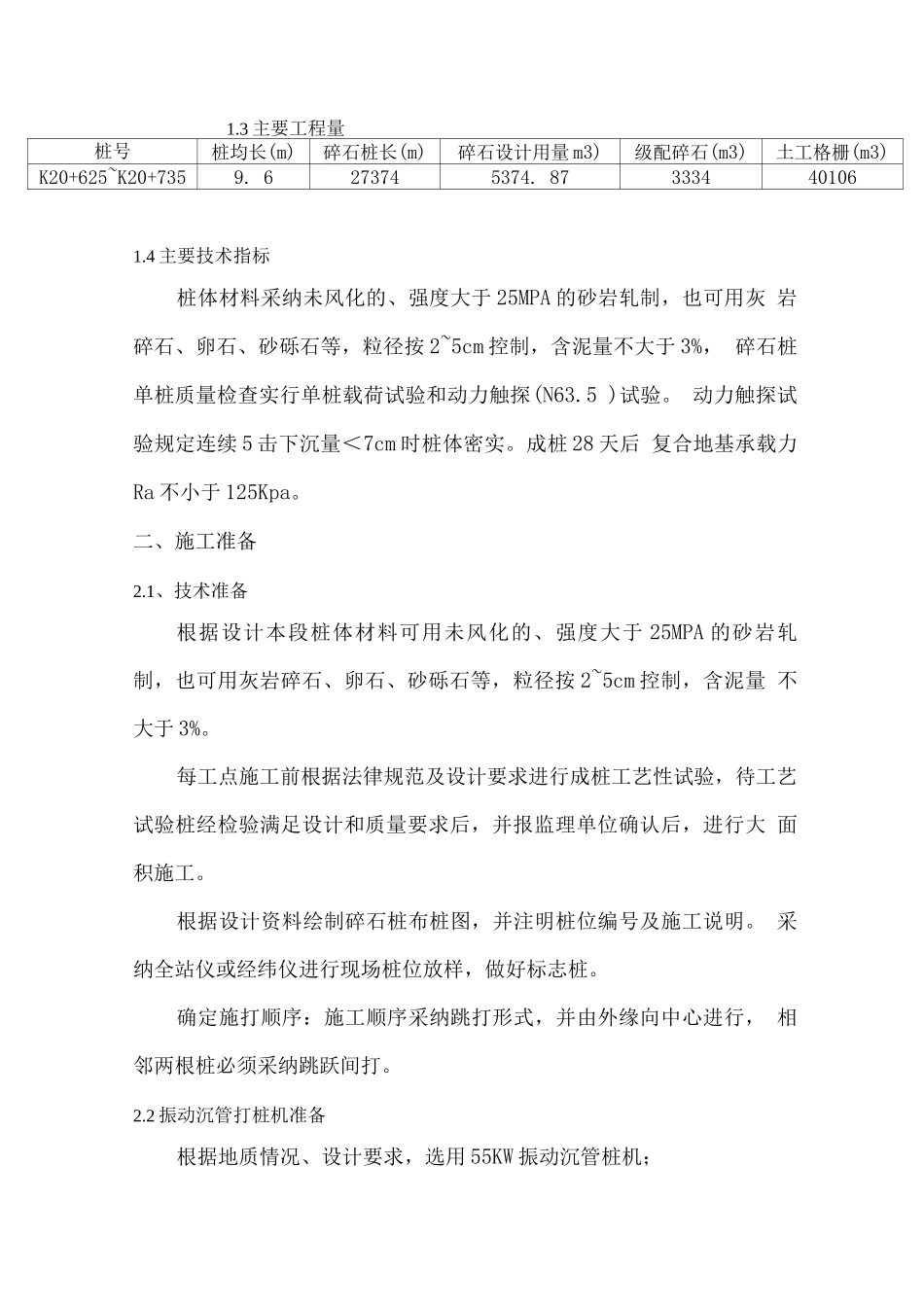

振动沉管碎石桩施工方案一、工程概况1.1 概况K20+625〜k20+735 段处于软土路基地段，需要对路基进行加固 处理。该段线路基底地质为：地表旱地、水田分布，低液限黏土厚 5〜 9.1m，流塑软塑状，比贯入阻力〜ps: 0.56~1.2MPa。下伏基岩为侏 罗系中统遂宁组泥岩夹砂层。局部于斜坡处填方通过，路堤易沿填筑 界面及软弱土体内产生剪切破换，中心填高最大 17.7m。采纳碎石桩 进行加固处理。1.2 软土路基处理措施：采纳沉管碎石桩加固软土地基，处理面积 5556m2 ,桩均长 9.6m, 间距 1.5m,正三角形布置，成桩直径为 50cm,桩总长为 27374m。碎 石桩施工完成，检验合格后，在桩顶分层填筑 60cm 厚级配碎石垫层， 压实度应大于 96% （重型标准）。该路段碎石桩处理示意图如下：岳 9 罕。蹬^Q；尊.生发』+0空亩三国』点rc&季.套军S忐二一唇宣，…*BWB9R〉>点.5」管S害三6,9空器9+。空身9至图 1.1 碎石桩处理平面图图 2.3 碎石桩桩位布置示意1.3 主要工程量桩号桩均长(m)碎石桩长(m)碎石设计用量 m3)级配碎石(m3)土工格栅(m3)K20+625~K20+7359. 6273745374. 873334401061.4 主要技术指标桩体材料采纳未风化的、强度大于 25MPA 的砂岩轧制，也可用灰 岩碎石、卵石、砂砾石等，粒径按 2~5cm 控制，含泥量不大于 3%， 碎石桩单桩质量检查实行单桩载荷试验和动力触探(N63.5 )试验。 动力触探试验规定连续 5 击下沉量＜7cm 时桩体密实。成桩 28 天后 复合地基承载力Ra 不小于 125Kpa。二、施工准备2.1、技术准备根据设计本段桩体材料可用未风化的、强度大于 25MPA 的砂岩轧 制，也可用灰岩碎石、卵石、砂砾石等，粒径按 2~5cm 控制，含泥量 不大于 3%。每工点施工前根据法律规范及设计要求进行成桩工艺性试验，待工艺 试验桩经检验满足设计和质量要求后，并报监理单位确认后，进行大 面积施工。根据设计资料绘制碎石桩布桩图，并注明桩位编号及施工说明。 采纳全站仪或经纬仪进行现场桩位放样，做好标志桩。确定施打顺序：施工顺序采纳跳打形式，并由外缘向中心进行， 相邻两根桩必须采纳跳跃间打。2.2 振动沉管打桩机准备根据地质情况、设计要求，选用 55KW 振动沉管桩机；2.3、施工道路及场地准备首批进场机械入场后，即进行进场道路的拓宽压实工作，并及时 作好临建区、堆料区的范围规划，作好现场规划平整等工作，尽早进 行临建搭投。2.4 施工用水准备由于现场施工生产用水无法满足施工要...
