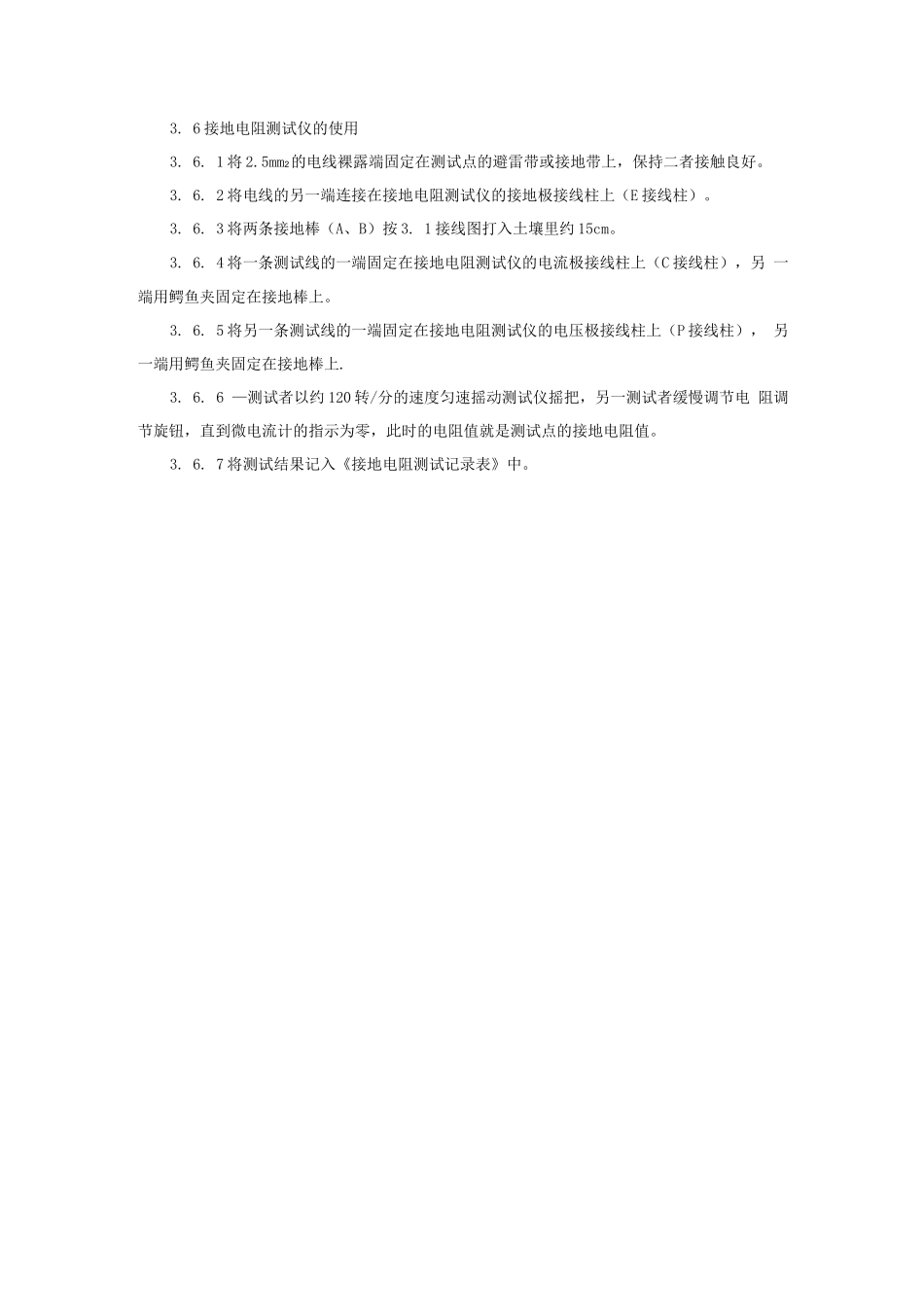

接地电阻测试操作规程1. 0 接地电阻测试部位避雷系统重点部位（写字楼天面圆钢避雷带、高层 3、4 号楼天面避雷带、中高层 1、2 号楼避雷带、5F 避雷带）、大型机电设备（高压环网柜、变压器、低压配电柜、发电机组等） 的接地系统。2. 0 接地电阻测试时间/人员2. 1 每年雷雨季节来临前（每年四月下旬）对接地电阻测试部位进行一次测试。2. 2 测试由工程部组织实施。3. 0 接地电阻测量方法：3. 1 接线图：3. 2 电流极到接地网的距离（d13） 一般取接地网最大对角线（D）的 4〜5 倍，电压极 到接地网的距离（d12 ）约为电流极到接地网距离的 50—60%。3. 3 测量时电压极沿接地网和电流极的连线移动三次，每次移动距离为 d13 的 5%左右， 测三次 R 接近即可。3. 4 如 d13 取 4〜5 倍 D 有困难，在土壤电阻率均匀地区，可取 2D, d12 取 D, 土壤不 均匀 d13 取 3D，d12 取 1.7D。3. 5 电压极、电流极也可采纳三角形布置方法（如下图），一般取 d12=d13>2D，Q«303. 6 接地电阻测试仪的使用3. 6. 1 将 2.5mm2的电线裸露端固定在测试点的避雷带或接地带上，保持二者接触良好。3. 6. 2 将电线的另一端连接在接地电阻测试仪的接地极接线柱上（E 接线柱）。3. 6. 3 将两条接地棒（A、B）按 3. 1 接线图打入土壤里约 15cm。3. 6. 4 将一条测试线的一端固定在接地电阻测试仪的电流极接线柱上（C 接线柱），另 一端用鳄鱼夹固定在接地棒上。3. 6. 5 将另一条测试线的一端固定在接地电阻测试仪的电压极接线柱上（P 接线柱）， 另一端用鳄鱼夹固定在接地棒上.3. 6. 6 —测试者以约 120 转/分的速度匀速摇动测试仪摇把，另一测试者缓慢调节电 阻调节旋钮，直到微电流计的指示为零，此时的电阻值就是测试点的接地电阻值。3. 6. 7 将测试结果记入《接地电阻测试记录表》中。
