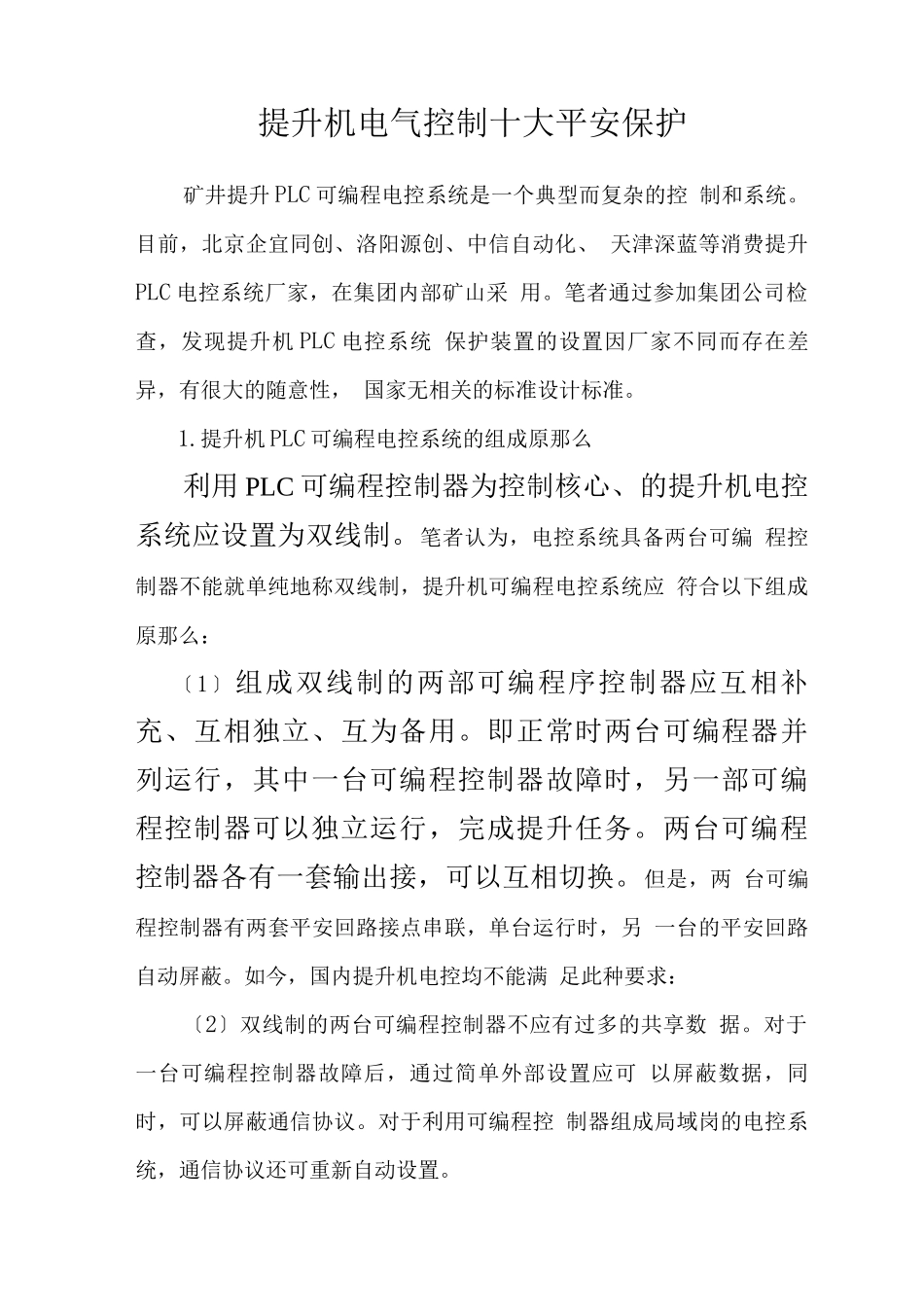

提升机电气控制十大平安保护矿井提升 PLC 可编程电控系统是一个典型而复杂的控 制和系统。目前,北京企宜同创、洛阳源创、中信自动化、 天津深蓝等消费提升PLC 电控系统厂家,在集团内部矿山采 用。笔者通过参加集团公司检查,发现提升机 PLC 电控系统 保护装置的设置因厂家不同而存在差异,有很大的随意性, 国家无相关的标准设计标准。1.提升机 PLC 可编程电控系统的组成原那么利用 PLC 可编程控制器为控制核心、的提升机电控 系统应设置为双线制。笔者认为,电控系统具备两台可编 程控制器不能就单纯地称双线制,提升机可编程电控系统应 符合以下组成原那么:〔1〕组成双线制的两部可编程序控制器应互相补 充、互相独立、互为备用。即正常时两台可编程器并 列运行,其中一台可编程控制器故障时,另一部可编 程控制器可以独立运行,完成提升任务。两台可编程 控制器各有一套输出接,可以互相切换。但是,两 台可编程控制器有两套平安回路接点串联,单台运行时,另 一台的平安回路自动屏蔽。如今,国内提升机电控均不能满 足此种要求:〔2〕双线制的两台可编程控制器不应有过多的共享数 据。对于一台可编程控制器故障后,通过简单外部设置应可 以屏蔽数据,同时,可以屏蔽通信协议。对于利用可编程控 制器组成局域岗的电控系统,通信协议还可重新自动设置。〔3〕可编程控制器的最大优点就是利用计算机技术取代 了模拟量和时间继电器减少了调试环节,增加了控制的灵敏 性,减少了现场布线。但是,对于一个些外部开关器什形成 的保护接点不应接入可编程控制器,而应直接接入实际控制 回路。无需调节的接点经过可编程控制器“二传手 控制, 往往会发生不必要的事故。为增强显示功能,外部开关器件 可提供多对接点,其中一对接点输入至可编程控制器。2?煤矿平安规程?〔 21 版〕要求的九大保护装置〔1〕防止过卷装置防止过卷装置应设置为四线制,即可编程电控系统主控 机、监控制分别由各自获得的脉冲行程计算出一个过卷保护 点,输出串接于内部平安回路;同时井架和深度指示器又各 自形成两套实际过卷装置,其接点直接串接于外部平安回路 中。大部分矿井都将实际过卷接点输入至可编程控制器,然 后返回控制,笔者认为不可取,原那么上,四线制过卷保护 装置过卷数据应以到位点为累加数据根底点,不应全行程进 展累加。受深度指示器螺杆传动误差影响,深度指示器过卷 保护装置可靠性最差。〔2〕防止过速...
