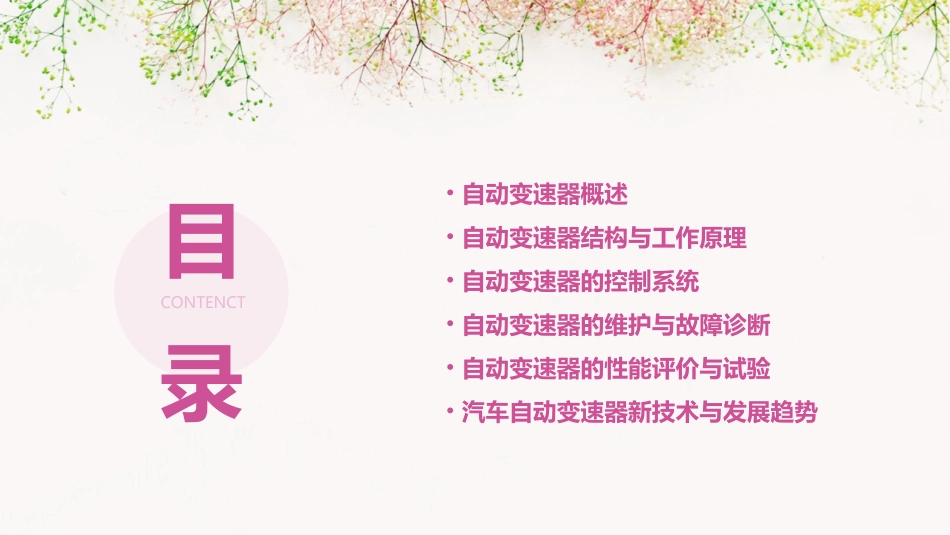

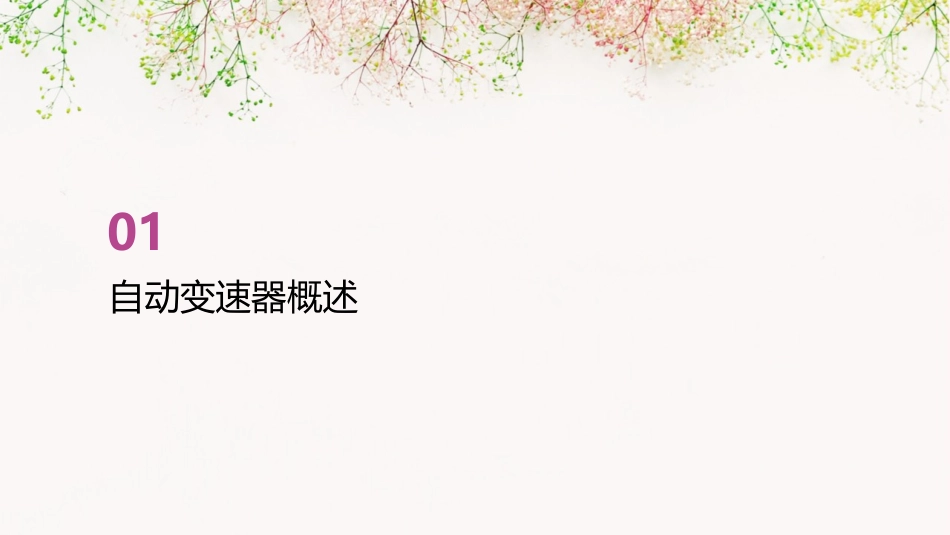

汽车自动变速器多媒体教学课件目录CONTENCT•自动变速器概述•自动变速器结构与工作原理•自动变速器的控制系统•自动变速器的维护与故障诊断•自动变速器的性能评价与试验•汽车自动变速器新技术与发展趋势01自动变速器概述定义发展历程自动变速器的定义与发展自动变速器是一种能够根据车速、发动机转速以及驾驶员操作等因素,自动调整传动比,实现车辆自动换挡的变速装置。从早期的液力自动变速器到现代的电控自动变速器,自动变速器的技术不断革新,提高了汽车的驾驶便利性和燃油经济性。类型常见的自动变速器类型包括液力自动变速器(AT)、机械无级自动变速器(CVT)、双离合自动变速器(DCT)等。特点不同类型的自动变速器具有各自的特点,如AT换挡平顺、CVT无级变速、DCT传动效率高等。自动变速器的类型与特点乘用车商用车特殊车辆自动变速器在乘用车领域应用广泛,提高了驾驶的舒适性和便捷性。部分商用车也开始采用自动变速器,以提高运输效率和驾驶员的工作舒适度。如工程机械、农业机械等特殊车辆也开始应用自动变速器技术。自动变速器的应用领域02自动变速器结构与工作原理01020304液力变矩器行星齿轮机构控制系统冷却系统自动变速器的结构组成包括液压控制系统和电子控制系统,控制变速器的换挡和锁止等操作。由太阳轮、行星轮、齿圈和行星架组成,实现不同传动比的变换。包括泵轮、涡轮、导轮等,实现发动机动力传递和扭矩放大。对变速器进行冷却,保证变速器正常工作。液力传递齿轮变速控制逻辑锁止功能自动变速器的工作原理发动机动力通过液力变矩器传递给变速器,实现动力的平稳传递。通过行星齿轮机构实现不同传动比的变换,满足车辆不同行驶需求。根据车速、油门踏板开度等信号,控制系统判断并执行相应的换挡操作。在特定条件下,控制系统会锁止液力变矩器,提高传动效率。自动变速器的传动路线发动机动力通过液力变矩器输入到变速器。通过行星齿轮机构实现不同传动比的变换,将动力传递给输出轴。变速器的输出轴将动力传递给驱动轮,驱动车辆行驶。控制系统根据车速、油门踏板开度等信号,控制变速器的换挡和锁止等操作。动力输入路线变速路线动力输出路线控制路线03自动变速器的控制系统控制系统的组成控制系统的工作原理控制系统的重要性控制系统概述通过传感器感知车辆状态和驾驶员意图,控制单元根据预设的控制策略和算法进行计算和决策,最终通过执行器实现对变速器的控制。自动变速器的性能和使用寿命很大程度上取决于控制系统的设计和性能。包括传感器、执行器、控制单元等部分,实现对自动变速器的精确控制。80%80%100%传感器与执行器包括车速传感器、油门踏板位置传感器、变速器油温传感器等,用于感知车辆状态和驾驶员意图。包括电磁阀、液压泵、换挡执行器等,用于实现控制单元对变速器的控制指令。传感器和执行器需要精确配合,确保控制系统的准确性和稳定性。传感器的种类与功能执行器的种类与功能传感器与执行器的配合控制策略与算法控制策略的种类包括基于规则的控制策略、基于模型的控制策略、基于优化的控制策略等。控制算法的实现控制算法是控制策略的具体实现方式,包括模糊控制、神经网络控制、自适应控制等。控制策略与算法的优化随着汽车技术的发展,控制策略和算法也在不断优化,以提高自动变速器的性能和燃油经济性。04自动变速器的维护与故障诊断定期检查自动变速器油(ATF)的油位和质量,确保油液清洁,无杂质和水分。按照厂家推荐的更换周期,定期更换自动变速器油和滤清器。检查自动变速器的密封件和连接部位,确保无渗漏现象。定期对自动变速器进行清洗,以去除油泥和杂质,保持内部清洁。自动变速器的维护保养检查自动变速器的油位、电源和控制系统,排除故障。车辆不能行驶检查自动变速器的油压、电磁阀和控制系统,调整或更换故障部件。换挡冲击检查自动变速器的油位、油质和摩擦片磨损情况,更换磨损严重的部件。打滑检查自动变速器的轴承、齿轮和油泵等部件,更换损坏的部件。异响常见故障诊断与排除方法01020304在进行维修前,必须切断电源并释放自动变速器的残余压力。维修注意事项及安全操作规范在进行维修前,必须切...
